熱插拔PCI電源控制器MIC2580的應用

MIC2580是MICREL公司2000年7月推出的新產品，是一種適用于PCI熱插拔系統及Compact PCITM熱插拔系統的電源控制器。該器件主要特點有：可對+3.3V、+5V及±12V電源進行控制；有電路斷路器功能來保護系統；有折返電流限制(一種超過閾值電流后自動減小電流的保護功能)；+5V及+3.3V電源的閾值電流可設定；有欠壓及過流診斷輸出；在診斷故障輸出中有尖脈沖濾波器；內部有±12V的MOSFET開關；為驅動外部3.3V及5V電源的MOSFET，內部集成了高端驅動器；對于Compact PCITM的I/O終端可預充電。

　　MIC2580的管腳功能與主要參數特性

MIC2580是24管腳TSSOP封裝的器件，各管腳功能如表1所示，主要參數特性如表2所示。

功能簡介

1. 啟動順序

　　當ON處于低電平及四個電源都連接到輸入端時，開始啟動。四個電源的柵極電壓按斜坡上升，上升率取決于外接電容CSLEW值。當四個電源的電壓在特性范圍內，PWRGD輸出低電平，表示電源工作狀態良好。經tREST后，POR升為高電平，其定時時間取決于外接電容CRST。

2. 過流檢測

　　5V及3.3V電源的過流是由外接電流檢測電阻RSENSE的壓降來檢測的。最大的允許壓降為50mV，則限制電流ILIMIT與RSENSE的關系為：

　　對于+12V及-12V電源是由內部過流檢測及限制電流決定，+12V是1.3A，-12V是0.5A。當檢測到過流時，經過10μs后，F(xiàn)AULT輸出為低電平，并且四個電源都無輸出。如5V電源有短路故障時，5VOUT、3VOUT、12VOUT、M12VOUT輸出均為0V，PWRGD輸出高電平，F(xiàn)AULT輸出低電平，經過一段時間,電路斷路器復位,同時FAULT輸出高電平。當故障排除后，需重新啟動(加復位信號)才能使電路恢復正常。

3. 預充電電壓

　　在CompactPCI應用中，MIC2580-1.0集成了一個1V±20％的電壓源，可滿足Compact PCI預充電需要。該電壓源可提供10mA電流。需要更高的電流時可采用MIC2580-1.6,它集成了一個1.6V±20％的電源，可用于偏置一個NPN三極管，提供大于的10mA電流，如圖1所示。

4. 關斷

當ON為高電平時，四個電源都關閉。

應用電路

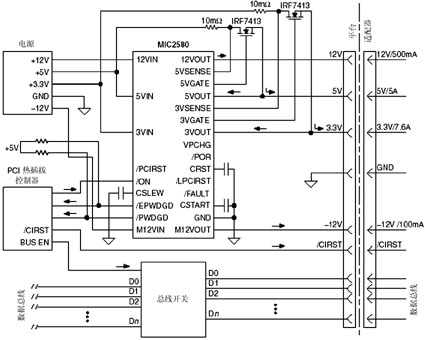

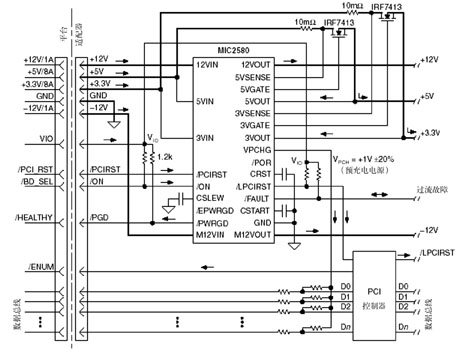

MIC2580典型應用電路如圖2及圖3所示。圖2是Compact PCITM適應器的應用電路，圖3是熱插拔PCI的應用電路。
