介紹一種儀器儀表電源供電程序的設計方法，提供了硬件框圖及軟件程序。
關鍵詞：電源；程序設計；單片機
2.UAV of BUAA, Beijing 100083, China)
?
在備用電源供電的情況下，如果交流電220V又重新恢復，則K斷開，DCAC=1，“交流”指示燈亮，“電池”指示燈滅，不發出報警聲，ALARM=0。
另外，在儀器工作的同時，備用電源是否充電由CHARGE來控制。當電池電壓小于某個參數值時，CHARGE=1，開始充電，“充電”燈亮。它還可以對備用電源的充電時間進行控制，對其輸出電壓進行檢測，隨時進行報警提示，以保證儀器的可靠工作。?
另外，在儀器工作的同時，備用電源是否充電由CHARGE來控制。當電池電壓小于某個參數值時，CHARGE=1，開始充電，“充電”燈亮。它還可以對備用電源的充電時間進行控制，對其輸出電壓進行檢測，隨時進行報警提示，以保證儀器的可靠工作。?

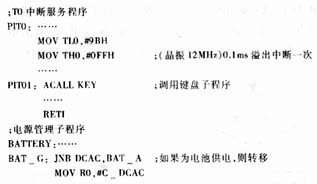

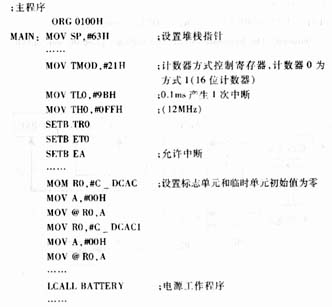

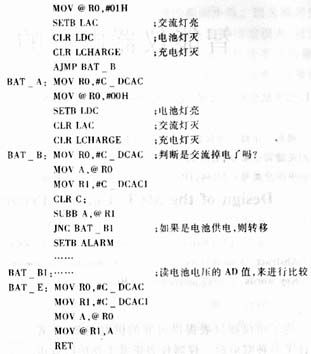

根據交流掉電啟用備用電源時要報警，而當交流恢復供電時不報警的實際要求，在程序設計時，用一個標志單元CDCAC和一個臨時單元CDCAC1的內容來判斷儀器儀表是否交流掉電、是否報警。
此MCU的電源控制系統設計實用可靠，程序全部用匯編語言編寫，實時性強。該設計已經成功地用在智能醫療儀器(如：智能輸液泵)中，對于其他智能儀器的開發也有借鑒的作用。
