此部分以使用 NI cDAQ-9172底板和 NI 9211 C系列熱電偶模塊為例。相似的程序適用于連接熱電偶到不同儀器上（見圖4）。

所需設備：

• 用于NI CompactDAQ的 DAQ-9172 八插槽高速USB底板
• NI 9211四通道，14Sa/s，24-位，∓80毫伏熱電偶輸入模塊
• J型熱電偶

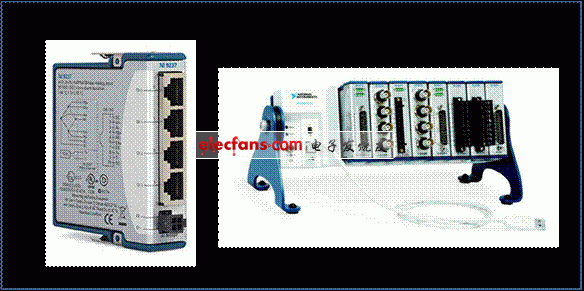

圖4. NI CompactDAQ 系統

NI 9211擁有一個10接線點、可分離螺旋式接線柱連接器，提供能支持4個熱電偶輸入通道的連接。每個通道都分別有連接熱電偶正極的接線點，TC+，以及連接到負極的接線點，TC-。NI 9211也有一個通用接線點，COM。通常此端口內部連接到模塊的參考地。圖5所示為每個通道的接線分配，圖6為連線示意圖。

圖5. 終端分配

圖6. 連接示意圖

查看您的測量結果：NI LabVIEW

現在熱電偶已經連接到測試設備上，您就能夠使用LabVIEW圖形化編程軟件將數據傳輸?shù)接?jì)算機中進行可視化處理和分析了。

圖7表明在LabVIEW編程環境下顯示被測溫度數據的一個例子。
