手里有一些舊鋰電池．有淘汰手機上用的．還有從筆記本電腦電池組中拆出的。已經使用了些時間，容量下降。不知道還有多少容量，打算做一個簡單的電路來測量。經過反復試驗。設計了一個符合要求的測量電路，它不需要另接電源，電路由被測鋰電池本身供電。使用比較方便。因?yàn)橹恍枰来笾碌娜萘浚恍枰L出放電曲線，所以就采用小石英表來計時。廉價易得。外殼利用報廢的手機電池萬能充電器改裝而成，盡可能利用里面原有的零件。比較容易制作。

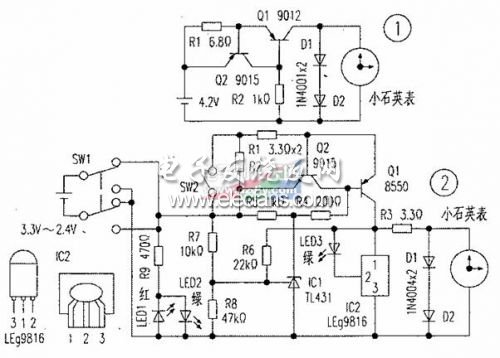

圖1是最簡單的電池容量測量電路。適合有放電保護板的鋰電池，由Q1、Q2，R1、R2組成的恒流電路，對電池進行放電，D1、D2兩端得到1.5V電壓．給小石英表供電，以便計時。該電路的缺點是準確度不高，放電后期實際電流已遠小于100mA，小石英表仍在計時。測出的容量偏大。

圖2在圖1的基礎上，增加了以TL431為基準的電壓檢測電路。電池放電到設定電壓后，切斷放電電流，比較適合沒有放電保護板的電池。同時防止小電流放電，以得到準確的容量值。當SW2斷開時。兩個3.3Ω電阻串聯．放電電流大約是100mA，與石英表的走時時長相乘即是電池容量(mAh)，閉合開關Sw2，放電電流加倍，即200mA，可以節省一半測試時間，用于較大容量的電池測量。如果只是測量小容量鋰電池，SW2可不裝。

恒流電路的工作與否，由Ic1和R7、R8的分壓決定。本電路的截止工作電壓設計為3.3v，當然也可改成其他電壓(如截止在3V)，只需調整R7、R8即可。截止電壓設定在3.3V，是因?yàn)樵囼?yàn)中發現鋰電池電壓下降到3.3V時，放電電流已經降到不足100mA，實際所余電量已經不多，截止電壓過低對電池不利。R6提供一個正反饋，可以使電路加快反轉，同時產生一個約0.3V的回差，電池電壓降到3.3V，電路截止后會立刻上升至3.5v左右，此電阻可以避免電路頻繁動作。

LED3和IC2組成放電指示電路。放電過程中LED3以2Hz的頻率閃爍，IC2有TO92和軟封裝兩種封裝形式，它的管腳排列如圖2中所示。LED1是電池反接指示，LED2是電池接入指示，放電結束后仍點亮，提醒盡早取下電池。

Q1用原充電器里的8550，也可用9012之類的Icm>300mA的PNP型三極管．Q2可選用9015、A1015等小功率PNP硅管，放大倍數大一些比較好，一般大于150即可。D1、D2,用常見的1N4000系列的整流二極管，兩只的正向電壓降正好是1.5V。

R1、R2、R3用1/8w金屬膜電阻，其他電阻1／8w或1／16w均可。Ic1、IC2、發光二極管和電池極性轉換開關Sw1使用原來充電器上的，有些萬能充電器可能沒有閃爍集成電路，可以在LED3上串一個幾十歐姆的電阻代替IC2。SW2是小型臥式撥動開關。
