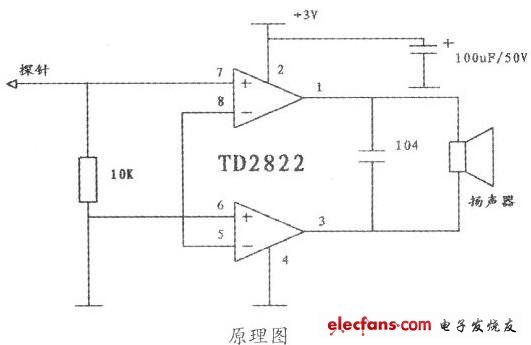

電路原理如圖所示，音頻信號通過探針被送入功率集成塊TD2822，將微弱的音頻信號進行放大，放大過后通過1、3腳輸出，驅動揚聲器發聲。在這里揚聲器體積要非常小.

　　所以建議用蜂鳴片來代替。不足的是代換過后的電路音質較差，聲音失真嚴重，但我們這個電路對音質可以說沒有要求。

　　三、元件的選擇與安裝

　　這個電路通斷檢測器對元件的要求并不高，所需的元件都可以從當?shù)氐碾娮邮袌?chǎng)買到。本人所提供的印制板僅供參考，原則只有一個那就是把通斷檢測器做成筆型，便于攜帶。

　　如果沒有條件也可將元件直接焊在萬用板上，效果也一樣。這個電路通斷檢測器，不但原理簡單制作也十分簡單，只要焊接正確，無需調試便能成功。

　　最后將電路通斷檢測器的音頻信號放大器裝入一只用過的白板筆內，并固定好，從筆芯處引出探針。而音頻信號發生器則可放置在一個80mmx25mm的自制小盒內，從小盒子的一端引出鱷魚夾。裝入電池，至此整個制作完成。

　　四、使用方法及注意事項

　　使用之前先按開關K，給音頻信號發生器一個觸發信號，以便它發出音頻信號，然后用鱷魚夾夾住線路的一端，最后用音頻放大器的探針接觸線路的另一端。如果電路無斷路故障，那么音頻信號發生器產生的音樂音頻信號就會通過線路傳輸?shù)骄€路的另一端，音頻放大器接收到這個信號就會發出一段美妙的音樂來。反之如果電路存在斷路故障，音頻信號放大器不會發出音樂聲音，或者只有微小的雜音。

　　特別注意的是，這個檢測器對檢測 1OOm

　　以內的線路非常有效，操作正確的情況下，正確率可達100%。但如果被測線路超出了這個范圍，或者是線路的繞行特別地復雜，它的正確率會有所下降，所以在實際的使用當中應當注意。

　　在制作音頻信號放大器時，應當將電路的接地端引出，做在外殼上，使用時與人的手接觸，這樣可以提高揚聲器的音量，從而使檢測器靈敏度增加。0
