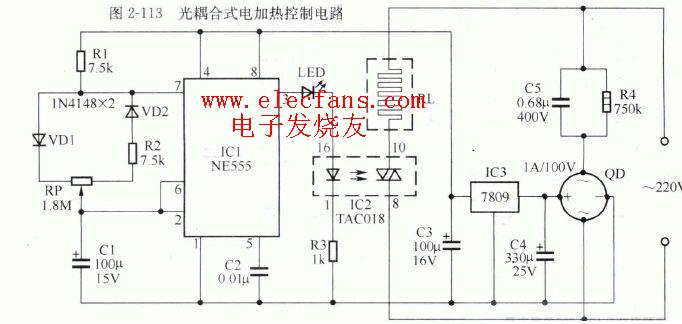

光藕合式電加熱控制電路圖

由脈沖振蕩器輸出的觸發脈沖經過LED 加至固態繼電器中的發光二極管的正極，通過改變脈沖占空比來控制發光二極管的發光強度，進而改變光控晶閘管的導通程度，實現恒溫控制的目的。

固態繼電器的觸發電路與恒溫控制電路由555 電路組成的脈沖振蕩器組成。該電路中的脈沖振蕩器是一個振蕩頻率固定而脈沖占空比可調的振蕩器。調節RP 可改變電容C1 的充、放電時間，也就改變了脈沖的占空比。當需要提高加熱溫度時，可將RP 向圖中的右方調節，延長C1 的充電時間，應地縮短C1 的放電時間;反之則應向左方調節。本電路設定的振蕩周期為1255 ，占空比調節范圍為O. 4%~99. 6% 。

比雙向晶閘管更加先進的無觸點開關控制電路一一-光捐合式開關控制電路，或稱光電式固態繼電器，作為電加熱器的控制開關。這種電路將觸發電路與主電路隔離，提高了電路工作的安全性，它的電路組成如上圖所示。

電路工作原理分析全電路由兩部分組成:電加熱主控電路和固態繼電器觸發與恒溫控制電路。這種恒溫控制電路沒有熱敏電阻一類的溫度傳感器，而是通過調節觸發電路中觸發脈沖的占空比來實現恒溫控制的目的。

電加熱主控電路主要由電加熱組件和固態繼電器中的控制開關組成。固態繼電器中的控制開關是一只大功率的光控晶閘管，這種光控晶閘管可由發光二極管發出的光來觸發導通，而且可以通過調節發光二極管的發光強度來控制它的導通程度。這也正是將其應用于恒溫控制電路的原因。為了生產上的配套和使用上的方便，將光控晶閘管和發光二極管封裝在一塊電路內，稱為固態繼電器。使用中可按它的額定控制功率來選用。
