電子發燒友網>電子技術應用>電子技術>電路圖>消費類電子電路圖>電子小雀電路圖

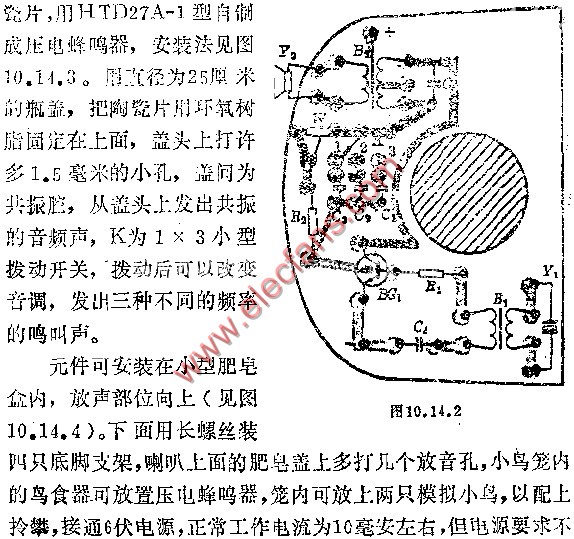

B1、B2變壓器用CB42硅鋼片,硅鋼片截面為6*5(毫米),B1中1、2接點間線圈用0.09毫米漆包線繞3000圈,3、4接點問線圈用0.08毫米線繞1200圈,B2中1、2、3接點線圈用0.13毫米漆包線并繞350圈,4、5接點間線圈用0.41毫米漆包線繞110圈,亦可以用相接近的輸入、輸出變壓器。印刷線路板見圖10.14.2,按電路焊接,B1的壓電陶
