電，Q2在足夠長的時間維持飽和。那就可以使單結晶體管音頻振蕩器Q3振蕩起來，使揚聲器短暫發出聲音，于是便證實了燈泡沒有被燒壞。整個探測器工作正常，當油的高度很低時，就有足夠的光線到達Q1。使得在C1已經充完電之后Q2仍能維持飽和狀態，這時，只要開關仍然撳下，揚聲器的聲音就會響個不停。

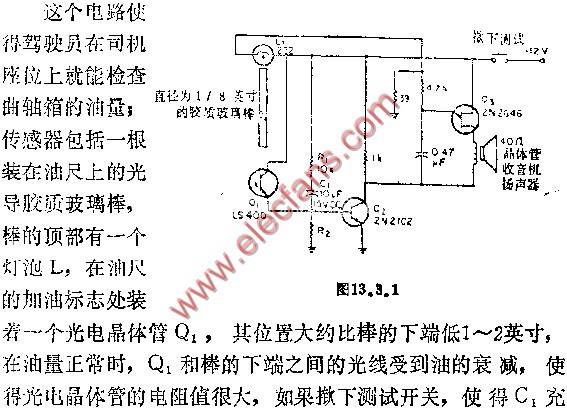

油量探測器電路圖
- 油量探測器(5914)
