熱電阻應用廣泛它的測溫原理很簡單，在工業應用中，熱電偶一般適用于測量500℃以上的較高溫度。對于500℃以下的中、低溫度，熱電偶的輸出的熱電勢很小，這對二次儀表的放大器、抗干擾措施等的要求就很高，否則難以實現精確測量；而且，在較低溫區域，冷端溫度的變化所引起的相對誤差也非常突出。所以測量中、低溫度一般使用熱電阻溫度測量儀表較為合適。

1、 熱電阻的工作原理

與熱電偶的測溫原理不同的是，熱電阻是基于電阻的熱效應進行溫度測量的，即電阻體的阻值隨溫度的變化而變化的特性。因此，只要測量出感溫?zé)犭娮璧淖柚底兓?，就可以測量出溫度。目前主要有金屬熱電阻和半導體熱敏電阻兩類。
金屬熱電阻的電阻值和溫度一般可以用以下的近似關系式表示，即
Rt=Rt0[1+α（t-t0）]
式中，Rt為溫度t時的阻值；Rt0為溫度t0（通常t0=0℃）時對應電阻值；α為溫度系數。
半導體熱敏電阻的阻值和溫度關系為
Rt=AeB/t
式中Rt為溫度為t時的阻值；A、B取決于半導體材料的結構的常數。
相比較而言，熱敏電阻的溫度系數更大，常溫下的電阻值更高（通常在數千歐以上），但互換性較差，非線性嚴重，測溫范圍只有-50~300℃左右，大量用于家電和汽車用溫度檢測和控制。金屬熱電阻一般適用于-200~500℃范圍內的溫度測量，其特點是測量準確、穩定性好、性能可靠，在程控制中的應用極其廣泛。

2、 工業上常用的金屬熱電阻

從電阻隨溫度的變化來看，大部分金屬導體都有這個性質，但并不是都能用作測溫?zé)犭娮?，作為熱電阻的金屬材料一般要求：盡可能大而且穩定的溫度系數、電阻率要大（在同樣靈敏度下減小傳感器的尺寸）、在使用的溫度范圍內具有穩定的化學物理性能、材料的復制性好、電阻值隨溫度變化要有間值函數關系（最好呈線性關系）。
目前應用最廣泛的熱電阻材料是鉑和銅：鉑電阻精度高，適用于中性和氧化性介質，穩定性好，具有一定的非線性，溫度越高電阻變化率越?。汇~電阻在測溫范圍內電阻值和溫度呈線性關系，溫度線數大，適用于無腐蝕介質，超過150易被氧化。中國最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等幾種，它們的分度號分別為Pt10、Pt100、Pt1000；銅電阻有R0=50Ω和R0=100Ω兩種，它們的分度號為Cu50和Cu100。其中Pt100和Cu50的應用最為廣泛。

3、熱電阻的電路連接方式

熱電阻是把溫度變化轉換為電阻值變化的一次元件，通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。

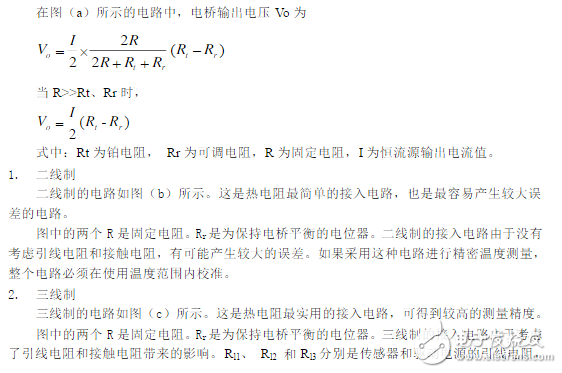

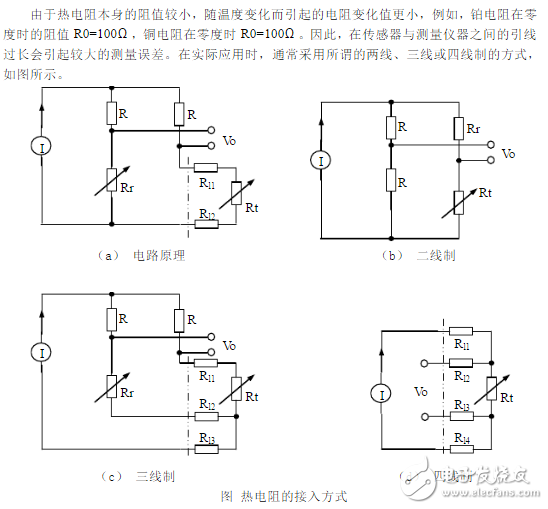

目前熱電阻的引線主要有三種方式
○1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合
○2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的最常用的引線電阻。

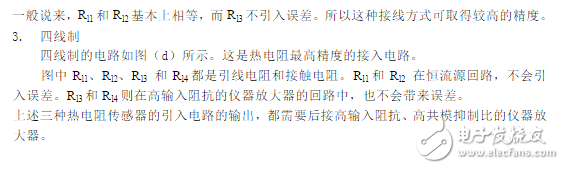

○3四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表?？梢娺@種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。

4、 熱電阻的結構形式

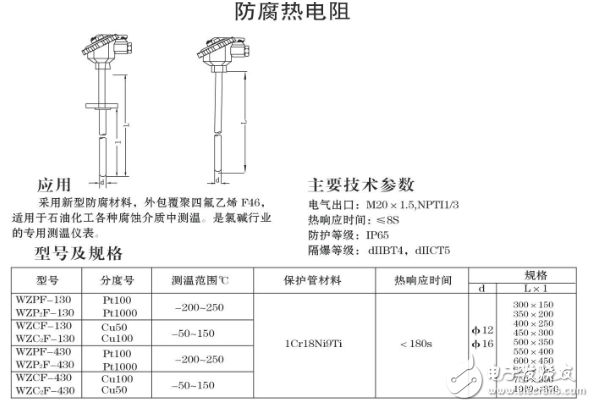

和熱電偶溫度傳感器相類似，工業上常用的熱電阻主要有普通裝配式熱電阻和鎧裝熱電阻兩種型式。
普通通裝配式熱電阻是由感溫體、有銹鋼外保護管、接線盒以及各種用途的固定裝置級成，安裝固定裝置有固定外螺紋、活動法蘭盤、固定法蘭和帶固定螺栓錐形保護管等形式。鎧裝熱電阻外保護套管采用不銹鋼，內充高密度氧化物絕緣體，具有很強的抗污染性能和優良的機械強度。與前者相比，鎧裝熱電阻具有直徑小、易彎曲、抗震性好、熱響應時間快、使用壽命長的優點。
對于一些特殊的測溫場合，還可以選用一些專業型熱電阻，如，測量固體表面溫度可以選用端面熱電阻，在易燃易爆場合可以選用防爆型熱電阻，測量震動設備上的溫度可以選用帶有防震結構的熱電阻等?！?/p>
