如何有效應對在門禁系統中MIFARE卡出現的安全危機

?????? 1 背景

　　自從2009年2月Mifare卡密鑰破解事件被社會媒體廣泛關注之后，非接觸IC卡的安全性問題已經成為近三個月以來智能卡行業各個媒體最熱門的話題之一;國家工業和信息化部同時也針對此事件在全國下發了《關于做好應對部分IC卡出現嚴重安全漏洞工作的通知》，要求各地開展對IC卡使用情況的調查及應對工作。作為門禁系統中最重要的身份識別部分，目前國內80%的門禁產品均是采用原始IC卡的ID號或ID卡的ID號去做門禁卡，根本沒有去進行加密認證或開發專用的密鑰，其安全隱患已遠遠超過Mifare卡的破解危機;而所有在中國銷售的國內外門禁產品的安全隱患至今還沒有人提出重視，非法破解的人士只需采用的最簡單的技術手段就可以完成破解過程。

　　2 如何解決目前的安全危機?

　　有效防范門禁產品安全問題的根本解決方案就是升級改造現有ID卡或邏輯加密卡門禁機具及卡片，并逐步將ID或邏輯加密卡門禁產品替換為更為安全可靠的CPU卡安全門禁產品。

　　需要從三個方面應用CPU卡安全門禁產品，包括CPU卡及COS系統、CPU卡門禁讀卡器、CPU卡密鑰管理系統。

　　2.1 CPU卡

　　與非接觸邏輯加密卡系統相比，非接觸式 CPU卡在現有的技術條件下是不可偽造的;

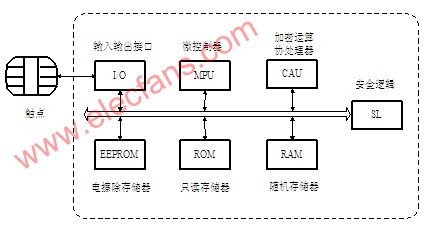

　　CPU卡是真正意義上的智能卡，就是人們常說的SmartCard?？▋?nèi)集成包括中央處理器(CPU)、只讀存儲器(ROM)、隨機存取存儲器(RAM)、電可擦除可編程只讀存儲器(EEPROM)等主要部分，具有卡內操作系統COS (Chip Operating System)，用COS實現對卡內數據的保護，如用戶和系統的相互認證、應用順序控制和管理、隨機數的產生和傳輸、密鑰管理、加密、解密、信息的安全傳輸?shù)?。猶如一臺超小型電腦。具有信息量大、防偽安全性高、可脫機作業，可多功能開發等優點。

　　非接觸CPU卡智能卡與非接觸邏輯加密卡相比，擁有獨立的CPU處理器和芯片操作系統，所以可以更靈活的支持各種不同的應用需求，更安全的設計交易流程。非接觸式CPU卡具有三種認證方式，持卡者合法性認證——PIN校驗，卡合法性認證——內部認證，系統合法性認證——外部認證，對交易的各個單元(持卡人、卡片、終端設備)進行相互認證，保證交易介質的合法性;在以上認證過程中，密鑰是不在線路上以明文出現的，它每次的送出都是經過隨機數加密的，而且因為有隨機數的參加，確保每次傳輸?shù)膬?nèi)容不同，保證了交易內容的合法性。所以，采用非接觸式CPU卡可以杜絕偽造卡、偽造終端、偽造交易，最終保證了交易的安全性。

　2.2 CPU卡門禁讀卡器

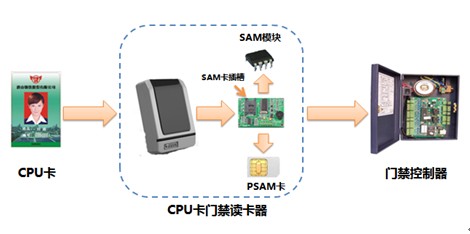

　　CPU卡門禁讀卡器將安全認證機制引入門禁控制領域。采用支持CPU卡并且支持PSAM卡(讀卡器本身帶SAM卡插槽)的門禁讀卡器，應用PSAM卡安全認證讀寫機制，極大地提高了傳統門禁讀卡器的安全級別。

　　2.2.1 安全優勢：

　　CPU卡安全門禁讀卡器采用SAM(PSAM)與CPU卡的安全認證，建立了完整、嚴密的密鑰管理系統，充分使用了CPU卡安全特性，包括CPU卡和SAM卡的密鑰系統。密鑰注入SAM卡后，外部無法讀取。將SAM卡插入讀卡設備內，通過SAM卡和CPU卡進行雙向驗證。驗證報文是由隨機因子參與計算的，同一張卡在一臺設備上刷卡，每次都不相同，徹底杜絕“偽卡”的出現。

　　2.2.2 密鑰實現方式：

　　ü 通過PSAM卡：

　　在門禁讀卡器中安裝SAM卡座，所有的認證都是由安裝在SAM卡座中的SAM卡進行運算的。PSAM卡一般支持標準DES和3DES算法，并可以根據密鑰長度自動選擇算法，具有明文加MAC、密文、密文加MAC三種方式的數據和密鑰線路保護功能。

　　通過SAM硬件模塊：

　　所有的認證都是由安裝在門禁讀卡器中的SAM模塊進行運算的。SAM模塊一般支持標準DES和3DES算法，并可以根據密鑰長度自動選擇算法，具有明文加MAC、密文、密文加MAC三種方式的數據和密鑰線路保護功能。

　2.3 CPU卡密鑰管理系統

　　在以IC卡為應用載體的信息系統中,密鑰的管理是整個系統安全運行的基礎。密鑰管理系統的主要任務是進行密鑰的生成、發行和更新，它直接關系到整個系統的安全?？蛻裟苓^此軟件自行生成和管理各類應用密鑰，自行完成卡片的初始化工作，保證了客戶擁有密鑰管理和發卡的主動權。

　　 密鑰管理功能

　　密鑰的數據可以是AB碼單、密鑰種子等形式。AB碼單實際上是密鑰種子的一種形式，它將種子數據分成兩部分，分別由兩個人控制，這樣可以提高系統的安全性。通過密鑰管理系統生成以下幾個重要密鑰：

　　用戶卡結構中主要存在以下兩個密鑰文件及相應的幾個密鑰：

　　MF下的密鑰文件(簡稱KMF)，其裝載的密鑰是卡片主控密鑰(簡稱CCK，以下同);

　　ADF下的密鑰文件(簡稱KADF)，其裝載的密鑰有應用主控密鑰(簡稱ACK，以下同),應用維護密鑰(簡稱AMK)，及其它應用密鑰;

　　其它密鑰，如口令密鑰PIN，口令解鎖密鑰，DES運算密鑰等等。

　? 卡片初始化功能

　　CPU卡的卡片初始化系統，實現CPU卡的密鑰灌裝和卡內結構初始化的工作。建立卡片文件結構、安裝各工作密鑰等卡片初始化工作。

　　PSAM卡的卡片初始化和發行工作，裝載各類CPU卡工作密鑰。

　　3 升級或新建CPU卡門禁的方案

　　方式一、原有門禁系統的平滑升級

　　如果用戶要將現有的傳統門禁升級到基于CPU卡的安全門禁系統，使用CPU卡安全門禁系統可以在不用更換原有控制器和門禁軟件的前提下，實現平滑升級，涉及到的工作內容如下：

　　通過原來的門禁管理系統導出系統中原有的卡號與人員的對應關系。

　　通過CPU卡密鑰管理系統，生成新的CPU卡密鑰。

　　通過CPU卡密鑰管理系統導入原門禁管理系統中的卡號對應關系，并發行新的用戶CPU卡。

　　通過CPU卡密鑰管理系統，發行PSAM卡，并安裝到CPU卡安全門禁讀卡器中(如果是通過SAM卡模塊方式，則發行設置卡，將各類密鑰傳遞到門禁讀卡器中)。

　　將原來的門禁讀卡器更換為CPU卡安全門禁讀卡器?！》绞蕉?、新門禁系統建設

　　如果使用其它公司門禁控制器和門禁管理系統來新建用戶方的門禁系統，使用CPU卡安全門禁讀卡器和配套的密鑰管理系統，可以與其它公司的門禁控制器和門禁管理系統一并使用，以實現使用CPU卡安全門禁的目的，涉及到的工作內容如下：

　　通過CPU卡密鑰管理系統，生成新的CPU卡密鑰。

　　通過CPU卡密鑰管理系統，并發行新的用戶CPU卡。

　　通過第三方公司的門禁管理軟件，通過CPU卡發卡器，識讀新發行的用戶卡，并將用戶卡與后臺人員基本信息建立對應關系，并下發授權到其它公司的門禁控制器。

　　安裝使用CPU卡安全門禁讀卡器。

　　4 同方CPU卡安全門禁產品：

　　為了應對當前M1卡破解問題，基于自主國產知識產權的CPU卡、CPU卡讀寫設備、CPU卡COS系統及CPU卡密鑰管理系統等受到廣泛關注。同方銳安科技有限公司于2009年初適時推出同方CPU卡安全門禁系列產品，并同時推出將原有ID卡或非接觸邏輯加密卡門禁系統升級為更為安全可靠的非接觸CPU卡改造方案。

　　4.1 產品組成

　　同方銳安科技有限公司推出的CPU卡安全門禁系統由以下幾個部分組成：CPU卡安全門禁讀卡器、CPU卡片、安全門禁密鑰管理系統、CPU卡發卡器、門禁控制器及門禁管理軟件。

　4.2 主要產品介紹

　　TF-CS2000系列非接觸CPU卡

　　TF-CS2000系列非接觸CPU卡是由同方銳安科技有限公司自主研發的一款帶有TDES/DES硬件加速功能的非接觸CPU 卡。該產品支持多應用防火墻，支持內外部雙向認證，具有硬件DES處理器和真隨機數發生器，符合IEC/ISO14443標準。具備防沖突機制，支持防插拔處理和數據斷電保護機制。

　　主要性能指標：

　　數據容量：8Kbytes(可選4/16Kbytes);

　　技術規范：支持PBOC2.0的電子存折/電子錢包/借貸記應用;

　　保存時間：最短10年;

　　擦寫次數：至少10萬次;

　　運算速度：最大848KBps通訊速率;

　　交易時間：標準PBOC電子錢包交易時間<80ms;

　　讀寫距離：0~10cm;

　　工作溫度：-25℃~ +70℃

　　產品外觀：

　　TF-DF6000系列門禁讀卡器

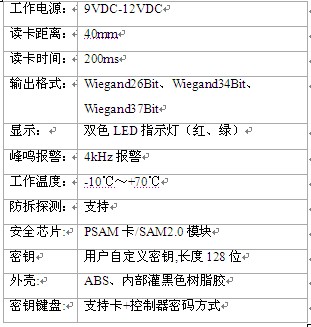

　　TF-DF6000系列門禁讀卡器采用同方自主研發的專用讀卡芯片，同方門禁讀卡器創新性地將智能卡安全認證機制引入門禁控制領域，應用PSAM卡安全認證讀寫機制，極大地提高了傳統門禁讀卡器的安全級別。產品支持Wiegand26/34/37以及RS485通訊協議，適合配套各種型號的門禁控制器。產品支持PSAM卡安全認證。
