0 引言

　　數字技術的發展速度讓人驚嘆，它已滲透到廣播電視的每個角落，然而對于一部電子鐘，則是播出部門一直不可缺少的。我們結合工作環境，應用先進的電子器件，如：

　　1.單片機采用抗干擾極強的AT89C52.

　　2.時鐘芯片選用X1228，因?yàn)閄1228的主要特點是內部有6個模擬微調位用來調整X1和X2引腳間的片內負載電容，有效負載電容范圍從5pf至19.75pf.對電容調整每位有不同的權重，這將允許使用6pf或12.5pf的晶體，這樣使內部時鐘更加精準。

　　3.利用GSU-36A3（GPS）接收模塊中的高精度UTC（世界時）自行設計研發了這款走時精確的電子鐘，顯示有兩種方式：（1）為LED數碼顯示，其驅動芯片有8個驅動器，每個驅動器輸出最大電流50mA.（2）LCD液晶顯示。

　　一、捕獲高質量GPS信息

　　GPS-2000型數字報時鐘應用的是GSU-36A3（GPS）接收模塊，它具有18個混合通道接收系統，系統輸出為串行輸出，電平為RS-232接口電平。GSU-36A3的天線部分是有源天線，它不支持無源天線，所以對天線的長度要求非常嚴格，天線為50歐銅軸電纜，在GPS傳感器中我們只是利用了此系統中的5個GPS傳感器。

　?。?）GPS定位數據傳感器（GPGGA）

　　用此傳感器接收GPS的質量指示，當接收數據為0時，此系統校正實時時鐘系統無效。

　?。?）GPS衛星信號傳感器（GPGSU）

　　當前視野范圍內的可能收到的衛星總數，當收到4顆以下GPS衛星時，此系統校正實時時鐘系統無效。

　?。?）GPS睡眠工作模式設定信息傳感器（PKODG）

　　當接收到無線狀態斷線時=1，短路時=2，對實時時鐘系統校正無效。

　?。?）經度/緯度傳感器（GPGLL）

　　當東經一有變化時，此系統校正實時時鐘無效。

　?。?）GPS時間和日期傳感器（GPZDA）

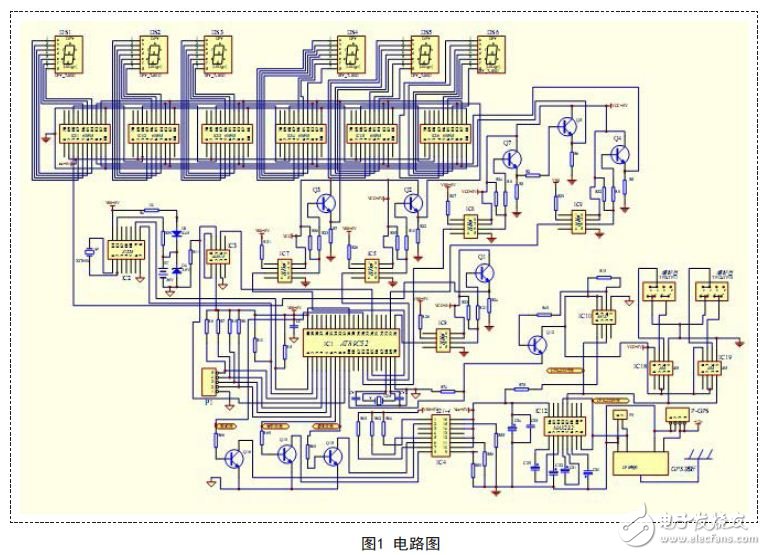

　　當前4個傳感器工作正常時，可利用此傳感器接收到的時間對實時時鐘系統進行校正。電路圖如圖1所示。

　　二、GPS-2000型數字報時鐘的抗干擾設計

　　我們知道絕大多數的干擾來自共地部分，為了使本系統中的單片機部分安全可靠地執行命令：（1）電源部分我們采用了5S5-200（DC-DC）電源隔離模塊。（2）應用MAX813芯片增加了看門狗電路。（3）輸入輸出數據部分也必須進行隔離，我們采用高速光偶6N137做為隔離器件，這里有5條數據輸出線，1條串口輸入線，還有4條輸出控制線。對以上這10條線都進行了隔離。

　　三、報時電路的設計

　　1 時鐘芯片X1228使用一個外部的32.768KHZ石英晶體來保持精確的年、月、日、星期、時、分、秒。實時時鐘具有閏年校正和世紀字節，時鐘對少于31日的月也能校正。

　　2 利用1 4位二進制串行計數器/分頻器CD4060（內部帶有振蕩器）組成振蕩頻率為3.2768MHZ，通過分頻后分出1600HZ，再通過7位二進制串行計數器分頻CD4024得到800HZ，此二個頻率通過CD4066四雙向模擬開關在中央處理器的控制下通過放大電路、阻抗匹配電路，最后平衡輸出OdB信號。

　　四、顯示電路的設計

　　因?yàn)镚PS中沒有星期，那么我們?cè)谒惋@示時分兩部分：

　?。?）我們采取了年、月、日、星期的數據為x1228內部數據；

　?。?）時、分、秒采用GPS數據，當收不到GPS信息時再發送x1228內部時、分、秒數據。數碼驅動芯片使用6B595，液晶顯示使用16×2顯示模塊。

　　五、接口電路的設計

　　GPS輸出是串行輸出，但它并非是TTL電平，而是RS-232電平，RS-232電平傳輸不能超過20米左右，所以當長距離傳輸時必須用RS-485接口電路進行傳輸。RS-485具有多點雙向通信能力，收發器采用平衡發送，差分接收，通信距離為幾十米到上千米，數字信號的傳輸隨著距離的增加和信號傳輸速率的提高，在傳輸線上的反射、串?dāng)_、衰減和共地噪聲等影響將引起信號的畸變，從而限制了通信距離，普通的TTL電路由于驅動能力差，輸入電阻小，靈敏度不高以及抗干擾能力差，因而信號傳輸?shù)木嚯x短，RS-232接口電路，其驅動器輸出信號擺幅比TTL電平大得多，使抗干擾能力大大提高，但RS-232標準規定驅動器允許有2500PF的電容負載，通信距離將受此電容的限制，例如：采用150PF/m的通信電纜時，最大的距離為15m，RS-232傳輸距離短的另一個原因是RS-232屬于單端信號傳輸，存在共地噪聲和不能抑制共模干擾。GPS-2000型數字報時鐘有10路報時信號輸出端，1路RS-485信號輸入端和18路RS-485信號輸出端，其輸出端是給子鐘提供GPS信號和校正微機，或微機網絡時鐘，使時鐘顯示和微機自動播出達到完全同步。
