摘要：在看門狗集成電路(MAX6749)的基礎上，該電路提供了響應的輸入脈沖流損失鎖存故障指示。該電路可以監控風扇(上風扇的轉速輸出計算)，振蕩電路，或一個微處理器軟件執行。

　　大多數看門狗定時器IC產生一個單一的，有限的輸出脈沖持續時間當看門狗超時。這適用于觸發復位或中斷微處理器，但有些應用需要輸出(故障指示燈)的鎖存器。一個簡單的電路(圖1)提供了響應的輸入脈沖流損失鎖存故障指示。在μP-supervisor/watchdog集成電路(MAX6749)的基礎上，該電路用于監測風扇(在風扇的轉速輸出計算)，振蕩電路，或一個合適的微處理器軟件執行。

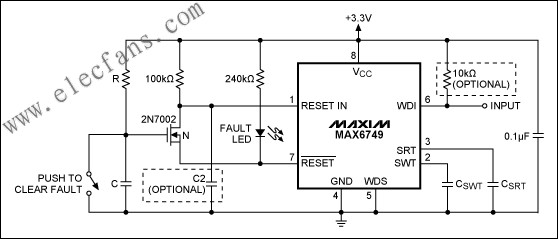

　　圖1。該電路產生響應的輸入脈沖損失鎖存故障指示。

　　在上電期間，低電平有效復位仍然很低，直到VCC的穩定和復位超時時間到期。電容器C通過R，直到FET的柵極電壓達到閾值(電壓VTH)，它開啟了場效應管，使鎖存能力。為了防止誤觸發，你應該設置RC延遲的時間遠遠超過了復位超時。

　　WDI輸入(引腳6)必須按切換電容器CSWT設立最低速率。如果這沒有發生，低電平有效復位變低，在LED指示燈，在連接和低拉復位，從而鎖定低電平復位。該電路仍然有效，直到你循環VCC或推開關在此條件。要么關閉FET的行動，并允許重置變高。

　　為了監測風扇開漏測速信號，從世界發展指標10kΩ的連接到VCC(引腳8)上拉電阻器。由于風扇需要一些時間來旋轉起來，看門狗電路需要為一個短暫的延遲時間間隔停用。您可以通過將本延遲電容(C2)從對地復位。請注意，此延遲必須小于上述RC延遲，或低電平有效復位鎖存過早會較短。

　　對于一個風扇監控，對CSWT值設置最大轉速脈沖周期根據公式5.06×106 × CSWT，其中在幾秒鐘內CSWT。如果轉速低于這個閾值時，低電平有效復位輸出低和插銷。
