地鐵是城市軌道交通的一部分，隨著社會、經濟及科技的高速發展，為了緩解城市交通的緊張狀況地鐵應運而生。地鐵綜合監控系統作為保證地鐵正常運行的管理系統具有非常重要的作用，這里提出了主要針對西安地鐵2號線的綜合監控系統設計方案。

　　1 地鐵綜合監控系統

　　地鐵綜合監控系統集成了地鐵各專業自動化系統，它采用統一的計算機硬件和軟件平臺。無論是電力監控還是設備監控，無論是行車調度還是通信監控，它們都是建立在一個統一的計算機網絡平臺上，由統一的軟件系統支持。

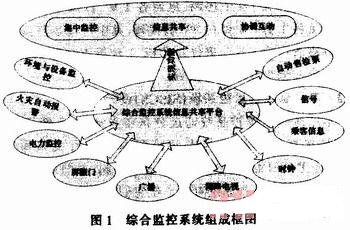

　　地鐵綜合監控系統實現了電力監控系統(SCADA)、環境與設備監控系統(BAS)、火災自動報警系統(FAS)、屏蔽門(PSD)等系統的集成，實現了信號系統(SIG)、自動售檢票系統(AFC)、廣播系統(PA)、視頻監控系統(CCTV)、乘客信息系統(PIS)和時鐘系統(CLK)的互聯。圖1 為地鐵綜合監控系統組成框圖。

　　電力監控子系統可實現控制、遙信及信息處理、遙測及數據處理、遙調以及模塊操作等功能，而環境與設備監控系統則實現監控、正常顯示、故障顯示以及運營統計等功能。

　　2 地鐵綜合監控系統集成

　　系統集成就是通過結構化的綜合布線系統和計算機網絡技術，將各個分離的設備(如個人電腦)、功能和信息等集成到相互關聯的、統一和協調的系統之中，使資源達到充分共享，實現集中、高效、便利的管理。

　　綜合監控系統從集成的深度來劃分，有現場層集成——完全集成(深度集成)、執行層集成——準集成、管理層集成——表層集成(頂層集成)3種集成方案。

　　1)頂層集成 在OCC和車站的監控層將子系統集成。綜合監控系統在管理層面匯集，處理各子系統的數據，實現各子系統間的信息共享、交互及系統聯動功能。這種方案的優點是實現簡單，但仍然存在車站級設備及接口種類多、實現聯動困難等缺點，這種方案集成度最低。

　　2)準集成 現場采集、驅動設備與執行層之間的通信協議均為系統內部協議，二層設備密不可分，一般綜合監控系統不選擇在此層面進行集成。

　　3)深度集成 采用統一軟件平臺將被集成的子系統完全集成在一起。被集成子系統的中央層、車站監控層和控制層被集成在綜合監控平臺上，它們的功能都由綜合監控軟件來實現。系統應用軟件完全統一，數據處理簡約、迅速，系統間聯動功能種類多、安全、簡潔，綜合監控系統與各子系統之間配合協調工作，由綜合監控系統集成商來完成，減輕了建設方的工程管理工作。

　　深度集成的綜合監控系統，是我國地鐵工程實踐中自主創新出的一種類型。它克服了頂層集成的缺點，采用同一種軟件平臺將被集成子系統完全融入綜合監控系統，軟件平臺可延伸至現場級，可完成實時控制與互動功能，系統的有效性、響應性好。

　　3 西安地鐵2號線綜合監控系統集成設計

　　3.1 系統功能

　　綜合監控系統(ISCS)是一個高度集成的綜合自動化監控系統，其目的主要是通過集成地鐵多個主要弱電系統，形成統一的監控層硬件平臺和軟件平臺，從而實現對地鐵主要弱電設備的集中監控和管理功能，實現對列車運行情況和客流統計數據的關聯監視功能，最終實現相關各系統之間的信息共享和協調互動功能。通過綜合監控系統的統一用戶界面，運營管理人員能夠更加方便、有效地監控管理整條線路的運作情況。

　　3.2 系統設計

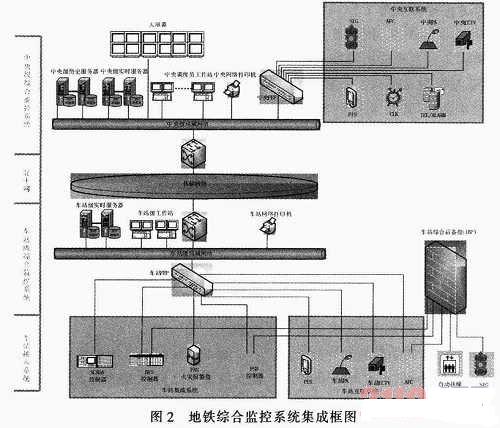

　　綜合監控系統由位于控制中心的中央級綜合監控系統和系統仿真測試平臺、位于車站的車站級綜合監控系統，位于車輛段的車輛段綜合監控系統等多個部分組成。通過全線通信傳輸網把車站、車輛段與中央的各級綜合監控系統連接到一起，從而形成一個有機的整體，如圖2所示。

　　3.2.1 系統層次劃分

　　綜合監控系統的監控對象主要是行車和行車指揮、防災和安全、乘客服務等相關內容。為了滿足兩級制監控和調度指揮的需求，綜合監控系統采用兩級管理三級控制的分層分布式結構。兩級管理分別是中央級管理和車站級管理，三級控制分別是中央級控制、車站級控制和現場級控制。綜合監控系統的整體層次劃分如圖3所示。

　　3.2.2 中央級綜合監控系統(CISCS)設計

　　中央級綜合監控系統在控制中心設置中央級局域網絡，通過全線網絡將各車站監控網的監控信息傳送到控制中心，并在控制中心與PI-S、AFC、PA、CCTV、CLK、SIG、綜合網絡管理等系統進行互聯，從而實現對多個相關接入系統的集中監控功能。
