3.1 分機主體部分的設計

　　分機部分采用以MK7A23P/14P系列單片機為控制核心，該單片機具有較強的抗干擾能力，內含RC振蕩器、看門狗及復位電路，與MCS51系列單片機相比，省去了很多外圍元件，并且內有1 kB OTP方式的ROM，非常適合于各種控制器。

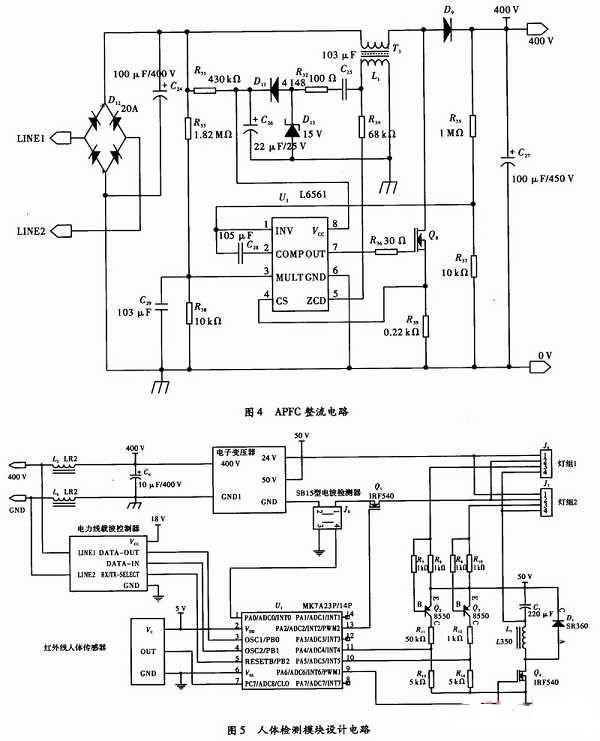

　　該部分通過電力線載波與主機進行通信，從主機獲得調亮控制指令控制燈具的亮度或上傳燈具自檢結果及燈具工作狀態等信息。通過熱釋紅外人體檢測部分實時的檢測人體活動，進而控制經過電子變壓器降壓后的燈組工作狀態。通過SB15型電流檢測器將燈具的工作狀態傳送到MK7A23P/14P，當燈具工作時，即有電流，反之則無。分機主體電路如圖5所示。

　　3.2 熱釋紅外人體檢測控制部分的設計

　　人體檢測模塊由熱釋紅外檢測元件RE200B、紅外熱釋電處理芯片BISS0001以及相關外圍器件構成。RE200B是接收人體發出紅外線的核心元件，是整個電路的信號接收部分。

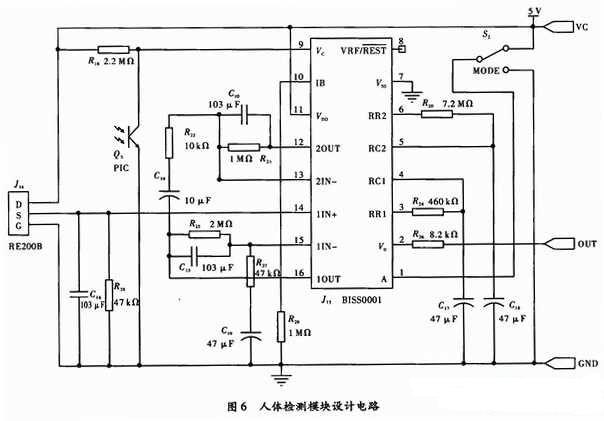

　　人體檢測模塊整體設計如圖6所示。Q5為光敏三極管，用來檢測環境照度。當作為照明控制時，若環境較明亮，三極管會導通，使9腳的輸入保持為低電平，從而封鎖觸發信號Vs。

　　SW1是工作方式選擇開關，當SW1與1端連通時，芯片處于可重復觸發工作方式。當SW1與2端連通時，芯片則處于不可重復觸發工作方式。輸出信號Vo進入單片機MK7A23P/14P中進行控制。當檢測有人時Vo輸出高點平，此時MK7A23P/14P的13口將輸出高電平，9口輸出低電平，則Q1導通，Q4關閉。此時，大功率LED關閉，燈組中的射燈將開始工作，同時電流檢測器將檢測的信息送入MK7A23P/14P中，當檢測無電流時說明射燈出現故障通過電力線載波反饋到系統主機。無人時，反之，燈組中大功率LED組打開，射燈將關閉。通過調節13口、9口的輸出脈寬可以改變射燈或大功率LED燈組的亮度，通過11口、10口測得分壓值可以測定燈組中IED是否工作并將此信息反饋到主機。

　　4 結束語

　　照明耗電在各國總發電量中占有很大的比例，對一些照明時間較長、照明場所較多的機構，其照明耗電約占本單位所有耗電的40%。因此，有必要在保證照明質量的前提下，實施照明節能措施。文中設計了一種照明節能控制裝置，通過理論和實驗證明這種設計方案是可行的并基本達到了預期的設計目的，可以有效地對照明燈具進行節能控制。
