該DMA控制器的核心即為文章第2部分中所述的DMA狀態機，現將multiple block read和multiple block write的幾個關鍵時序情況的仿真波形顯示如下，dma_now_st則為DMA狀態機的狀態變量。

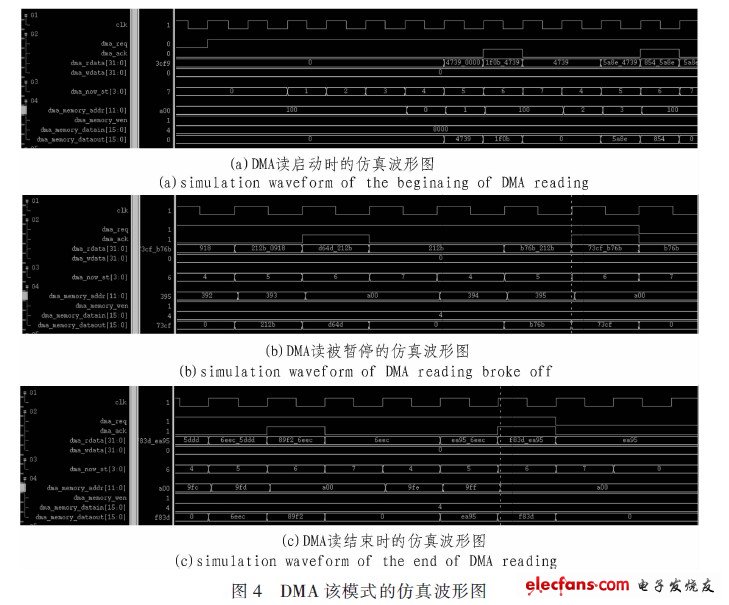

　　圖4(a)所示為一次DMA讀剛剛開始時，DMA狀態機翻轉情況。在dma_req為1后，狀態機dma_now_st則依次進入各個狀態。在 dma_now_st為狀態4時，讀出了DMA存儲器的地址0中的數據16'h4739，在dma_now-st為狀態5時，讀出了DMA存儲器的地址1 中的數據16'hlf0b，之后在dma_now_st為狀態6時，此32位數據在dma_rdata端口被送出;

　　圖4(b)所示的是在一次DMA讀中，SD卡控制器寫卡速度較慢，其暫停DMA讀操作的情況。在DMA控制器送出地址12'h394和12'h395中的數據后，SD卡控制器發現DMA讀的速度較快，有可能覆蓋還未寫入卡的數據，所以把dma_req拉低，暫停DMA讀;

　　圖4(c)所示的是一次DMA讀的結尾，此時DMA存儲器已經讀完了地址0～12'h9ff中的所有5 120個字節的數據，dma_now_st在狀態7中監測到dma_cnt已經等于dma_num，所以狀態機回到初始狀態0。

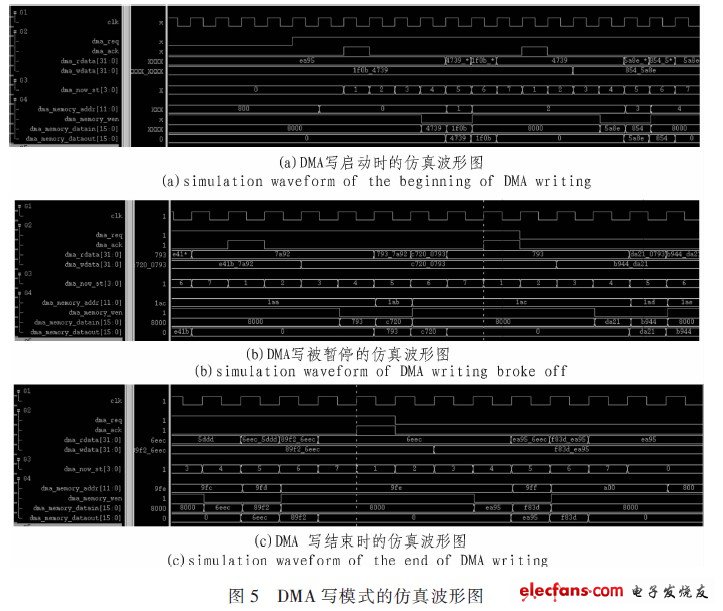

　　圖5(a)所示為在一次DMA寫剛剛開始時，DMA狀態機dma_now_st的工作情況。從圖上可清楚看到當dma_now_st處于狀態4和狀態5時，DMA控制器將dma_wdata端口數據寫入DMA存儲器的地址0和地址1中。

　　圖5(b)所示為在做DMA寫時，SD卡控制器讀卡速度較慢的情況。當SD卡控制器在dma_now_st為狀態1時送出32位數據 32'hb944da21后，其發現已不能在DMA狀態機的下一個狀態1時送出新的32位數據，所以SD卡控制器將dma_req拉低。

　　圖5(c)所示為一次DMA寫的結尾，SD卡控制器送出最后一個32位數據32'hf83dea95后，已經讀出了所有5 120字節的數據，所以將dma_req拉低。dma_now-st也在向DMA存儲器的地址12'h9fe和12'h9ff寫完最后兩個16位數據后，回到初始狀態狀態0，至此一次CMD18命令操作完成。

　　4 結束語

　　隨著消費者對視覺效果的要求越來越高，也必然要求各種移動終端設備的圖像系統功能越來越豐富，性能越來越高，因此圖像協處理器的設計也變得更加重要。在此背景下，處于基帶芯片和SD卡控制器之間的DMA控制器部分將面臨更復雜的工作環境和更高的性能要求。這里所述的DMA狀態機能夠靈活適應基帶芯片操作可能被打斷、基帶芯片寫DMA存儲器可能與DMA讀相沖突等多種信號時序情況，起到了很好的協調基帶芯片和SD卡控制器速度的作用，并使基帶芯片和SD卡控制器能夠盡量并行工作，使操作SD卡的速度達到210 kB/s，在實際工作中取得了很好的效果。
