本文所述系統擴頻信號采用一系列短促的、可自同步的掃描頻率chirps作為載波，每個chirps一般持續100 μs，代表最基本的通信符號時間。由于chirps信號的線性掃描帶寬比信號帶寬要大得多，其線性加速度較高，而等幅振蕩干擾的頻率加速度一般較穩定，因此設計特定角加速度信號的濾波器可以將該干擾消除。此外chirps波形還具有很強的自相關特性，這種模糊邏輯相關性決定了所有通信系統中的設備，可以同時識別通信系統中任意設備發出的這種獨特波形，并且不需要在發送和接收設備間進行同步。圖2所示為擴頻載波chirps一個周期的波形圖。

　　

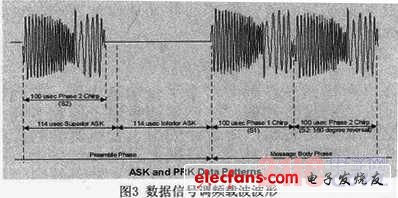

　　系統所選通訊接口控制器是一個高度集成化的收發器和信道存取接口，采用擴頻載波(Spread Spectrum Carrier)技術，適用CEBus接口標準，具有很強的抗干擾能力。通信物理層采用振幅移位鍵控(ASK)和反相鍵控(PRK)兩種載波調制方式，如圖3所示，其中ASK調制用于信息包的前同步碼，分別由高電平、低電平表征chirps的有無。已編碼數據段采用PRK調制方式，利用相差180°的兩種相位S1、S2對所傳數字信號進行編碼表示。數據幀中“0”和“1”分別用與載波同相和反相的信號來調制、傳送，PRK調制能夠與信號標志位保持良好的相關性并能很好地進行跟蹤，在該環境下長線傳輸性能明顯優于ASK，實際可實現9.6kbps的傳輸速率，很好地滿足實際實時操作的需求。

　　

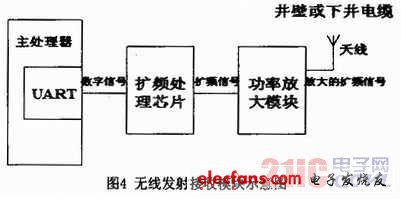

　　實際通信模塊實現原理及過程描述：模擬通信信號首先進入擴頻處理模塊，然后經緩存放大及ADC轉化為數字信號。對輸入信號的數字處理包括采用匹配濾波對擴頻載波chirps進行相關檢測，并追蹤已接收到的信號。將接收到的信號信息經由特定數字信號處理電路傳輸至邏輯接口進行解碼，按照已制定通信協議分配并最終分組傳輸至主處理模塊進行處理。擴頻處理后的模擬信號經功率放大模塊放大輸出并最終耦合至無線發射天線，完成無線信號的發射和接收功能，圖4所示即為無線發射接收模塊示意圖。

　　



　　3 數據采集與處理

　　3.1 壓力計理論模型

　　壓力計作為井下油氣參數數據的主要采集單元，其特性會對試井分析產生直接的影響，為了確定和評價這種影響的程度，現在比較常用的方法是采用計算機模擬分析法(也稱轉換函數法)，在本文介紹的方法中建立了一個壓力計的理論模型。該模型是基于已有的壓力計性能規格、測試質量控制和通用壓力傳感器的基本物理學原理，主要應用于評估包括溫度響應、噪聲和非理想電子壓力設備對數據處理的影響。

　　3.1.1 壓力計轉換函數

　　壓力計轉換函數從數學上描述了壓力計測試的全過程，建立了壓力溫度輸出響應與輸入壓力溫度間的關系。如果壓力計傳感器和數據處理都是理想的，就會產生精確代表每時刻被測壓力P(t)所對應的輸出r(t);如果壓力計不是理想的，那么，測量值就會含有短期漂移、長期漂移和噪聲等誤差。

　　對于壓力計，其輸出r(t)與已知的壓力和溫度之間的關系可以表示為：

　　r(t)=g[P(t)，T(t)，壓力計參數]

　　這里g[]為壓力計轉換函數，它提供了靜態和動態關系的數學描述，即它給出了已知輸入和壓力計參數去計算壓力計輸出的規則，另外它還可以用一種一致合理的方法來定義壓力計規格和質量控制參數。
