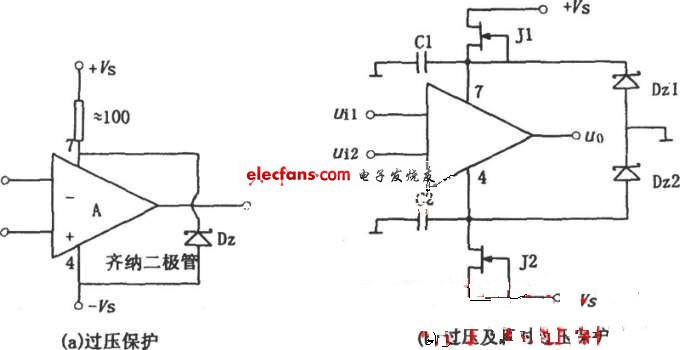

電源過壓保護電路如圖所示:

圖為簡單實用的過壓保護電路，它利用穩壓二極管Dz將集成運放的電源電壓限制在安全電壓范圍內，穩壓管的工作電壓的選擇方法可依據下式：Vz≤2Vsmax。通常Vz應盡量接近或等于電源的總電壓值，其限流電阻R應選用大功率電阻，且阻值應能保證穩壓管正常工作。

圖具有過壓保護和瞬時過壓保護兩種功能。正常工作時，場效應管J1和J2的管壓降很低，±VSD值不大，因而兩個穩壓管Dz1，和Dz2都不工作，即均未被擊穿。當電源電壓過大時，穩壓管被擊穿，這一點不僅穩定了運放的正、負電源電壓，而且流過Dz1、Dz2的反向穩壓電流將流過場效應管J1和J2，由場效應管的特性可知，這將使J1和J2的管壓降VDS增大，由此就限制了加到運放的電源值。電容C1和C2是用來消除瞬時脈沖電壓的，因為電容上的電壓不能突變，當瞬時脈沖電壓到來時，若C1和C2的容量較大，則C1和C2的電壓波動將可忽略。

單電源過壓時，這兩個電路都能起到保護左右。您可以根據您的需要進行選擇！
