一、前言

　　該改造項目為某熱電廠100MW機組380t/h煤粉鍋爐給水系統。系統共有三臺1600kW/6kV給水泵，運行方式為兩用一備。

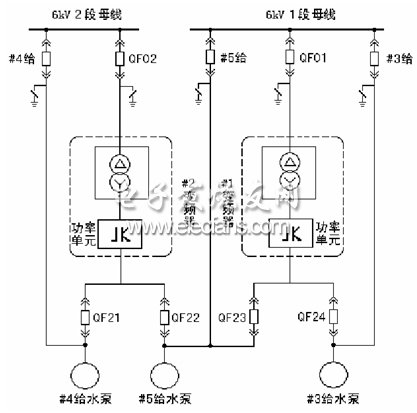

　　通過對給水系統變頻改造方案的論證，結合現場的實際情況;最終對100MW機組的給水系統改造制定的動力系統方案為二拖三自動切換方案，系統電氣原理圖如下所示。其中#3、#4、#5為給水泵原有高壓開關，QF01、QF02為6kV母線室的I、II段備用高壓開關間隔。在汽機側高壓變頻器室安裝兩臺 HARSVERT-A06/200變頻器，并且分別配備安裝兩臺KYN28-12Z高壓開關，即QF21～QF24。

　　為了實現給水系統變頻改造后實現設計目標，在集控室電子間增加了一臺給水變頻控制系統柜。用于實現給水系統的變頻、工頻方式下的運行、切換、聯鎖等邏輯處理功能以及實現不同運行方式下的給水自動調節功能，滿足機組實際運行的需要。

　　該系統經變頻改造后，通過近一年的實際運行證明改造是成功的;并且取得了良好的生產效益和經濟收益。

　　二、系統功能實現

　　給水系統在采用二拖三自動切換方案，獨立的給水控制系統后，主要實現了以下功能：

　　1、實現“一變或一工”、“兩變一備”、“一工一變一備用”、“兩工一備”四種運行模式。

　　2、3#、4#、5#三臺給水泵均可以處于變頻/工頻運行狀態。

　　3、每臺給水泵任一運行模式下，系統具備完全的電氣、邏輯閉鎖和聯鎖雙重關系有效。即：高壓開關QF3(#3給)與QF24之間，QF4(#4給)與 QF21之間，QF5(#5給)與QF22、QF23之間、QF21與QF22之間、QF23與QF24之間均存在有效閉鎖關系。單臺運行泵跳閘，備用泵投入系統聯鎖啟動備用泵。

　　4、給水泵處于工頻或變頻運行方式下，潤滑油泵的聯鎖以及給水泵的軸溫、震動等保護回路動作準確有效。

　　5、給水泵工/變頻運行及切換時，系統均準確聯動泵出口電動門動作且開啟事件自動選擇，運行平穩。

　　6、能夠?qū)崿F(xiàn)系統遠方操作和就地操作功能。

　　7、具備遠程報警、故障指示和故障自診斷處理能力。

　　8、系統能夠在機組30～100MW負荷之間，實現各種運行模式下的汽包水位自動調節及連續平穩切換控制。
