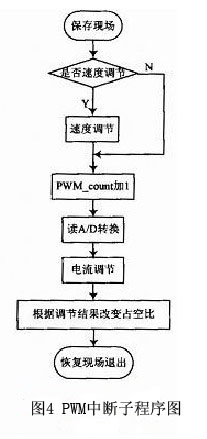

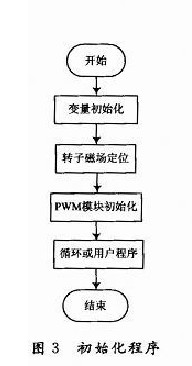

軟件主要包括兩個模塊，初始化模塊和運行模塊。初始化模塊只在電機啟動時執行，運行模塊式一個等待循環，等待PWM中斷和換相中斷。等待循環中也可寫入用戶控制程序?？傮w結構如圖3所示。每一個PWM周期都產生中斷請求，并讀取1次A／D轉換的結果。中斷服務流程如圖4所示。由變量PWM_count進行中斷計數。每四個中斷進行1次PWM脈寬調節。PWM中斷服務程序執行需要30個CPU周期，大約1．5μs。

　　直流無刷電機的換相由捕捉中斷子程序完成。在捕捉中斷子程序中完成了速度計算、讀取換相控制字和換相操作。

　　4 結語

　　ADI的數字信號處理器ADMCF34X系列憑借著較強的數據處理能力和強大豐富的外圍，尤其是25個可獨立配置成I／O口或中斷的PIO口、PWM調制以及13路12位ADC等模塊，非常適用于直流無刷電機控制這樣的實時應用中。后臺方式控制算法的反應速度快，代碼量少，在直流無刷電機等控制過程不很復雜，但對于實時性要求較高的場合，有比較好的特性。
