對電子鼻的使用情況進行了分析，發現其探測的氣體可分為兩類：一是燒菜做飯過程中產生的煙氣，特點是溫度高，對電子鼻的污染嚴重。二是泄漏的燃?xì)?，燃?xì)鉁囟鹊?，對電子鼻污染小，但危險性極大。根據煙氣和燃?xì)獾奶攸c(diǎn)，可采取相應的措施來改善電子鼻的工作狀況，使其壽命延長。即對溫度高、污染大的煙氣改用熱敏電阻檢測，而溫度低但危險大的燃?xì)馊杂秒娮颖菣z測。這樣，電子鼻所受的污染大大減小。

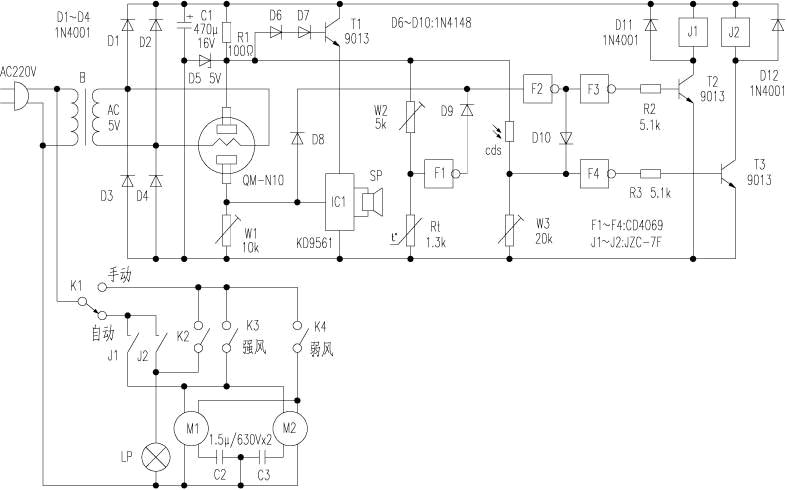

工作原理 圖中氣敏傳感器和Ｗ１組成燃?xì)鈾z測電路，電源變壓器輸出的交流５Ｖ電壓給氣敏傳感器加熱絲加熱。反相器Ｆ１、Ｗ２、熱敏電阻Ｒｔ組成溫度檢測電路。兩路檢測電路輸出的高電位信號分別經隔離二極管Ｄ８、Ｄ９控制由Ｆ２、Ｆ３、Ｒ２、Ｔ２、Ｊ１組成的電機控制電路。光敏電阻、Ｗ３、Ｆ４、Ｒ３、Ｔ３、Ｊ２等組成照明控制電路；ＩＣ１為音樂報警電路，由燃?xì)鈾z測電路控制。
功能開關Ｋ１置于“自動”位置，剛接通電源時，氣敏傳感器呈現的阻值較低，約數百歐姆，Ｆ２輸入端呈高電平，輸出低電平，Ｆ３輸出高電平，Ｔ２導通，繼電器Ｊ１吸合；電機運轉。同時音樂報警電路ＩＣ１被觸發報警，這些情況是本裝置加電時的不穩定過程引起的。幾十秒鐘后，氣敏傳感器阻值上升到數十千歐，Ｆ２輸入端呈低電位，電機停轉，報警停止，抽油煙機進入檢測狀態。
當空氣中泄漏的可燃?xì)怏w濃度超過檢測電路的設定值時，氣敏傳感器阻值下降，Ｗ１上電壓使Ｆ２輸入為高電平，電機控制電路、報警電路工作，抽油煙機排氣并報警。
在燒飯做菜時，蒸汽、油煙以及燃燒廢氣等煙氣的溫度使熱敏電阻阻值下降，Ｆ１輸入端為低電平，輸出高電平，抽油煙機運轉進行排煙。當室內煙氣排凈后，抽油煙機自動停止運轉，重新進入檢測狀態。
平時如室內空氣清新，抽油煙機不轉，則Ｆ２輸出高電平，Ｆ４輸出低電平，照明燈不亮。當室內煙氣或燃?xì)獬瑯?biāo)使抽油煙機運轉時，都將使Ｆ２輸出低電平，這時，如果室內光線充足，照明燈仍不亮。只有夜晚室內光線足夠暗時，照明燈才會亮。
氣敏傳感器選用ＱＭ－Ｎ１０，熱敏電阻可用４只３３０Ω熱敏電阻串聯，其他元件見圖注。
調試與安裝 電路裝配完畢，經檢查正常后即可進行調試：取一只６００ｍｌ的空礦泉水瓶，擰緊瓶蓋。用注射器抽?。常恚煲夯瘹庾⑷肫恐校瑩u晃幾分鐘，此時瓶中液化氣濃度為０．５％。先將Ｗ１調至最小，并將氣敏傳感器放入瓶中，然后慢慢調大Ｗ１至Ｊ１剛好吸合且喇叭發出報警聲，將Ｗ１用油漆封固。再倒一大杯溫水，水溫稍高于當?shù)刈罡邭鉁兀褵崦綦娮璺湃胨?，調整Ｗ２使Ｊ１剛好吸合，將Ｗ２封固。Ｗ３的調整應在光敏電阻ＣｄＳ遮光時進行。
調試完畢，打開抽油煙機機外殼，將控制電路裝進一塑料盒固定在機內適當位置。氣敏傳感器和光敏電阻安裝在抽油煙機正面外殼上，此處油煙污染小。功能開關Ｋ１安裝在開關板上。熱敏電阻用膠粘在底面靠近墻壁５ｃｍ兩風扇中間處，因為此處風速小，熱空氣集中，在熱敏電阻和機殼之間需加絕熱材料。
最后把繼電器觸點與抽油機手動開關作相應連接，即可投入使用。
已具有自動功能的抽油煙機，只需加裝溫度控制電路和照明控制電路，并更換氣敏傳感器的安裝位置即可。
