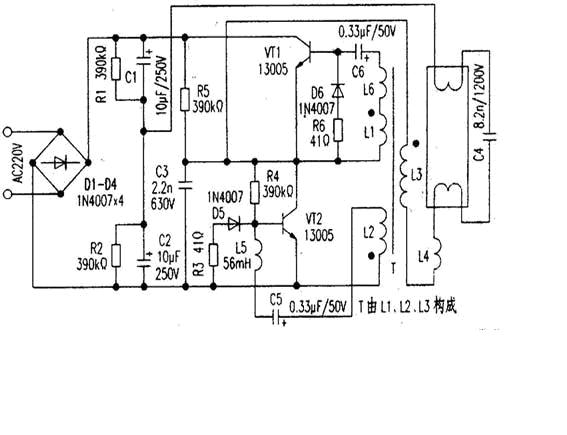

電路如下圖所示。該電路由整流濾波電容、高頻振蕩電路以及輸出負載屯路三部分構成。交流220V經整流濾波輸出約300V直流為振蕩電路提供電源。開機后，電源經R5對C3充電，使Vc3迅速升高，從而使VT2迅速達到飽和導通；此時由于T的反饋?zhàn)饔檬筕TI截止。VT2一旦導通，則Vc3下降，流過L2的電流減小，引起L2兩端一個上負下正的電壓。據同名端原則，L1得到上正下負的反饋電壓，從而使VTI迅速飽和導通，同時T的正反饋?zhàn)饔糜质筕T2迅速截止，如此周而復始形成振蕩方波(R6D6、R3D5起續流作用)。負載回路由L3、L4、C4構成。VTI、VT2產生的高頻振蕩方波由L3加給負載作激勵源。燈管點亮前，由C4、L4等形成很大的諧振電梳流過燈絲，使管內氫氣電離，進而使水銀變?yōu)樗y蒸汽，C4兩端的高電壓又使水銀蒸汽形成弧光放電，激發管壁熒光粉發光。燈管點亮后，C4基本上不起作用，此時L4則起阻流作用。
常見故障1． VTl、VT2擊穿進而導致D1－D4被擊穿，此時將引起電源短路；2．R4偏置損壞； 3．振蕩電路中L5.L6易損壞；4．負載電路中C24因高壓易被擊穿。最后特別說明，目前市場上所見的各種40W、32W節能日光燈以及各種環形燈，均可參考此電路進行分析。
