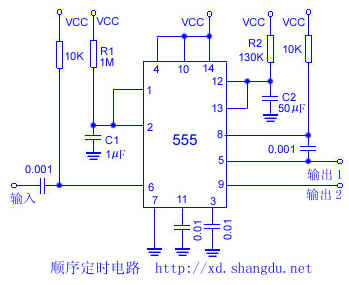

順序定時電路

通過0.001μF耦合電容把556雙定時器的前半部分輸出送到后半部分輸入，給出等于單個延遲之和的總延遲。將腳6瞬間接地可以啟動定時器的前半部分。由1.1R1C1確定的時間間隔后，第二個定時器開始延時，其值決定于1.1R2C2。
