CC4060是一款自帶振蕩器和14位二進制計數/分頻器的CMOS集成電路。其輸出端Q4～Q14構成16～18384分頻系數，利用該輸出特性，可容易地設計各種用途的電子定時器。

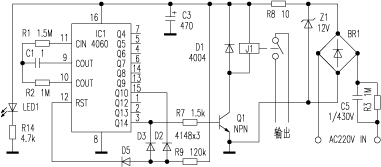

　　下圖為自動循環定時器電路。原理簡單，可靠性高，對振蕩回路的電阻/電容稍作調整，或者改變Q4～Q14輸出控制接線，即可獲得所需的循環等待時間和工作動作時間。
　　電路原理如下：電阻R1、R2及C1組成振蕩回路，周期T=2.2R2C1。R7、D1、J1及Q1組成驅動電路，控制繼電器觸點的通/斷。C3、C5、R3、Z1、BR1等構成電容降壓電路，提供12V的直流電源。
　　在電源接通以后，CC4060的二進制計數器開始計數，前一級的下降沿觸發后級，進行分頻計數。
　　D2、D3、D5和R9組成與門電路以獲得循環復位的高電平，使計數器復位。重新進入下一個定時周期。定時器的等待時間為T1=T×214/2秒， 動作接通的時間T2=T×210/2秒。一個循環周期的時間為T1＋T2。
　　適當?shù)剡x擇C1、R2的參數可得到相應的振蕩頻率。定時器的等待時間和動作接通時間可相應改變。同時，可根據不同的需要，改變輸出端（Q14）和其控制（Q10）也可改變等待時間和動作接通時間，以及其占空比。
　　按照圖示參數，可制作出自動循環定時器來控制室內的排風扇。等待時間為三小時，動作接通時間為二十 分鐘。
