膽機讓越來越多的發燒友積極地加入及制作。然而，做一部好膽機并不是一件易事。筆者為了利用以前購買的晶體管功放．又能欣賞電子管的味道，“前膽后石”不失為一種現實的選擇。同時，對初入道的發燒友來說，制作這樣一臺膽前級也較為合適，其難度小、造價低、效果好，是進入電子管世界的捷徑。本文介紹雙SRPP膽前級供大家參考。

一、電路設計
1．設計思路
??? 雙SRPP膽前級電路，是在當今比較流行的SRPP電路的基礎上，發展起來的。其優點在于：結構簡單、線性好，過載能力強、電路相移少，輸入阻抗高、輸出阻抗低。由于通過了一定數量的負反饋，在降低放大倍數的同時，拓寬了膽機的通頻帶，信噪比提高、失真度減小。那極強的分析能力和優美的音色讓人難以淡忘。

2．工作原理

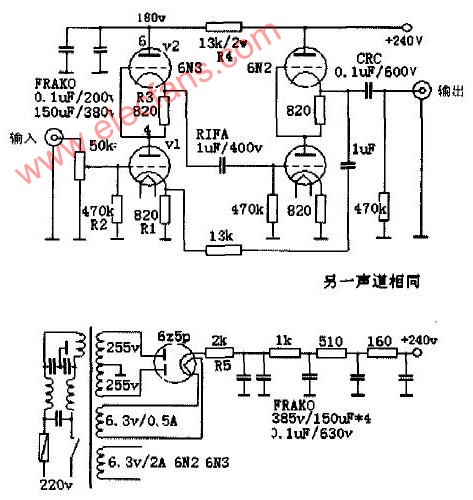

??? 第一級放大采用了價廉物美的6N3雙三極管(見圖2)，該管音色醇和、樂聲嬌艷，只有親身經歷，才能茅塞頓開。電路中的V1、V2是同一只6N3。對于音頻信號；V1是一只普通的共陰極放大器。R1為陰極電阻且與R2柵極電陽構成對V1提供的柵負壓，R3既是V1的負載電阻，也是V2的陰極負載電阻，由V2對信號做不倒相輸出．目的在于只降低輸出阻抗，不進行電壓放大。兩只三極管之間減去了耦合電容的音染，音樂的傳真度更高。根據6N3的Ia-Ug左特性曲線圖，使6N3的⑥ 腳為180V，④ 腳自然為90V，[串聯電路中，R1=R2=820Ω，若不考慮三極管內阻，根據U1=1R1= UR1/(R1+R2)-180V×820/
(820+820)=90V]，Ia=5mA Ug=-1.5V時，讓6N3處于最佳靜態工作點。工作于甲類放大狀態。
?
??? 第二級放大采用6N2(或者6N4、6N11、EC88)，通過1 uF/630V的RIAF430耦合電容，再進行二次SRPP放大，目的在保證一定放大倍數的同時。加入負反饋電路，將其輸出信號電壓控制在2-4V之間，由0.1 uF/600V CRC油浸電容耦合輸出，這樣既可以得到整個電路工作的穩定性，又可以使通頻帶增寬，動態增大。

3．電源設計
??? 一部膽前級的聲音好與否，電力供應是最重要的，這已成為眾多發燒友們的興識。本機從抗干擾，減少紋波，提高音質等多方面加以考慮。
交流部分：采用YUNPEN插座(開關電源的濾波電路)，首先濾除電網中的差模，共模高頻干擾，再進入電源變壓器。
直流部分：采用一只6Z5P作全波整流，為了使濾波效果好，音質靚麗，刻意使用4只FRAKO/150uF/385V電解電容，4只2W的國產“大紅袍”電阻，用4級CRC π型濾波，達到減少紋波的目的。確保+B電壓更加平滑，能量充足。
燈絲部分：采用交流供電(這里千萬不能使用直流供電。否則音樂味蕩然無從)，則會產生十足的音樂空氣感和豐盈的膽味，而那些微弱的交流聲就顯得微不足道。

二、元件組裝
??? 為降低成本。電源變壓器采用紅燈牌電子管收音機的變壓器，這種變壓器是上世紀六七十年代的產品：質量好、容量大、噪音低，很適合制作電子管前級放大器。音量電位器用ALPS鐵殼50 k×2。放大線路中的電阻一律采用美國DALE 1W的電阻，其特點是誤差小、精度高、音色美。電路中的耦合電容可根據自己的愛好，選擇品質比較好的。其容量在0.47 uF～0.1 uF之間最好。筆者做過這樣的實驗；在膽前級中輸入示波器的方波測試信號，若使用1 uF以上的耦合電容，其輸出的方波信號有變形失真，耦合電容容量的大小與變形失真度成正比(膽前級足這樣的)。
??? 該前級電路非常簡單。但制作工藝應確保精益求精。具體步驟：

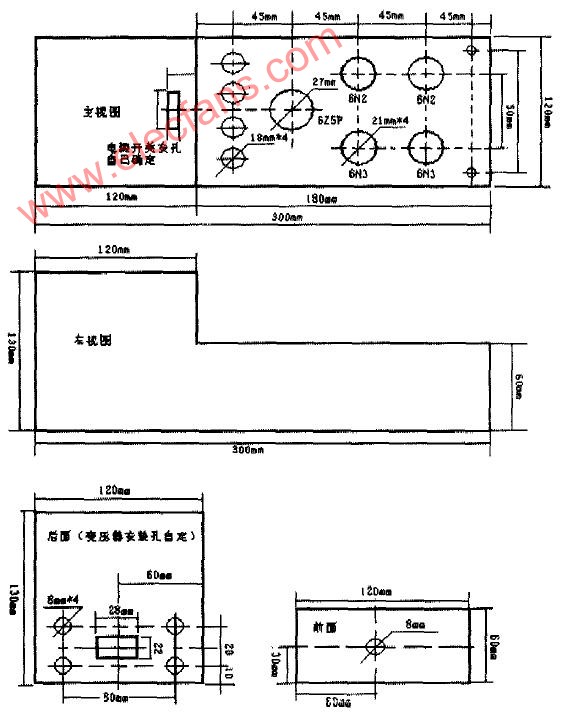

(1)用1mm厚的鐵皮，按圖3加工，刷防銹漆，噴黑色金屬漆，烤干即可。?
?
(2)選擇適當粗(0.5mm左右)的單芯線，將所有輸出的交流電線，朝一個方向絞合在一起，緊貼于底板走線。就近焊接在各個管座上(實踐證明這樣做，產生交流噪聲的可能性很小)。
(3)合理布置各種阻容元件，一點接地，搭棚焊接。
(4)使用單股鍍銀屏蔽線和卡達時鍍金插座，焊接信號線。
(5)通電實驗：調整R4和R5的阻值，測試各點電位且達到線路圖所規定的電壓值。
(6)使用GB-98型真空管毫伏表。在無信號輸入時。電位器置于最大狀態，測信號輸出兩端的電壓應在7mV以下，(若沒有此設備，使用萬用表交流10V擋觀察刻度也可以)，若達不到此標準，就應檢查布線及濾波電路是否正確。輸出信號電壓的測試：輸入1V方波信號，電位器置于最大狀態，信號輸出兩端的電壓為2-4V左右最好。

三、試聽
??? 采用馬蘭土CD-7型，HL Compact 7ES音箱。先驅M-850功放，銜接自制膽前級，超日寸空RSC-CD信號線，MITT2雙線分音喇叭線。首先放一曲令人聞之色變的《紅魔鬼》第9段。好讓我的新作品經受?chē)?yán)峻考驗。果然不負重望；這道阿洛德管弦樂曲之中那接連不斷、鋪天蓋地的迫人聲浪，令人心驚膽顫如裂石的鼓聲，金蛇狂舞般的響鞭，高潮頻起，無容喘息。新作品的控制力和速度感更具挑戰性。
??? 再放一曲《幽蘭》第2段，那優雅不可方物的古琴，其線條的細致與順滑。如精雕的象牙，如潺潺的流水，這古樸而獨具一格的旋律，把民樂的那種溫情、含蓄、細膩刻畫得淋漓盡致 余不由屏息靜聽：仿佛我們進入了花的神妙之中，與花共舞在大自然的陽光、雨露、風雪之中，讓花的美，深駐心靈。
??? 主觀評價：筆者搞教學、弄膽機，理論聯系實際也有些年頭了。就這次的雙SRPP膽前級讓人難以忘記，各種音樂都試過；表現突出，音色明亮，泛音豐富，解析力高。拔下6N2換上鍍金腳E88CC之后，更感音質晶瑩通透，醇和厚實。能忠實再現音樂本身的內涵。讓你在一天紛繁復雜的教學、工作忙碌之中，留一點時間讓自己慢慢品味優美而動聽的音樂。
