電子發燒友網訊【編譯/David】：還是借鑒那句話，真的猛士，敢于DIY自己的生活；真的猛士，敢于DIY自己的電子產品；真的猛士，敢于只用導線和晶體管DIY自己的65個微控制器，4096個led，一個二手的LED咖啡游戲桌。這張桌子最強的地方在于4個人可以同時對戰，因此，DIY成功以后，它吸引了非常多人的眼球。

　　DIY說明

　　這個項目是游戲“乒乓”與一個新的有趣的游戲?qū)崿F(xiàn)。這個項目的最初想法是設計一個咖啡桌并集成有l(wèi)ed燈。我們的設計與互動的發光二極管，對象放在桌子上，他們通常有大約400個led燈…我們覺得簡單的交互是不夠的，去工作在一個成熟的游戲。作為真正的電子鬼才，我們有義務將游戲控制器采用4個雅達利2600控制器（大約1977年產品）。

　　這里有游戲迷記得游戲操縱桿還有一個按鈕么？

　　這個咖啡桌本身是從二手市場買來，之后經過修復而成。然后是加裝適當?shù)陌惭b大LED矩陣。個人將這個LED矩陣安裝在一個自定義的塑料框中。所有這些工作都是由我們的機械工程師去完成。整個矩陣由8個LED排成一行，所有8行通過一個定制的路由器控制板連接到一個Olimex LPC2106開發板。整個平臺是由一個500瓦特的CPU電源提供電源驅動。

　　一些細節問題：

　　1、總微控制器數為65個；

　　2、4096個256RGB色LED構成64矩陣；

　　3、7 - 9安培功耗；

　　4、130944比特每秒刷新；

　　5、1個 LPC2106主控制器；

　　6、1個定制路由器板；

　　7、8個定制電源板。

　　LED矩陣

　　每個LED矩陣包括兩個部分：在塑料裝配的LED模塊組成了64個RGB LED，和一個Sparkfun RGB矩陣控制器板?？刂破靼逵布褂靡莆?a href="http://m.sdkjxy.cn/tags/寄存器/" target="_blank">寄存器和SPI通信。固件則主要維護一個8×8陣列的顏色值。當一個新的值來自于數據線，它就會轉變到第一個“點”數組。共有64個值（過去的“點”）被發送的數據行。它允許矩陣是串聯在一起，創建一個大型矩陣系列的顏色值，同時轉移。稍后。你可以找到原理和代碼控制器上的產品頁面。

　　When the unit sits idle for more than 60 seconds on the start-up screen， the screen saver kicks on - a handful of balls just bouncing around. You can see the variance in the LEDs. The table works great in low-light but is hard for the camera to record.

　　當單位閑置超過60秒的啟動屏幕，屏幕保護程序進行踢的動作——少數球只是四處跳躍。你可以看到方差的led燈。這個咖啡桌在光線較暗狀態下可以很好的運行，但是很難在照相機來記錄。

　　整個桌面大小的矩陣

　　我們的第一個目標是將造一個64橫列矩陣為“桌面”的大小。我們設計了一個自定義安裝板，這樣每個矩陣可以螺栓單獨固定和移除。這個安裝板有漏洞，它允許訪問權力和串行線訪問每個矩陣。我們決定將咖啡桌設置為逐行控制，這就得每一行8個LED矩陣組成。每一行的數據會定時到第一個矩陣，數據將被記錄下來執行。

　　我們最初直接定義連接的數據行為第一個矩陣的數據，第二個矩陣從第二到第三。..依此類推。這提出了一個問題，因?yàn)楫?dāng)記錄數據的速度需要顯示一個pong游戲，噪音會導致出現錯誤的行數據，我們最終將與不正確的顏色顯示在黑板上。我們的解決方案是用一個自定義的緩沖區和電源模塊。

　　這塊板僅僅由一個去耦電容器在每個輸入到每個矩陣之間連接，和一個緩沖區在每個矩陣刷新數據信號。這得以使我們擺脫錯誤的漏洞，并使刷新清潔得多。

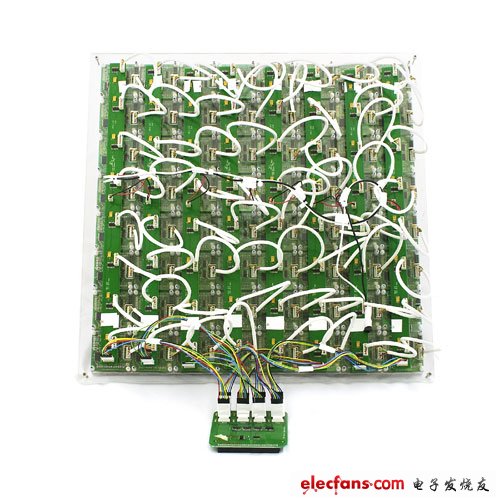

　　這部分電線的連接顯得非常復雜。當要檢查并尋找某一根線時，它看起來比實際情況更糟。我們使用串行電線一對一的連接到電源板上。這是一個下側的板上總裝后的照片：

　　保持住有效控制

　　整個矩陣是由Olimex LPC2106開發板控制單SPI線而實現最終控制。前面我說過，大矩陣被樹立為一組8列，分別控制每一行，共有8行，一個SPI線能完成嗎？答案：使用路由器板。

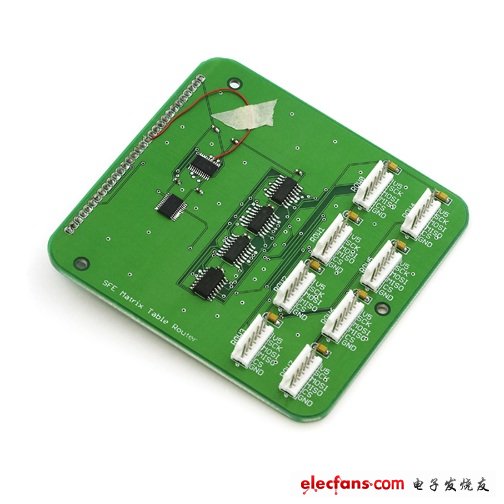

　　路由器模板本質上是選擇了一個榮耀芯片，三個圖釘。在板上會留有一個三位芯片的選擇空位。路由器簡單而巧妙地棄用了芯片，而選擇整行并行發送數據，其余行忽略。這些行是每刷新一次，都會自動按從上到下的矩陣執行。以上是路由器示意圖

　　在雅達利控制器簡單地連接到端口，并用圖釘釘在控制器板上?？刂破魇侵饕窃诿總€(gè)周期進行反復檢測，在每一個周期后及時進行位置更新。

　　當然了，制造這么復雜的項目得需要大量的電工膠帶

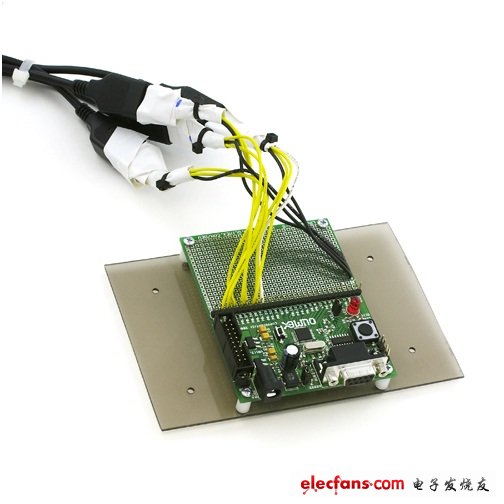

　　最后進行控制器裝配

　　游戲時間

　　實際的游戲代碼是標準的乒乓游戲，可以通過修改來適應的各種不佳表現。代碼維護一個64 x64矩陣的顏色值（簡單的字符值速度）。在每個迭代的游戲循環，代碼更新槳和球，然后刷新屏幕。OK，現在游戲開始了...

　　最終完成的Pong咖啡桌配有四個操縱桿和鏡子側下檢查
