印刷電路PCB的作用及介紹

一、印制電路的作用

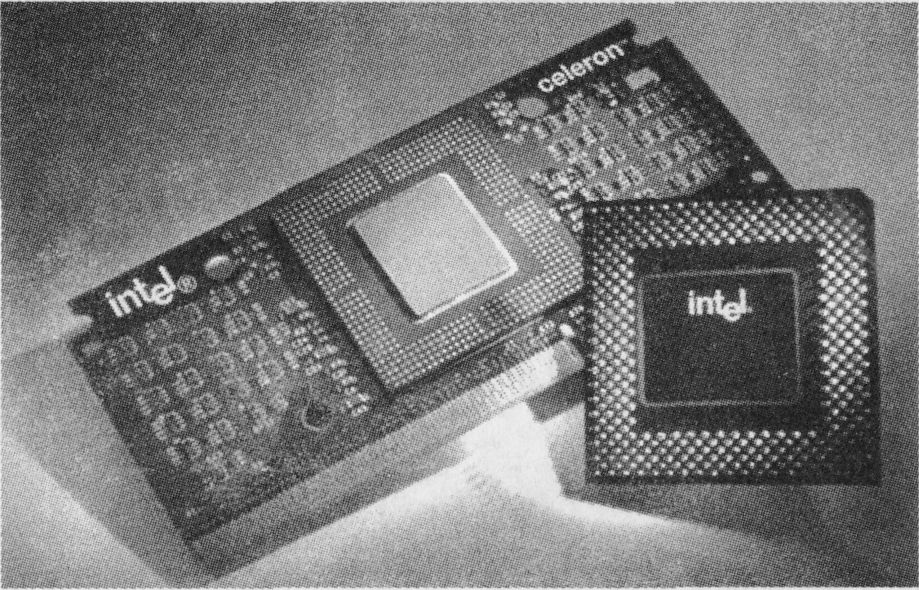

??? 印制電路是指在絕緣基材上，按預定設計，制成印制線路、印制元件或由兩者結合而成的導電圖形，計算機CPU電路下圖所示。

在絕緣基材上，提供元器件之間電氣連接的導電圖形，稱為印制線路，不包括印制元件。
印制電路或者印制線路的成品板稱為印制電路板或者印制線路板，亦稱印制板，英文名稱是Printed circuit Board(也有稱Printed Wiring Board)，縮寫是PCB(PWB)。印制電路板是電子工業的重要部件之一。幾乎每種電子設備，小到電子手表、計算器，大到計算機、通訊電子設備、軍用武器系統，只要有集成電路等電子元器件，為了電氣互連，都要使用印制板。在較大型的電子產品研究過程中，最基本的成功因素是該產品的印制板的設計、文件編制和制造。印制板的設計和制造質量直接影響到整個產品的質量和成本，甚至影響到商業競爭的成敗。

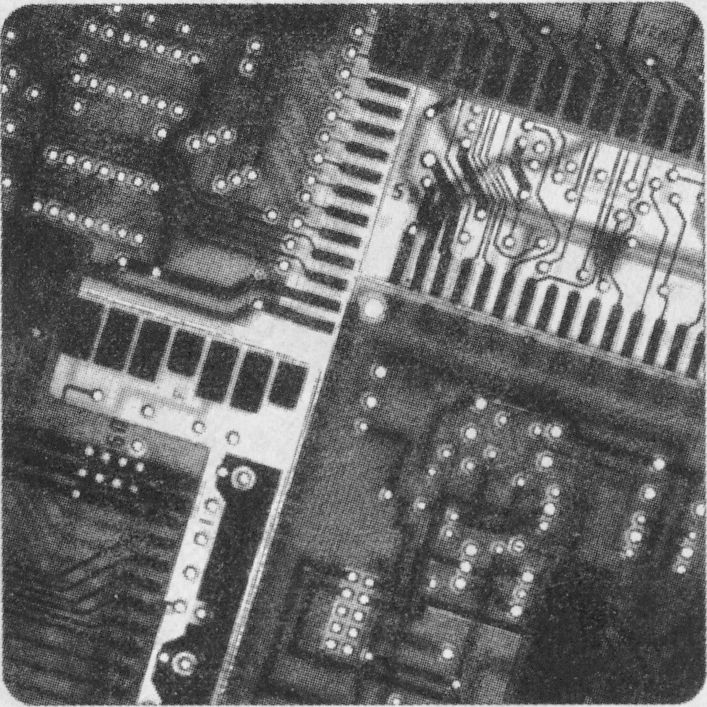

??? 印制電路板的基板一般是由絕緣、隔熱、并不容易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個板子上的，而在制造過程中部分銅箔被蝕刻掉，留下來的銅箔就變成網格狀的細小線路。這些線路被稱做導線(Conductor Pattern)，用來提供印制電路板上元器件的電路連接。印制電路板如下圖所示。

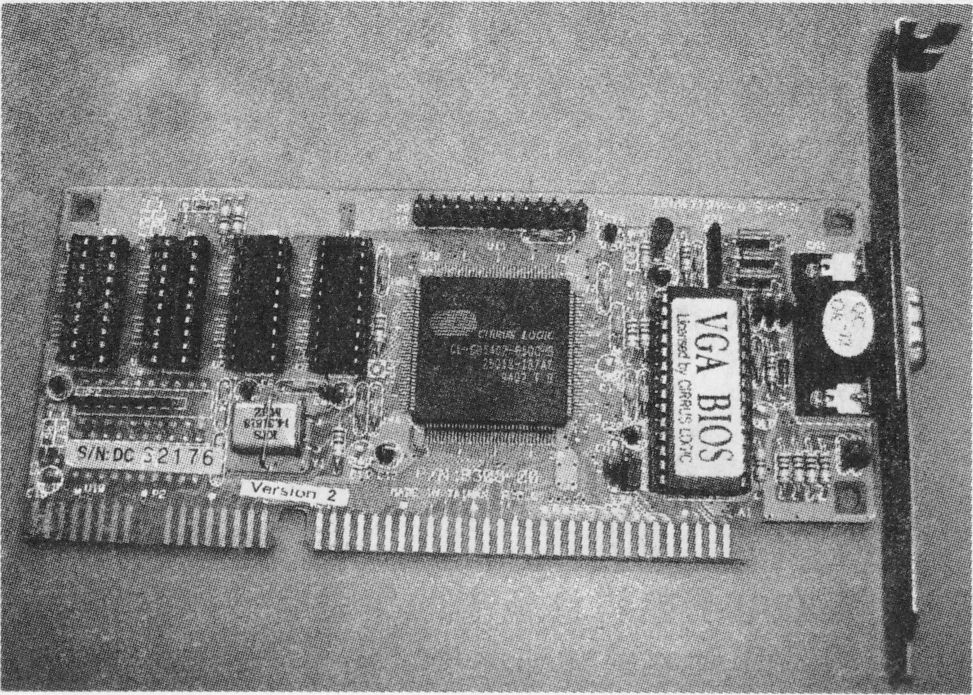

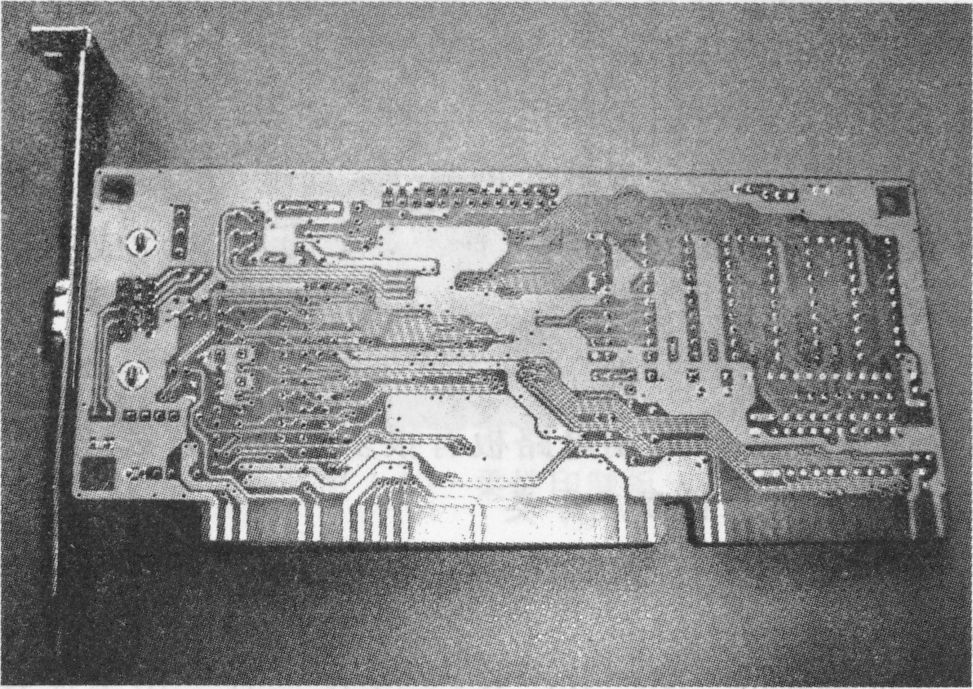

為了將元器件固定在印制電路板上面，可將管腳直接焊在焊盤上。焊盤用于固定元器件引腳或引出連線、測試線等，焊盤有圓形、矩形等多種形狀。在最基本的印制電路板(單面板)上，元器件都集中在其中一面，導線則都集中在另一面。這么一來就需要在板子上打洞，這樣管腳才能穿過板子到另一面，所以元器件的管腳是焊接在另一面上的。因此，印制電路板的正反面分別被稱為元器件面(Component，Side)與焊接面(Solder Side)，如圖所示。

如果要將兩塊印制電路板相互連接，一般都會用到金手指(Gold Finger)的邊接頭(Edge Connector)。使連接器((Connector)彈片之間連接，進行壓迫接觸而導電互連。通常連接時，將其中一片印制電路上的金手指插進另一片印制電路上合適的插槽上(一般叫做擴充槽Slot)。由于金導電性好，在低溫和高溫下不會被直接氧化，不會生銹，而且電鍍加工也非常容易，外觀也好看，故電子工業的接點表面幾乎都要選擇電鍍金。在計算機中，圖形顯示卡、聲卡、網卡或是其他類似的界面卡，都是借助金手指(下圖)來與主機板連接的。
