1 引言

數字信號處理技術為工程師進行特殊模擬、混合信號應用開發提供了極大的靈活性。然而這一靈活性的增加也使工程師開發測試程序時存在不易發現的缺陷從而降低測試性能的可能性有所增加。

2 使采樣技術符合測試頻率的要求

進行模擬DSP測試時工程師依賴復雜的相關采樣技術保證采樣與測試頻率一致。要實現相關采樣需要滿足下列公式的最優解決方案：

式中：M為采樣窗口中的周期數； N為采樣點數；Ft為測試頻率； Fs為采樣頻率。

滿足該公式測試程序編寫人員必須考慮各種限制：M/N的比值必須是素數，N必須是2的整數次冪才能保證使用快速傅立葉變換技術的相關性。同時N必須足夠大以提供所需的分辨率，但又不能太大否則測試時間會太長。另外正確的解決方案還必須解決測試設備的物理限制，如采樣頻率的特殊限制或分辨率的上限。測試頻率必須考慮到各種可能，如多諧波測試。另外測試頻率的選擇必須考慮 FFT方法，測試頻率選擇不同會使結果很復雜。

過去測試工程師依賴表格或手工計算決定采樣參數。實際上這種人工勞動使工程師不得不將精力集中到參數選擇問題上。而且當測試標準包括欠采樣或過采樣方法時這種人工方法會變得非常困難。即使在較簡單的情況下，這種需要反復試驗的方法會使工程師考慮是否還有更好的參數設置可以更高效的進行測試。

3 使用新的軟件工具決定采樣頻率和高速儀器設置

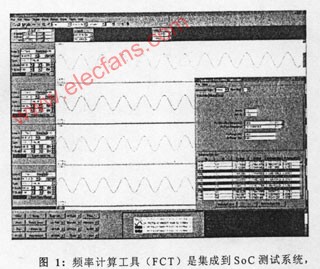

領先的ATE供應商（如科利登）提供的獨特頻率計算工具(FCT)是一種交互式的軟件工具，可以幫助測試程序開發人員決定模擬測試中的采樣頻率（圖1）。FCT是科利登OctetTM 系統中的程序開發軟件工具，該工具可以計算不同的方案，在測試系統能力范圍內避免N值太大或太小。因此FCT能夠根據測試系統的配置和特定的應用找到最佳的參數設置組合。有了這些參數設置，測試工程師能夠簡單的拖拽參數值到Octet的模擬波形工具（AWT）用來產生波形。



另外，科利登的儀器設置工具（IST）簡化了測試程序的開發和高速儀器的設置。傳統的系統中，工程師開發測試程序需要詳細的了解測試系統中配置的每個儀器的詳細命令。IST消除了這一煩雜的工作。由于IST中存儲了關于系統儀器限制和能力的信息，該工具可以提供簡單的交互式的方法用于產生C程序代碼。測試程序開發過程中，測試工程師填寫一張IST中的表格，描述預期的波形。而關于產生該波形所需的參數設置、信號捕獲和分析工作則由IST完成。測試程序開發人員不再需要掌握不同儀器的命令和編程機制，可以把精力集中于更高層面的測試應用，優化測試方法。

4 結論

通過自動分析的方法，新型的軟件工具，如 FCT，可以幫助測試工程師節省人工勞動同時可以得到更好的測試結果。除了象FCT和IST這樣的工具，領先的ATE公司，如科利登，正在不斷加強測試軟件的能力以提高測試產能和質量。
