0??引言

根據《節約能源法》、《節約用電管理辦法》等法律、法規的規定，以及加快建設資源節約型、環境友好型社會的要求，進一步加強企業用電需求側管理，提高電能利用效率引起了各方的關注，國家質監總局和國家標準化管理委員會發布了GB/T8222-2008《用電設備電能平衡通則》，浙江、上海等地2009年已陸續開展企業電能平衡測試。上海市經信委在2009、2010年連續兩年發布了重點用電企業電能平衡工作的通知。電能平衡是研究與分析一定數量的電能進入用電體系后的分布與利用情況，即用電體系的各個環節有效利用了多少電能，損失了多少電能。目的是通過普查、統計、測試、計算等手段，揭示企業在整個生產過程中各個用電環節的電能使用情況，研究分析哪些是合理使用，哪些是不合理使用，哪些損失是必要的，哪些損失是不必要的。在此基礎上找出使用中的問題，制定節電措施和整改規劃。通過改造舊設備，加強科學管理，采用新產品、新工藝、新技術、新材料等手段降低產品用電單耗，使企業電能利用率提高到一個新的水平。現實意義有：摸清用電設備家底，全面了解設備運行狀況以及損耗所在；掌握用電水平；找出企業設備和管理中的薄弱環節，制定節電規劃；使用電管理人員和具體測試人員的技術素質得到提高，培養一批技術管理人員。

?

?

1??電能平衡的基本概念及原則

電能平衡是供電電量在用電系統內的輸送、轉換、利用進行考核、測量、分析和研究，并建立供給電量、有效電量和損失用電量之間平衡關系的全過程。

?

有功電能平衡測試的方法有兩種：

?

正平衡法又稱直接平衡法，即運用測試和計算方法直接求得用電體系的輸入有功電量和有效利用電量，而體系損失的有功電量即為二者之差。

?

反平衡法又稱間接平衡法，即運用測試和計算方法直接求得用電體系的輸入有功電量和體系損失的各項有功電量，而體系有效利用電量即為二者之差。

?

電能平衡的原則是：電能平衡的理論基礎是能量守恒定律，是電能“收入”與“支出”的平衡；電能平衡是能量平衡而不是功率平衡。所以電量應使用電能表測定，對于穩定負荷可利用輸入功率與輸出功率來求其電能利用率。企業電能平衡是在企業正常生產情況下進行的，它反映的不一定是企業用電設備的額定效率，而是實際運行狀況時的使用效率。電能平衡可取用某一代表日、某正常生產月、某正常生產季度或某一年的用電量來進行平衡，一般企業電能平衡的時間取代表年。企業電能平衡的測算誤差不得超過10%。

?

?

2??電能平衡方法

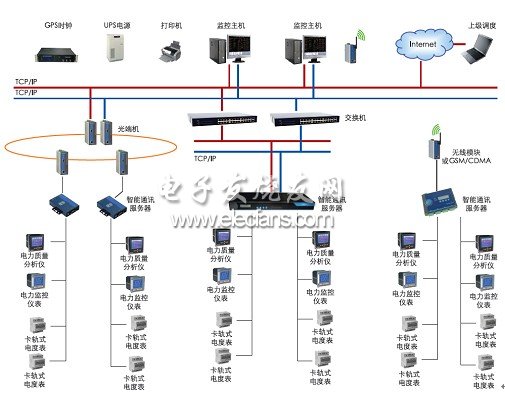

通過對工業企業內部的主要電器設備，如變壓器、電機（如泵、風機、空壓機）、照明設備、電纜、電熱設備、整流設備、空調制冷設備等電器及整個配電系統，采用智能電工儀器進行實時監測，采集設備與系統的電流、溫度、功率、功率因素、有功電度、無功電度等用電信息，建立工業企業電能平衡信息管理系統。系統拓撲結構如下：

?

?

?

系統管理根據工業企業現場情況，采用現場總線、光纖環網或無線通訊（Zigbee物聯網）中的一種或多種結合，優化組網方式；實現配電智能監控，用電設備信息集抄和管理。減輕專職人員工作量，提高工效。

?

?

3??管理系統功能

3.1人機交互界面

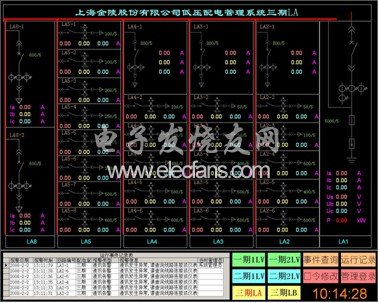

系統具有友好的全中文人機交互界面。標準的變配電系統具有CAD一次單線圖顯示中、低壓配電網絡的接線情況；龐大的系統具有多畫面切換及畫面導航的功能；分散的配電系統具有空間地理平面的系統主畫面。

?

系統主畫面的一次接線圖顯示工程名稱、開關柜編號、回路編號及回路名稱等信息，其中回路的名稱可由系統級管理員自定義更改；畫面還可顯示SOE事件實時記錄窗口、系統功能快捷鍵、當前操作人員、系統當前時間及系統運行天數等信息；空間地理平面的主畫面顯示了該工程區域內各變電箱的地理位置等信息。

?

系統主畫面可直觀顯示各回路的運行狀態，并具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示于人機交互界面并實時刷新，如變壓器進線，重要出線的電壓、電流、功率、頻率等；一般出線的三相電流信息等；還可通過調用重要回路子畫面查看該回路的詳細電參量信息。

?

?

?

?
