～支持更低電壓，信號處理精度大幅提升～

　　日本知名半導體制造商ROHM（總部位于日本京都）開發出適用于加速度（沖擊）、角速度及壓力等運動傳感器的信號放大應用的運算放大器“BD5291G / BD5291FVE”。

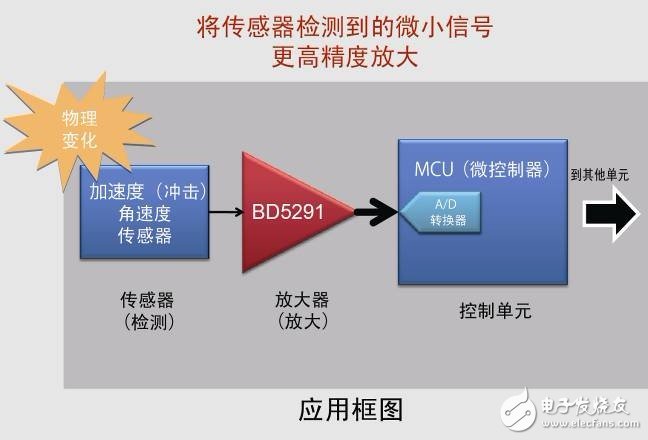

　　近年來，以智能手機、平板電腦、便攜式游戲機為首的眾多應用中，檢測加速度、角速度等信息的傳感器廣為使用。傳感器是將應用所產生的各種物理變化轉換為信號的元件，為了利用所輸出的微小信號，必須將這些信號進行放大。傳感器用放大器配置于傳感器之后，用來放大信號，但必須高精度地放大微小信號時，則需要精細的模擬技術。

　　本產品利用ROHM所擅長的模擬技術，在1.7V低電壓工作條件下，不僅實現了輸入輸出全振幅，而且對于微小信號的處理精度比以往產品提高了約18倍，實現了更高精度（高共模信號抑制比）。

　　BD5291G 已于2013年8月份開始出售樣品（樣品價格50日元），計劃于2013年11月份開始暫以月產50萬個的規模投入量產。前期工序的生產基地為ROHM Hamamatsu Co.， Ltd.（日本濱松市），后期工序的生產基地為ROHM Electronics Philippines Inc.（菲律賓）。更小型封裝的BD5291FVE計劃于2013年12月份開始出售樣品（樣品價格50日元），2014年3月份開始暫以月產50萬個的規模投入量產，前期工序的生產基地為ROHM Wako Co.， Ltd.（日本岡山縣），后期工序的生產基地為ROHM Integrated Systems （Thailand） Co.， Ltd.（泰國）。

　　＜特點＞

　　1.低電壓工作與輸入全振幅兩者兼得

　　保證1.7V低電源電壓工作，同時實現輸入輸出全振幅，最適用于需要低電壓工作的眾多應用。

　　2.可高精度進行信號放大

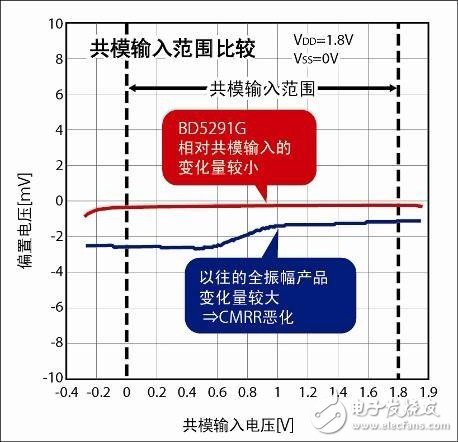

　　大幅降低在差分輸入段產生的偏置電壓的變化量，從而實現了高達70dB（Min）的共模信號抑制比?？筛呔鹊胤糯髠鞲衅鞯鹊奈⑿⌒盘?。

　?。夹庐a(chǎn)品詳情＞

　　本產品同時實現了通常難以兼得的低電壓工作、輸入輸出全振幅、高共模信號抑制比，非常有助于處理類似傳感器輸出信號這樣的微小信號的應用實現高精度化。另外，麥克風放大器、有源濾波器、緩沖放大器及放大電路等一般的運算放大器用途皆可使用。

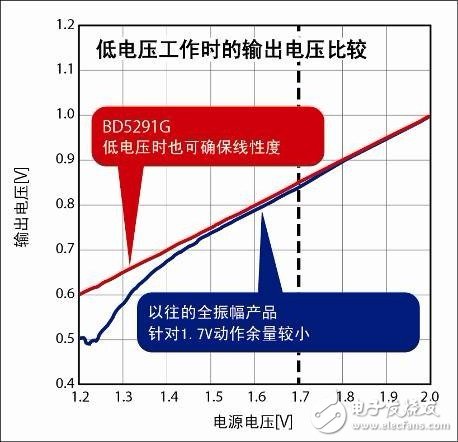

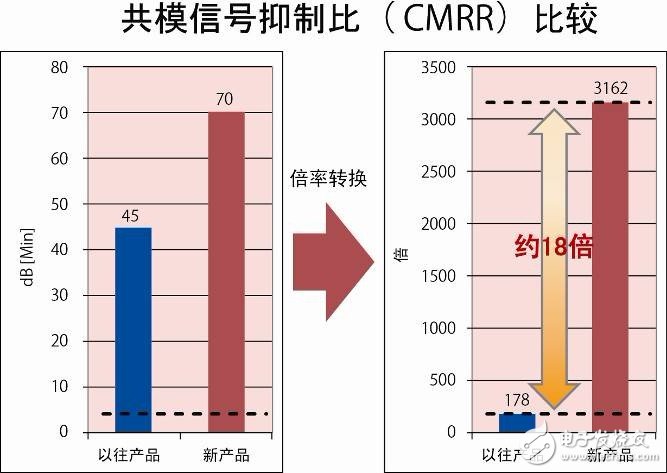

　　數字電源與模擬電源的一體化使電源電壓向低電壓化方向發展，以往的輸入輸出全振幅運算放大器的工作電壓只能保證1.8V以上，而本產品實現了1.7V的低電壓工作，可確保針對電源電壓波動的余量。不僅如此，共模信號抑制比方面，與以往產品的45dB（Min）相比，本產品高達70dB（Min），可進行更高精度的信號放大。（CMRR是共模信號的變化量與輸出電壓波動量的比值，45dB約178倍，70dB約3162倍）

　?。紤茫?/p>

　　◇智能手機

　　◇平板電腦

　　◇便攜式游戲機

　　◇便攜式CD / DVD播放器

　　等需要運動傳感器的設備

　　◇麥克風放大器

　　◇有源濾波器

　　◇緩沖放大器

　　◇放大電路

　　等一般的運算放大器用途

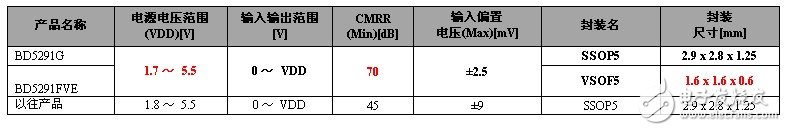

　　○ 新產品性能

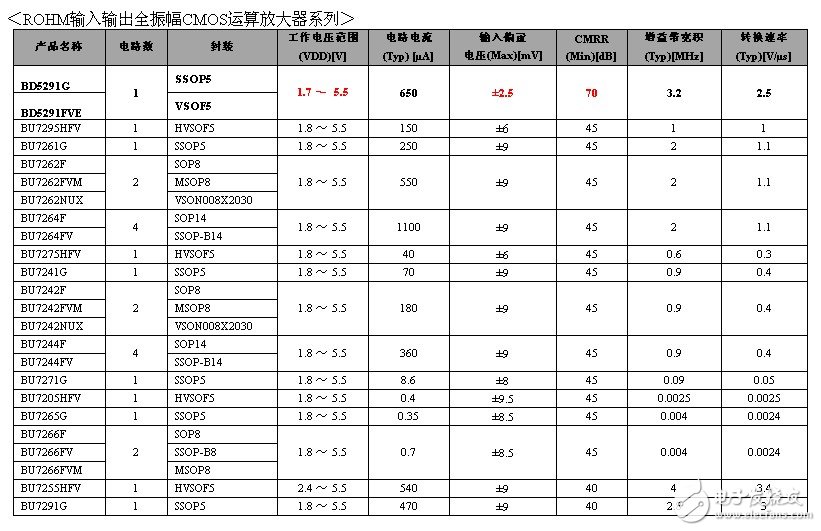

　　今后，ROHM也將繼續開發發揮低電壓工作、輸入輸出全振幅優勢的系列產品。

　　※SSOP5與SOT23-5相當

　?。夹g(shù)語解說＞

　　輸入輸出全振幅

　　可從電源電壓的下限（VSS）到電源電壓的上限（VDD）輸入、輸出信號的產品類型。

　　一般的運算放大器的最大輸出電壓振幅在電源電壓的上限（VDD）及下限（VSS）1V～2V左右的區域電路不工作。工作電源電壓較低時，可輸入的電壓范圍變窄，輸出電壓也無法充分提供。與此相比，輸入輸出全振幅運算放大器輸入電壓可從電源電壓的上限（VDD）到下限（VSS），輸出電壓可達到VDD及VSS。

　　?共模信號抑制比（CMRR / Common-Mode Rejection Ratio）

　　在放大器（Amplifier）中，向2個輸入引腳輸出完全相同的信號（共模信號）時，理想的結果是輸出為零。但實際上由于偏置電壓導致某種電壓輸出，造成誤差。衡量除去這種共模信號能力的尺度稱為共模信號抑制比（CMRR）。共模信號抑制比較高的放大器在放大共模電壓上的微小信號時，或兩個信號的電壓差分較重要時等情況下選用。
