引言
串行通信即串行數據傳輸，實現FPGA與PC的串行通信在實際中，特別是在FPGA的調試中有著很重要的應用。調試過程一般是先進行軟件編程仿真，然后將程序下載到芯片中驗證設計的正確性，目前還沒有更好的工具可以在下載后實時地對FPGA的工作情況和數據進行分析。通過串行通信，可以向FPGA發控制命令讓其執行相應的操作，同時把需要的數據通過串口發到PC上進行相應的數據處理和分析，以此來判斷FPGA是否按設計要求工作。這樣給FPGA的調試帶來了很大方便，在不需要DSP等其他額外的硬件條件下，只通過串口就可以完成對FPGA的調試。本文采用QuartusⅡ3.0開發平臺，使用Altera公司的FPGA，設計實現了與PC的串行通信。

圖1   總體框圖

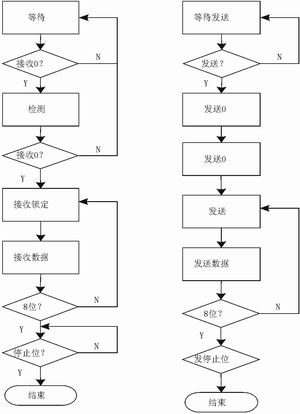

圖2 發送接收流程圖

圖3  狀態機變換

總體設計
主要設計思想：PC向串口發送命令，F(xiàn)PGA通過判斷接收的控制字執行相應的操作，總體框圖如圖1所示。
設計包括三部分：1、通過向I/O端口發送高低電平以達到控制外部硬件的要求。2、完成芯片內部邏輯的變化。3、將需要的數據先存起來(一般采用內部或外部FIFO)，然后通過串口將數據發送到PC，PC將接收的數據進行處理和分析。串口采用標準的RS-232協議，主要參數的選擇：波特率28800bit/s、8位有效位、無奇偶校驗位、1位停止位。

FPGA中各模塊的實現
分頻模塊
設計中需要將3.6864MHz的時鐘進行64分頻變?yōu)?7600 波特作為其他模塊的時鐘基準。具體實現時采用一個6位計數器，將計數器的溢出作為時鐘的輸出即可實現整數分頻。
發送接收模塊
此模塊是整個設計的核心部分。設計流程如圖2所示。
在串行通信中，無論發送或接收，都必須有時鐘脈沖信號對所傳送的數據進行定位和同步控制，設計中采用的時鐘頻率是波特率的兩倍(57600 bit/s)。接收過程：初始狀態是等待狀態，當檢測到0時進入檢驗狀態，在檢驗狀態下如果再檢測到0則進入接收數據狀態，當接收完8位比特數后判斷是否有停止位，如果有則結束接收過程重新進入等待狀態。發送過程：初始狀態是等待狀態，當接收到開始發送的信號則進入發送過程，先發送起始位，再發送8位比特數，每位寬度為2個周期，當一個字節發送完畢后發送一個停止位，發送結束，重新回到等待狀態。
控制模塊
主要實現的功能是：判斷從PC接收的數據，根據預先設計的邏輯進行相應的狀態轉換。例如：給端口預置一個狀態；送開始發送的標志位，送準備發送的數據；給DDS送配置信號，控制FIFO的讀寫。程序中狀態機設計如圖3所示。
設計中需要注意的問題
波特率的選擇對于串口通信是很重要的，波特率不應太大，這樣數據才會更穩定。整個發送接收過程中起始位的判別和發送是數據傳輸?shù)那疤帷榱吮苊庹`碼的產生，在FPGA設計中的串行輸入和輸出端口都應該加上一個數據鎖存器。

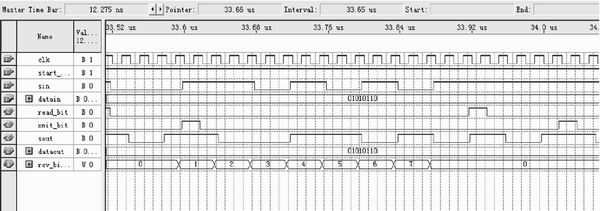

圖4  發送接收過程

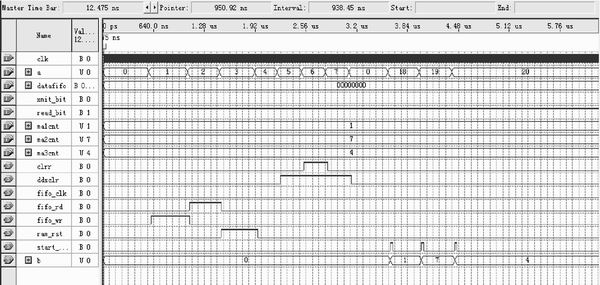

圖5  發送控制字過程

圖6  從FIFO讀數據的過程

仿真結果
基本的發送接收
如圖4所示，clk是時鐘信號(57600 bit/s)；start_xmit是開始發送標志位；sin是串行輸入；datain是并行輸出；read_bit是接收結束標志位；xmit_bit是發送結束標志位；sout是串行輸出；dataout是并行輸出；rcv_bit 是接收位數寄存器。發送接收模塊主要完成把從sin端口接收的串行數據變?yōu)椴⑿袛?shù)據送給dataout；把并行數據datain變成串行數據通過sout端口串行發送。
接收：判斷接收的串行數據sin是否是連續的兩個0，如果是則進入接收過程；每兩個時鐘周期接收1個比特的數據，依次接收到01101010，如果接收到停止位表明這個接收過程結束read_bit=1。根據串行通信協議，數據是按照先低位，后高位的順序發送的，所以實際接收的是01010110。發送：待發送的并行數據為01010110，當start_xmit=1發送有效，進入發送過程；首先發送兩個起始位0，保證長度為兩個時鐘周期，然后依次發送01101010，每兩個時鐘周期發送1比特，最后發送停止位，發送過程結束xmit_bit為1。
發送控制字
圖5中clk是時鐘信號；a是PC發來的16進制的控制字，也就是圖4中的并行輸出dataout； ma1cnt、ma2cnt、ma3cnt是三個寄存器；clrr是系統清零信號；ddsclr是DDS配置信號；fifo_clk，fifo_rd，fifo_wr，ram_rst是FIFO的時鐘、讀、寫、清零信號；start_xmit是發送開始標志位；b是準備發送的數據。當接收a為1時，fifo_wr置1；當a為18時，把ma1cnt的值送到b。其他的操作類似，主要是端口的置位，F(xiàn)IFO讀寫狀態的控制。
從FIFO中讀寫數據
圖6中SER_CLOCK是系統時鐘3.6864MHz，sa是分頻后的頻率57600bit/s；SIN是串行輸入；data是準備輸出的數據；SOUT是串行輸出；fifoclk、fifowr、fiford是FIFO的讀時鐘、寫、讀使能。讀過程：讀使能有效，先產生6個讀時鐘，但是不往SOUT發送數據，因為FIFO的前6個周期不是有效數據。然后產生一個讀時鐘，將FIFO的數據送到data，按照通信協議通過SOUT發送出去，發送結束再產生一個讀時鐘，讀取FIFO的數據，進行下一次串行輸出。

結語
隨著可編程器件的不斷發展和廣泛應用，F(xiàn)PGA與外圍設備的通信也越來越多。本文介紹的串行通信的實現具有可復制性，只需改變系統時鐘頻率和控制模塊就可以在其他場合下使用。
