采用FPGA和DSP直接控制硬盤實現存儲控制的方法

?摘? 要? 介紹了采用FPGA和DSP直接控制硬盤進行數據存儲的方法，并采用一片F(xiàn)IFO作為數據緩存，能夠滿足80Khz數據采樣率系統的存盤要求。
??? 關鍵詞? FPGA；DSP；硬盤；數據存儲
?
1　引言
??? 數據存儲是數據采集過程中的一個重要環節，目前大部分?jǐn)?shù)據存儲系統都是用內置工控機的方法完成數據保存任務，這種方法系統功耗大，硬件成本高，不適用于具有內記功能要求的系統。本系統采用FPGA和DSP直接控制硬盤進行數據存儲，并采用一片F(xiàn)IFO 作為數據緩存，設計思路比較新穎，硬件結構簡單，成本低，直接控制硬盤的方法可將系統功耗降至最低，具有自動內記功能，能及時存儲采集到的數據。本系統已經應用于某信號采集設備中，實踐證明可滿足使用要求，能夠滿足80Khz數據采樣率系統的存盤要求。
2　系統實現方案
??? 本設計采用FPGA和DSP直接控制硬盤[1][2]，并采用一片F(xiàn)IFO作為數據緩存，系統采用DSP完成文件管理工作，利用FPGA實現DSP與硬盤的接口。具體框圖如圖1所示。

圖1? 方案實現框圖
??? 首先由采集控制板FPGA將FIFO復位，需要儲存數據時數據流直接將數據寫入FIFO，當存儲控制板FPGA查詢到FIFO的狀態為非空時就輸出BIO信號通知DSP啟動存盤程序。DSP先訪問硬盤確定所需參數，如下一個文件應使用的文件名，保存文件的邏輯扇區號等。然后DSP向硬盤發出存盤命令，當硬盤響應控制命令后，DSP通知FPGA可以向硬盤傳輸數據。存盤時FPGA從FIFO中讀出數據并將數據打包，由8bit變?yōu)?6bit，并寫入硬盤數據寄存器。當存滿40M時，DSP通知采集控制系統已寫滿一個文件，采集控制系統將FIFO復位完成一次存盤操作。
3　存儲控制程序流程
??? 程序啟動后，首先將硬盤Device register中的SRST置1使硬盤復位，在硬盤復位后讀取MBR0和BPB0，在FAT中找到Special Sector并檢查是否有標志位0x55FF，如果沒有則說明硬盤是第1次被使用，如果有則從中讀取參數準備傳輸數據。
??? (1) 為了在每次啟動程序后能迅速查找到應使用的文件名、下一個空簇的位置、正在使用的磁盤等參數，將硬盤第3簇中第1扇區標志為Special Sector，用于儲存這些參數。

??? (2)每個磁盤被劃分出200M空間為保留區，當發現磁盤空間不足200M時即顯示磁盤已滿，不在用當前磁盤存儲數據而是使用下一個磁盤。
??? (3)每個磁盤第2簇為目錄區，因使用短文件名無子目錄，所以當每簇為16扇區時目錄區共可儲存256個文件名。
??? (4)數據文件大小固定為40M。
??? 如果硬盤是第一次被使用，則主機順次讀取MBR0、BPB0、MBR1、BPB1直到查詢到最后一個硬盤分區，并將相關參數如每個分區的大小、分區的邏輯地址、每個分區數據空間起始段的邏輯地址、FAT表邏輯地址等信息寫入Special Sector，并做一個文件的目錄（32字節）將第一個文件命名為“000.dat”。
??? 當FAT中第三簇被標志為壞簇時，表明已經在硬盤上劃分Special Sector并已存入硬盤參數。主機從Special Sector中讀取下一個可用空簇，并計算這一簇在FAT中的位置并將FAT讀入C54的RAM中，讀取Special Sector中的文件名及相關參數并將其寫入目錄區。然后查詢BIO，當BIO為低電平時開始傳輸數據（參見儲存板接口），傳輸數據時FPGA啟動元件 trans_data，由主機發出XF作為啟動信號。FPGA從FIFO中每讀出2Bytes向硬盤寫一次，連續寫256次，即向硬盤傳輸512字節數據。主機每發出一個XF下降沿FPGA就從FIFO中讀取512字節數據并存入硬盤。

?? 傳輸40M數據結束后，主機將根據傳輸?shù)纳葏^(qū)數填寫FAT表，判斷硬盤空間是否小于200M、已儲存的文件數是否大于256，如果為真則再次存儲數據時將使用下一個磁盤分區。
4　硬盤操作控制流程
??? 我們一般習慣稱硬盤接口為IDE接口[3]，對硬盤的操作如讀寫扇區，發送命令等都是通過讀寫寄存器來完成的，每向硬盤發送一組命令后都要讀取狀態寄存器中的信息，通過狀態寄存器的值來判斷硬盤是否已經執行完所發送的命令。
4.1? 硬盤啟動操作

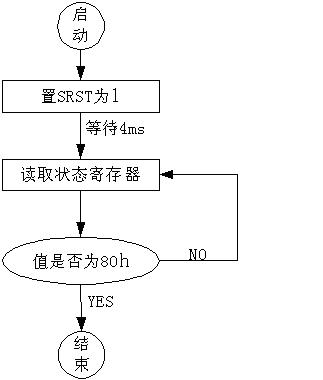

??? 硬盤加電后應先將硬盤復位，硬盤復位方式有三種，本設計采用的是將SRST置1，當SRST被置1后硬盤立即復位，這時應至少等待2ms才讀取Status register。如果Status register的值為80h，則表明硬盤已完成復位。硬盤啟動流程見圖2。

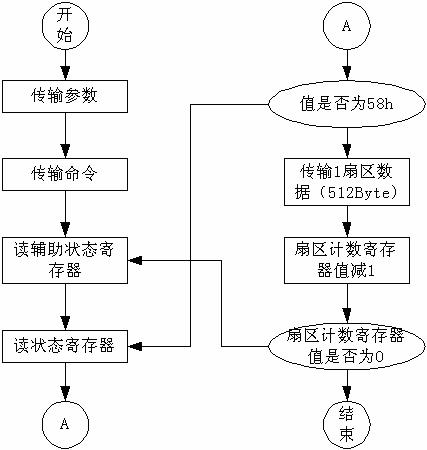

圖3? 扇區讀寫操作程序流程圖
4.2? 扇區讀寫操作
??? 首先應向硬盤發送命令參數，將要讀寫的扇區數目寫入Sector count register，將扇區的邏輯地址寫入LBA High register、LBA Mid register和LBA Low register，將要接收命令的設備號寫入Device register。流程見圖3。
??? LBA＝（柱面編號×磁頭數＋磁頭編號）×扇區數＋扇區編號－1
??? 將命令READ SECTOR或WRITE SECTOR寫入Command register后，在400ns內Status register的值并不可靠，所以需等待400ns才能讀取Status register，這段等待時間可以通過讀取Alternate Status register和Error register度過，讀取的數值應被丟棄。當狀態寄存器的值為58h時，表示硬盤已經可以從Data register接收或傳輸數據。

????????????????????
4.3? DMA操作流程
??? DMA操作與I/O操作相似，流程見圖4，首先應向硬盤發送命令參數，將要讀寫的扇區數目寫入 Sector count register，將扇區的邏輯地址寫入LBA High register、LBA Mid register和LBA Low register，將要接收命令的設備號寫入Device register。將命令READ DMA或 WRITE DMA寫入Command register后，在400ns內Status register的值并不可靠，所以需等待400ns才能讀取Status register，這段等待時間可以通過讀取Alternate Status register和Error register度過，讀取的數值應被丟棄。當狀態寄存器值為58h時主機應給出DMA初始化時序開始傳輸數據。

?
???????????????????????????
圖4 　DMA操作流程圖
5　設計中的重點
5.1? 采樣率問題
??? 數據采集及存儲系統一般都有采樣率要求，采樣率一般要求大于50K，才能滿足快速實時采集數據的要求。本系統中速度較慢的環節是硬盤存儲環節，硬盤接口設計存盤速度為7.8Mbyte/S，顯然采集速率與存盤速率并不匹配，解決的措施為采用一片 FIFO作為數據緩沖區。由于對硬盤操作過程中，需不斷查詢其狀態，而硬盤狀態改變時間又不確定，所以要選用存儲深度較大的FIFO作為緩存，IDT公司的72V2101滿足設計要求[5]。工作時數據直接將數據寫入FIFO，F(xiàn)PGA查詢FIFO的狀態，為非空時，協調DSP訪問硬盤，進行存儲操作，這樣采用FIFO作為緩存的方案解決了速率匹配問題[4]，當采樣率為80k時，數據流為5Mbyte/S，本系統設計存盤速度為7.8Mbyte/S，可以滿足80K以內數據采樣率系統的存盤要求。
5.2? 硬盤存儲地址問題
??? 硬盤中數據如何存儲是本設計中另一個重點問題，主要考慮文件存儲的地址及文件目錄情況。本設計中硬盤文件的存儲采用FAT32文件系統，引導扇區記錄了文件分配表的地址、個數、大小、簇的大小等信息。文件邏輯地址＝數據段起始地址＋（簇號— RootClus）×SecPerClus；數據段起始地址＝BPB地址＋RsvdSecCn＋FATSz32×NumFATs。）文件目錄設計采用短文件名，每個文件名和相關信息占用32字節，每個磁盤第2簇為目錄區，因使用短文件名無子目錄，所以當每簇為16扇區時目錄區共可儲存256個文件名。
6　結束語
??? 本系統數據存儲量較大，較傳統使用工控機進行數據存儲功耗較低，適合于工作環境局限、系統要求具有自動內記功能的工況下。本系統已經應用于某信號采集設備中，實踐證明可滿足使用要求，系統工作穩定，沒有數據溢出現象。當然本系統還有一定不足，如不能存儲任意長度數據文件，只能存儲40M長度文件，還需進一步完善。
