目前，用光學產生太赫茲激光的方法主要有以下幾種，太赫茲氣體激光器；利用超短激光脈沖光電導或光整流產生太赫茲輻射；利用非線性差頻過程(DFG)和參量過程產生太赫茲波。國內建立的掃描式太赫茲成像系統中。太赫茲輻射源采用的是小型商用連續CO2激光泵浦太赫茲激光器，它已獲得推廣應用，是一種遠紅外激光源，結構緊湊，輸出較穩定，功率較高。
掃描式太赫茲成像系統的原理是：太赫茲激光器產生連續的THz激光，光波首先通過斬波器，從而產生一系列的太赫茲脈沖。為了消除太赫茲光的發散，一般要采用一個聚乙烯透鏡準直光路，將激光聚焦在待測樣品上。樣品被置于一個由計算機編程控制的、可沿x，y方向掃描的線性步進平臺上，平臺載著待測樣品在光焦處二維移動。為了實現較好的成像效果，系統通過一個透射率高，損耗小的聚乙烯透鏡將帶有樣品信息的THz光聚焦在探測器上，將光波的光強轉換為電壓值；轉換后的電信號經過采樣、A／D轉化，然后傳輸給計算機構建太赫茲圖像。
這里的主要工作是利用凌華公司生產的PCI-9812數據采集卡，針對美國相干公司生產的P4-42探測器，設計出用于太赫茲成像系統的數據采集系統。

l PCI-9812數據采集卡介紹
PCI-9812是***凌華科技公司推出的基于32位PCI總線的四通道高速數據采集卡，12位的模擬量輸入分辨率，板內帶有32 KB的FIFO緩沖器，最高采樣頻率可以達到20 MHz，這就保證了數據采集電路較高的精度和速度。它具有軟件觸發、前觸發、后觸發、中間觸發和延時觸發五種觸發方式，可以通過軟件編程選擇。此外，它還具有內部脈沖、外部脈沖和外部正弦三種可供編程選擇的A／D時鐘源。在本文的采集系統中，采用了軟觸發的觸發模式，采用了內部脈沖時鐘源。
采集卡能達到的最高采樣率與采樣的通道數、采集的數據量以及PCI總線帶寬有關。當單次觸發采集的所有通道數據總量不超過32 KB的FIFO緩存時，每通道都可以按最高的20 MHz A／D采樣速度來采樣。當數據總量超過32 KWord的FIFO緩存區時，要以DMA方式直接傳送數據到計算機內存。在本文的采集系統中，使用了一個通道，選擇的是通道0，可供FIFO達到32 KB，最大數據傳輸能力為40 MB／s。需要注意的是，在電路連接時不僅要考慮PCI-9812輸入電壓的范圍，還應該考慮輸入阻抗的問題，PCI-9812具有四個能同時高速采集雙極性信號的A／D轉換器，輸入電壓范圍為-1～+1 V或-5～+5 V，可通過硬件的焊封進行選擇，輸入阻抗也可通過電路板上的硬件焊封來選擇。可以選擇的阻抗值有：當-1～+1 V輸入時的15 MΩ和50 Ω(默認值)；當-5～+5 V輸入時的1．25 kΩ和50 Ω(默認值)。P4-42探測器采用的是15 V電壓源，輸出電阻為50 Ω，其輸出最大電壓值約為12 V，所以在連接采集卡前要串聯一個分壓電阻。本文的采集卡輸入范圍為-5 V～+5 V，輸入電阻為1．25 kΩ，串聯的分壓電阻為1．8 kΩ。此時，輸入到采集卡的最大電壓值為4．84 V。

2 軟件系統的設計

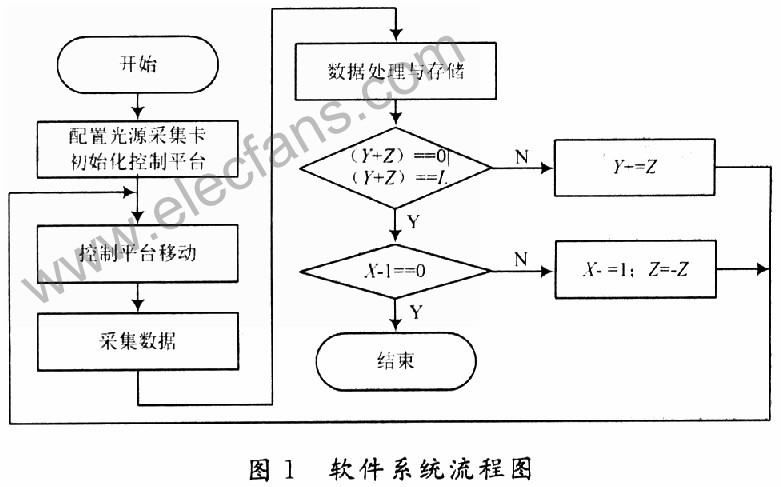

PCI-9812采集卡支持VC／C++，VB，BorlandC++，Borland Delphi，Labview等軟件開發平臺，主要使用VC++6．0。主要包括掃描控制模塊、數據采集模塊和數據處理模塊，軟件系統設計的流程圖如圖1所示。對于逐點掃描的太赫茲成像系統，其成像過程就是一個循環掃描過程。平臺載著待測樣品移動到待測位置后，計算機控制THz源發射激光，探測器接收光信號并轉換成電壓值，數據采集卡采集電壓值，并傳輸給計算機，由計算機將數據進行處理，生成該位置點(x，y)的像素值并存儲，然后再控制平臺移動向下一個待測位置進行掃描。掃描控制模塊用于實現對光路部分的控制，它主要包括了激光頻率的選擇，斬波頻率的設置，二維移動平臺的設置等功能。為了保證各個像素點之間信息無錯亂，信息傳輸?shù)倪^程中就要確保二維平臺的移動與數據采集記錄的同步。計算機通過串口來控制平臺伺服系統，設置步幅和方向。為了節省掃描時間，移動平臺則采取“S”型移動，系統運行時，由參數z的符號決定平臺的移動方向，將Z的初始數值設置為1，通過Y+Z就可以得出此時采集點的準確像素點坐標，這就保證了計算機存儲數據的各個像素點(x，y)與掃描樣品中各個投射位置是對應的，不會出現像素點混亂的現象。
