在電路及設備中，一般都需要穩定的直流電源供電。它將頻率為50Hz、有效值為220V的單相交流電壓轉換為幅值穩定、輸出電流為幾十毫安以下的直流電壓。單相交流電經過電源變壓器、整流電路、濾波電路和穩壓電路轉換成穩定的直流電壓，穩壓管。直流電源的輸入為220V的電網電壓（即市電），一般情況下，所需直流電壓的數值和電網電壓的有效值相差較大，因而需要通過電源變壓器降壓后，再對交流電壓進行處理。變壓器副邊電壓有效值決定于后面電路的需要。目前有些電路不用變壓器，而采用其它方法降壓。這里介紹的是一種直流穩壓電源功能電路，主要目的是學會選擇變壓器、整流二極管、濾波電容及集成穩壓器來設計直流穩壓電源。

　　1.1 簡介EDA技術

　　語音識別（Speech Recognition）最基本的定義是。語音處理和識別是利用計算機對語音信號進行分析和綜合，從而實現人類語音的自動理解和處理的一門學科。隨著電子通信技術的飛速發展，電路設計軟件（EDA）應用越來越來廣泛，作為一名電子信息工程的學生，熟練的掌握一門EDA軟件是必不可少的，此次要設計的直流穩壓電源電路，正逢學校給我們開設的EDA實踐課，正為我們學習應用EDA軟件提供了一個良好的機會，這是在我們學完了理論知識后所做的一次嘗試性的實踐工作，也是為了檢驗我們所學的理論知識，鍛煉我們將理論聯系實際的能力，也為我們今后走向?qū)嶋H的工作崗位打下了一定的基礎。

　　1.2 直流穩壓電源定義

　　直流穩壓電源電路：在電路及設備中，一般都需要穩定的直流電源供電。它將頻率為50Hz、有效值為220V的單相交流電壓轉換為幅值穩定、輸出電流為幾十毫安以下的直流電壓。

　　印刷電路板（printed current board）

　　電子設計自動化（electronic design automatication）

　　1.3 設計的意義

　　在電路及設備中，一般都需要穩定的直流電源供電。它將頻率為50Hz、有效值為220V的單相交流電壓轉換為幅值穩定、輸出電流為幾十毫安以下的直流電壓。單相交流電經過電源變壓器、整流電路、濾波電路和穩壓電路轉換成穩定的直流電壓，穩壓管。直流電源的輸入為220V的電網電壓（即市電），一般情況下，所需直流電壓的數值和電網電壓的有效值相差較大，因而需要通過電源變壓器降壓后，再對交流電壓進行處理。變壓器副邊電壓有效值決定于后面電路的需要。

　　第2章 串聯式直流穩壓電源的基本原理

　　2.1 原理簡介

　　以嵌入式技術為基礎，構建的嵌入式系統，是一種以應用為中心，以計算機技術為基礎。串聯式直流穩壓電源一般由電源變壓器、整流濾波電路和穩壓電路所組成。單相交流電經過電源變壓器、整流電路、濾波電路和穩壓電路轉換成穩定的直流電壓，其方框圖及各電路的輸出電壓波形如圖1所示，下面就各部分的作用加以介紹。

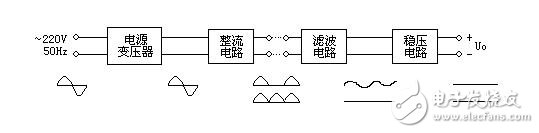

　　圖1直流穩壓電源的方框圖

　　直流電源的輸入為220V的電網電壓（即市電），一般情況下，所需直流電壓的數值和電網電壓的有效值相差較大，因而需要通過電源變壓器降壓后，再對交流電壓進行處理。變壓器副邊電壓有效值決定于后面電路的需要。目前有些電路不用變壓器，而采用其它方法降壓。

　　變壓器副邊電壓通過整流電路由交流電壓轉換為直流電壓，即將正弦波電壓轉換為單一方向的脈動電壓。半波整流電路和全波整流電路的輸出波形如圖中所畫?？梢钥闯?，它們均含有較大的交流分量，會影響負載電路的正常工作；例如，交流分量會混入輸入信號被放大電路放大，甚至在放大電路的輸出端所混入的電源交流分量大于有用信號，因而不能直接作為電子電路的供電電源。應當指出，圖中整流電路輸出端所畫波形是未接濾波電時的波形，接入濾波電路后波形將有所變化。

　　為了減小電壓的脈動，需通過低通濾波電路濾波，使輸出電壓平滑。理想情況下，應將交流分量全部濾掉，使濾波電路的輸出電壓僅為直流電壓。然而，由于濾波電路為無源電路，所以接入負載后勢必影響其濾波效果。對于穩定性要求不高的電子電路，整流、濾波后的直流電壓可以作為供電電源。

　　交流電壓通過整流、濾波后雖然變?yōu)榻涣鞣至枯^小的直流電壓，但是當電網電壓波動或者負載變化時，其平均值也將隨之變化。穩壓電路的功能是使輸出直流電壓基本不變電網電壓波動和負載電阻變化的影響，從而獲得足夠高的穩定性。

　　第3章 電源電路結構

　　3.1 電源變壓器

　　變壓器Tr的作用是將電網200V的交流電壓U1變換成整流濾波電路所需要的交流電壓U2。變壓器副 邊與原邊的功率比為

　　P1/P2=η

　　式中η為變壓器的效率。一般小型變壓器的效率如下表所示

　　副邊功率P2《10VA10～30VA30～80VA80～200VA

　　效率η0.60.70.80.85

　　通過上表可以算出變壓器的原邊的功率。

　　3.2 簡介EDA技術整流濾波電路

　　整流二極管V1～V4組成單相橋式整流電路，將交流電壓U2變成脈動的直流電壓，再經濾波電容C濾除紋波，輸出直流電壓U1。U1與交流電壓U2的關系為：

　　U1=（1.1-1.2）U2

　　式中U2為交流電壓U2的有效值。

　　每只整流二極管隨的最大反向電壓Unn為：

　　Unn=2U2

　　通過每只二極管的平均電流ID為：

　　ID=1/2IR=0.45 U2/R

　　式中R為整流濾波電路的負載電阻，為電容C提供放電回路同，RC放電時間常數應滿足：

　　RC》（3-5）T/2

　　式中T為50Hz交流電壓的周期，即T＝20ms

　　3.3 穩壓電路

　　串聯型穩壓電路組成框圖如下所示，

　　圖2 串聯型穩壓電路框圖

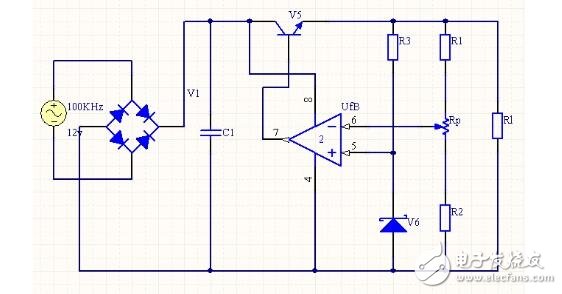

　　它由調整管、取樣電路、基準電壓和比較放大電路等部分組成。由于調整管與負載串聯，故稱為串聯型穩壓電路，在圖一中，V5為調整管，它工作在線性放大區，故又稱為線性穩壓電路。R3和穩壓管V6組成基準電壓源。為集成運放A的同相輸入端提供基準電壓，R1、R2和RP組成取樣電路，它將穩壓電路的輸出電壓分壓后送到集成運放A的反相輸入端，集成運放A構成比較放大電路，用來對取樣電壓與基準電壓的差值進行放大 ，當輸入電壓UI增大引起輸也電壓Uo增加時，取樣電壓UF隨之增大 ，UZ與Up的差值減小，經A放大后使調整管的基極電壓UBI減小，集電極ICI減小，管壓降UCE增大 ，輸出電壓Uo減小，從而使得穩壓電路的輸出電壓上升趨勢受到抵制，穩定了輸出電壓，同理，當輸入電壓UI減小或負載電流IO增大引起UO減小時，電路將產生與上述相反的穩壓過程，亦將維持輸出電壓基本不變。

　　可見，穩壓過程實質上就是一個閉環的電壓負反饋過程。目前已廣泛采用集成電路穩壓器來完成穩壓過程，使直流穩壓電源的設計、安裝和調試變得簡單、易于實現。

　　第4章 線性集成穩壓器

　　能夠完成穩壓功能的集成穩壓器種類很多，要把調整管工作在線性放大區還是工作 在開關狀態，將其分為線性集成穩壓器和開關集成穩壓器，下面分別加以介紹。

　　線性集成穩壓器中，由于三端式穩壓器只在三個引出端子，性能穩定、價格低廉等優點，因而得到廣泛的應用 。三端式穩壓器有兩種，一種輸出電壓是固定的，稱為固定輸出三端穩壓器，另一種輸出電壓是可調的，稱為可調輸出三端穩壓器。

　　4.1 三端固定輸出集成穩壓器

　　所謂三端式，是指它有三個端子，輸入端、輸出端和公共端。三端固定輸出集成穩壓器通用產品有CW7800系列和CW7900系列輸出電壓由具體型號中的后兩個數字代表，有5V、6V、9V、12V、15V、18V、24V等檔次，其額定輸出電流以78后面所加字母來區分。L表示0.1A，M表示0.5A，無字母表示1.5A。例如CW7805表示輸出電壓為＋5V，額定輸出電流為1.5A。

　　4.1.1 內部電路結構

　　下圖是VW7800系列集成穩壓器的內部組成框圖。

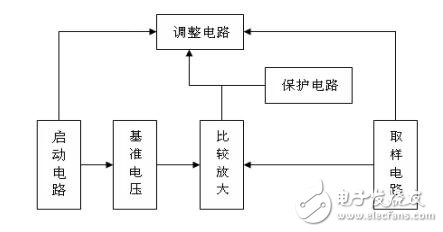

　　圖3 CW7800集成穩壓器內部電路組成框圖

　　由圖可見，除增加了一級啟動電路外，其余部分與上面所述穩壓電路完全一樣 ，其基準電壓源的穩定性更高，保護電路更完善。

　　下圖是CW7800系列集成穩壓器的電路原理圖，它由啟動電路、基準電壓電路 、誤差放大電路調整管及保護電路等組成。

　　4.1.2 CW7800 應用電路

　　下圖是7800系列穩壓器的基本應用電路。由于輸出電壓決定于集成穩壓器，所以下圖電壓為12V，最大輸出電流1.5A。為使電路正常工作，要求輸入電壓U1比輸出電壓U0至少大2.5～3V。輸入端電容C1 用以抵消輸入端較長接線的電感效應，以防止自激振蕩，還可抑制電源的高頻脈沖干擾，一般?。?.1～1）μF。輸出端電容C2、C3用以改善負載的瞬態響應，消除電路的高頻噪聲，同時也具有消振的作用。C1 、C2最好采用漏電流小的鉭電容。V是保護二極管，用來防止在輸入端短路時輸出電容C3所存儲電荷通過穩壓器放電而損壞器件，CW7900系列的接線與CW7800系列基本相同。

　　圖4 CW7800基本應用電路

　　圖中IQ為穩壓靜態工作電流，一般為5mA，最大可達8mA;UXX為穩壓器的標稱輸出電壓，要求I1= UII/R1 5 IQ。整個穩壓器的輸了電壓UO由圖可得：

　　UO=UII+（ I1+IQ） R2=UII+（UII/ R1+ IQ）/ R2=（1+ R2/ R1） UII+ IQ R2

　　若忽略IQ的影響，則

　　UO（1+ R2/ R1） UII

　　由此可見，提高R2、R1的比值，可提高UO。這種皎潔的缺點 是當輸入電壓變化時，IQ也變化，將降低穩壓器的精度。

　　圖5 提高輸出電壓的電路

　　下圖為采用CW7815和CW7915三端穩壓器各一塊組成的具有同時輸出＋15V、－15V電壓的穩壓電路。

　　集成穩壓器輸出端串入阻值合適的電阻，就可以構成輸出恒定電流的電源，如下圖所示 ，

　　圖6 恒流源電路

　　圖中，RL為輸出負載電阻，電源輸出電壓U1＝10V，CW7805為金屬封裝，輸出電壓UB＝5V，因此由圖可求得向RL輸出電流IO為：

　　IO=U23+IQ

　　式中，IQ是穩壓器靜態工作電流，由于它受U1及溫度變化的影響，所以只有當U23/R》》 IQ時，輸出電流IQ才比較穩定，由下圖可知，U23/R=5V/10=0.5A顯然比IQ大得多，幫IQ0.5A，受IQ的影響很小。

　　第5章 印刷電路板制作

　　5.1 電源電路的原理圖設計

　　印刷電路板設計的過程可以分三大補，其一是電路原理圖的繪制，其二是根據電路圖生成網絡表，最后是設計印刷電路板圖。電路原理圖的設計好壞，直接影響到以后印制電路板的設計。

　　5.1.1 原理圖的繪制

　　首先打開原理圖的工作界面，將所有元?dú)舛紡膸熘刑崛〕鰜?，放在圖紙上，變調整好位置。元?dú)饧胖猛戤?，將開始連接線路，導線是指元件電氣點之間的連線Wire。Wire具有電氣特性，而繪圖工具中的Line不具有電氣特性，不要把兩者搞混。

　　圖7 完成導線連接的原理圖

　　5.1.2 生成網絡表

　　網絡表是描述電路元件的編號、封裝及元件管腳之間連接關系的列表。是PCB設計中自動布線的向?qū)砸罁?jù)，它是由電路原理圖創建而得到的。執行菜單Tools中的Cteate Netlist命令，系統自動生成以.net為后綴名的網絡表。

　　元件的布局有自動布局和手工布局兩種方式，可以根據自己的習慣和設計需要可以選擇自動布局，也可以選擇手工布局。在一般情況下需要兩者結合才能達到很好的效果。先利用PCB編輯器所提供的自動布局功能自動布局。在自動布局完成后，再進行手工調整，這樣可以更加快速、便捷地完成元件的布局工作。

　　5.1.3 設計印刷電路板圖

　　由電路原理圖生成網絡報表（因?yàn)榫W(wǎng)絡報表是原理圖與印制電路板之間的一座橋梁，是印制電路板的靈魂），然后在新建的PCB文件中（新建的PCB板由PCB向?qū)桑黜?xiàng)參數都已設定好了）導入網絡報表和元器件封裝庫，最后自動生成PCB板圖，自動生成的板圖。為了使板圖上個元器件的布局更為合理和美觀，同時又為了元器件之間的走線更加清晰，還要利用Protel提供的手動布線功能重新布線對PCB板圖進行手工調整，調整后的PCB板圖如下圖所示。

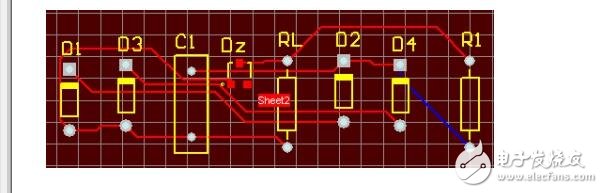

　　圖8 最后的布線結果PCB

　　5.2 輸出直流電壓信號仿真

　　首先給電路加頻率為50Hz、有效值為220V的單相交流電壓在設置完所以的參數后，運行仿真程序，執行菜單命令Design→Simulation→Mixed Sim，執行該命令后，系統彈出仿真方式設置對話框，在設置完所有的參數后，單擊OK按紐，則系統進行電路仿真，

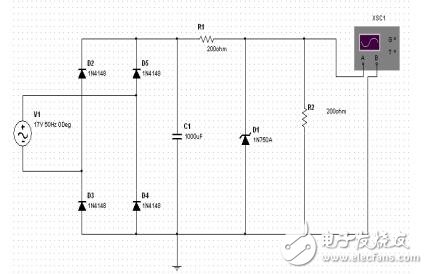

　　圖9 仿真電路圖

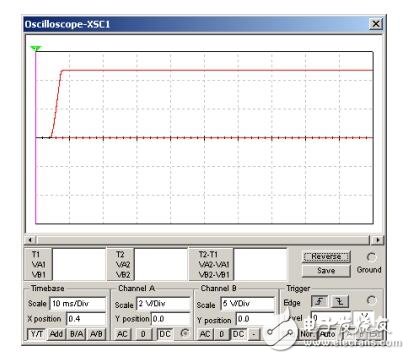

　　圖10 輸出直流電壓的仿真結果

　　結論

　　通過這次設計可以說獲益非淺，經過這段時間的設計和學習，我基本了解和掌握了利用Mutisim 2001和Protel DXP 2004來設計電路并進行仿真，Mutisim 2001和Protel DXP 2004擁有豐富的元件庫，他不僅擁有實際生活中所存在的元器件同時還擁有在線更新的功能，及時的添加更新元件，更深刻的體會到兩種應用型軟件在進行電路設計中的重要作用。利用它們內可以輕松的完成設計﹑仿真﹑制版一系列過程，為我們完成電路設計提供了極大的方便。
