在實施無鉛工藝之后，我們必須經常跟進、監察和分析數據，以保持工藝在控制之中。

　　無鉛焊接已經引入了，因此無數的問題也提出來了。盡管如此，許多問題還是必須回答的，包括無鉛的定義、它的實施成本、和甚至是否所有技術問題已經解決。但是，實驗繼續在新的無鉛合金的可靠性上提供好的數字。

　　本文討論成本與能量效應，并展示工藝必須不斷地檢驗，因?yàn)榧夹g(shù)與工藝知識在將來會改進的。一個標準改進模式，比如德明循環(Deming cycle)，可用來維護無鉛焊接工藝的控制，作出調整和改進，并在可能的時候?qū)崿F(xiàn)成本的節約。

　　材料成本

　　焊錫

　　作為一個例子，某種焊接機的錫鍋含有大約760公斤的錫鉛(SnPb)合金。用SnPb來填滿錫鍋將花大約$3,960美元。SnPb的密度為8.4 g/mm3。用錫銅(SnCu)合金填滿相同的錫鍋需要661公斤，其密度為7.31g/mm3 :

　　質量 = (7.31 ÷ 8.4) x 760 = 661.

　　結果是焊錫成本增加28%或$5,063美元。其它無鉛替代方案，如錫銀(SnAg, 135%)和錫銀銅(SnAgCu, 145%)對焊錫成本的影響甚至更大。

　　考慮到焊接點和將SnPb與無鉛進行比較，我們可以作下列計算。如果形狀相同，那么無鉛合金的質量將較少，由于其密度較大。對于一個SnCu焊接的通孔引腳連接器，焊錫質量為：(ρSnCux ρSnPb) x massSnPb

　　因?yàn)楹更c(diǎn)看上去不同，濕潤可能較差，焊點的角度不同，我們必須驗證是否計算的質量差別大約等于焊接點的實際質量增加。

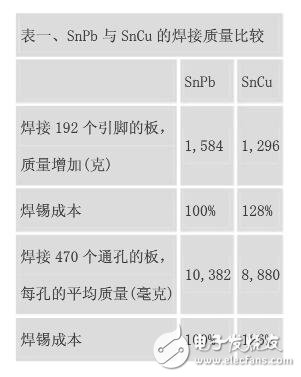

　　為了證實，我們焊接一塊有連接器的板(每塊板總共192個引腳)，稱出焊接前后的重量差別(表一)。重量的增加多少都是所焊接的焊錫。

　　助焊劑

　　象在所有焊接工藝中一樣，助焊劑起主要的作用?？珊感院秃附尤毕菘梢愿倪M(jìn)和減少，如果使用正確的助焊劑。如果我們實施“綠色”焊接工藝，我們使用無VOC的水基助焊劑，它比醇基助焊劑有一些優勢。

　　幾個試驗?zāi)壳耙呀?jīng)證明無VOC的助焊劑與無鉛焊錫比免洗助焊劑顯示較好的結果。特別是對于板上的殘留物和可焊性，它們是較好的。一個理由就是應用到板上的數量較少了。在助焊劑中的活性劑和化學物質在水中比在醇類中反應更有化學活性。雖然無VOC的助焊劑更貴，用這些助焊劑的總成本大約是相同的或甚至更少，因?yàn)橛糜诤附拥目倲?shù)量將減少。

　　如果可焊性提高，返工的數量將減少。助焊劑數量減少也將造成維護減少。清潔機器的零部件將較容易，可以用熱水而不是化學品和儀器來完成。

　　可是，錫球的數量隨著無VOC助焊劑的使用而增加。這個增加的部分原因是工藝中較高的溫度，使得阻焊(solder resist)軟化。與錫鉛工藝比較，這些錫球的清除要容易得多。

　　新的無VOC助焊劑現在正在開發。助焊劑供應商正嘗試將松香溶解與水基助焊劑，在錫球數量上的減少另人贊賞。這些研究將繼續下去，因?yàn)榇蠖鄶?shù)助焊劑供應商還沒有成功地找到正確的配方。

　　元件

　　對于許多元件，改變引腳的最終表面涂層將不是一個主要問題。如果發生對無鉛表面涂層的將來很大的需求，那么元件供應商更可能在將來轉換而不是現在。因?yàn)榧夹g(shù)是現成的，這些元件的價格預計不會大幅地增加。

　　SnAg與SnAgCu錫球?qū)τ贐GA似乎是SnPb的一個可接受的替代。對于周邊封裝的替代引腳表面涂層正在研究之中，可靠性和錫須(tin whisker)問題必須解決。較高的工藝溫度增加對元件潮濕敏感性性能和封裝完整性的要求?？梢越?jīng)受較高溫度，如280°C 5秒鐘，的塑料現在正在設計，將會把價格推高。因此，需要一種具有高精度(ΔT較小和良好的傳熱)的回流焊接爐來運行無鉛溫度曲線，滿足較便宜元件的規格。如果能將最高峰值溫度限制在245°C，并且將所有的焊錫按照無鉛錫膏的規格帶到熔點以上，那么對于用戶可以得到元件成本的減少。

　　板的材料

　　除了禁止鉛之外，鹵化阻燃劑(halogenated flame retardants)也將從板的材料中消除。因此，使用無鉛表面涂層的新的板材必須用較高玻璃態轉化溫度(Tg)來經受較高的工藝溫度。這些新的板材，以及無鉛表面涂層，將影響價格?，F(xiàn)在還不清楚這些價格將增加多少，因?yàn)槎鄶?shù)電路板供應商還在優化板材的選擇與其制造工藝。

　　氮?dú)?/h3>

　　回流焊接爐。在回流焊接中，人們經常討論氮?dú)獾谋匾?。一些工藝要求氮?dú)猓驗樗岣呖蓾駶櫺?，得到較好的焊接點的可靠性。在其它工藝中，氮?dú)饪赡茉斐筛嗟脑Q立，因此禁止或控制在一定水平。

　　即便在回流焊接工藝中惰性氣體可能有幫助，但還有問題就是是否成本合理。在一些國家，氮?dú)獠荒敲促F，如德國，成本大約是$0.08/m3。在其它國際，比如瑞士，氮?dú)鈨r(jià)格大約為$0.81/m3。相對勞動力是非常合算的。

　　最好，一臺爐應該可以在空氣和氮?dú)庵羞\(yùn)行?；诔杀镜睦碛?，應該避免惰性氣體。但是，對于諸如較小與更復雜的設計，應該要有轉向氮?dú)獾哪芰Α?/p>

　　對于氮?dú)鉀]有所謂一般性的說法。每一個工藝都有其自己特有的問題與挑戰。在以可能較高的工藝溫度實施無鉛焊接之后，必須回顧一下氮?dú)獾谋憩F(xiàn)與必要性。在一個較長的生產時期后，可以在評估有關空氣或一種惰性氣體的決定。

　　波峰焊接。和錫鉛焊錫一樣，當焊錫在液體狀態和高溫時無鉛焊錫氧化十分迅速。如果不在惰性焊接機中，在表面的氧化皮去掉之后，在波峰上很快會形成新的氧化物。錫渣中含有由氧化皮發展的焊錫金屬單元。對于無鉛焊錫，波上的氧化物可能更容易肉眼看到。

　　氧化物更容易看到有幾個原因。首先，在無鉛焊錫中的錫含量比在錫鉛中更高。到目前為止，在焊錫表面上最常見的氧化物是錫氧化物，氧化錫(SnO)和SnO2。其次，溫度比在錫鉛焊接中更高。較高的溫度造成更多的氧化，造成更多的錫渣。

　　錫渣的數量可以減少。某些波峰焊接機裝有一種軸向密封，消除在泵軸上形成的錫渣。其它錫渣是在波峰上形成。通過減少波的下落高度，錫渣的數量將會更少。下落高度是在波峰上溢出的焊錫到錫面的距離。

　　氮?dú)獾氖褂靡矊⑻峁┮恍﹥?yōu)點。氮?dú)馐浅杀居行У模a渣的數量可以減少。因?yàn)檠趸镏皇清a渣中的一小部分，錫渣應該壓縮，從氧化單元中部分地分離出焊錫金屬。
