a. 將儀表VSG端口用射頻電纜連接到DUT測試接口。

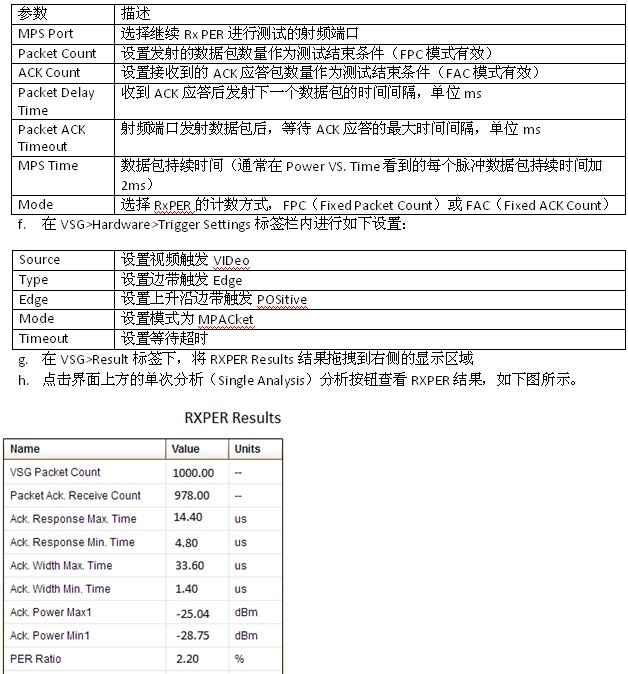

b. 進入VSG>Hardware標簽頁，單擊屏幕上方的RXPER。VSG Hardware標簽會變換到相應的RXPER測試設置。在屏幕左側’MPS RXPER Sweep Test’標簽框中，用戶可以選擇在單個功率點測試RXPER（Single），也可以選擇以設定的步進掃描一定的功率范圍來測試多個功率點的RXPER（Sweep）。我們首先選擇單功率點的Single進行測試。在MPS Rx PER Settings的標簽框中設置如下參數：
圖3 RxPER測試結果（選擇FPC模式發射1000個數據包）
如果選擇Sweep的測試模式，參數設置類似，可以在VSG>Results中拖拽顯示掃描的各個功率點RXPER Sweep Results的結果表格。
4. RxPER在測試軟件中的應用
為了方便用戶在程序開發中實現RXPER功能，IQxel的控制接口函數庫IQmeasure中定義了RxPER測試的函數LP_IQXEL_Fast_Per（）和LP_IQXEL_FastPer_SweepxPER（）。感興趣的讀者請聯系萊特波特工程師索要RXPER測試的參考代碼。
? ? ? ? 原文作者：LitePoint公司FAE工程師呂文、周武林、梁君顯
