表1 UPS系統電源設備配置

　　序號設備名稱規格型號品牌單位數量備注

　　1輸入配電柜A1INPUT-1250A-A1中達電通面1

　　2輸入配電柜A2INPUT-1250A-A2中達電通面1

　　3輸入配電柜B1INPUT-1250A-B1中達電通面1

　　4輸入配電柜B2INPUT-1250A-B2中達電通面1

　　5輸出配電柜A1OUTPUT-1250A-A1中達電通面1

　　6輸出配電柜A2OUTPUT-1250A-A2中達電通面1

　　7輸出配電柜B1OUTPUT-1250A-B1中達電通面1

　　8輸出配電柜B2OUTPUT-1250A-B2中達電通面1

　　9維修旁路柜MBS-2000A中達電通面2

　　10維修旁路柜MBS-1600A中達電通面2

　　11UPS主機GES-NT400K臺達臺102路“1+1”，“2+1”并機，組成完全獨立的雙總線供電方案

　　12上走線柜UTU-NT400K中達電通個6400*995*1950mm

　　13蓄電池DCF126-2/500中達電通節696系統后備15min

　　14蓄電池DCF126-2/1000中達電通節696系統后備15min

　　15電池開關柜1250A中達電通套4并機共用電池組方案

　　1000*995*1950 mm

　　16電池開關箱1250A熔絲中達電通套8

　　17電池架174只/套中達電通套4

　　18SNMP卡內置式SNMP卡臺達套10遠程及網絡監控

　　5 應用案例

　　四川電信成都二樞紐貝森19樓IDC天府?dāng)?shù)據中心機房，共放置400架49U標準服務器機柜，IDC機房主要為金融及政府單位提供場地租賃管理服務，本期工程設備總?cè)萘繛?600KVA.為保障IDC數據機房內設備穩定、可靠、無間斷的運行，采用臺達NT400KVA UPS 2套“2+1”并機冗余供電系統，分別為IDC機房內所有設備提供電力保障。設備清單如表2所示。

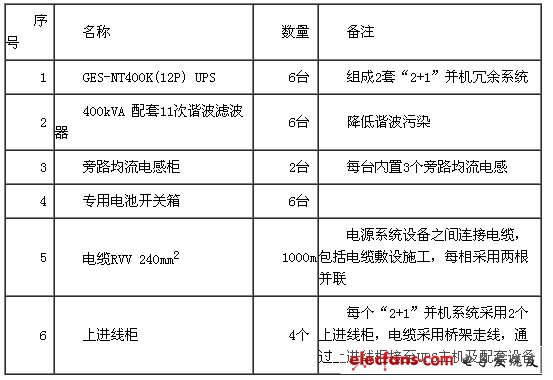

　　表2 設備清單

　　序號名稱數量備注

　　1GES-NT400K（12P） UPS6臺組成2套“2+1”并機冗余系統

　　2400kVA 配套11次諧波濾波器6臺降低諧波污染

　　3旁路均流電感柜2臺每臺內置3個旁路均流電感

　　4專用電池開關箱6臺

　　5電纜RVV 240mm21000m電源系統設備之間連接電纜，包括電纜敷設施工，每相采用兩根并聯

　　6上進線柜4個每個“2+1”并機系統采用2個上進線柜，電纜采用橋架走線，通過上進線柜接至UPS主機及配套設備

　　6 產品優勢

　　產品最關鍵的優勢如下。

　?、?采用H級絕緣隔離變壓器，最高耐溫度180°。

　?、?獨立逆變架構設計，可實現100%不平衡負載，抗沖擊能力強。

　?、?過載能力強，125%負載 10分鐘，102%連續運行。

　?、?可增加濾網適應更惡劣環境。

　　除以上幾點工業場合特別注意的要點外，還具有如下特點。

　?、?雙變換純在線式設計 。

　?、?可8臺UPS并機冗余，無須外加并聯控制卡。

　?、?使用大型中文及多國語言圖形化LCD顯示。

　?、?寬廣的輸入電壓范圍。

　?、?逆變器采用全橋架構技術，可100%三相不平衡供電，且負載適應性最強。

　?、?磁性組件采用H級絕緣防護等級設計，安全性高。

　?、?充電系統采DIN41773國際標準。

　?、?設計有電池溫度補償，延長電池使用壽命。

　　⑼ 電池組共享（Common Battery）。

　　⑽ 可遠程遙控或面板控制緊急事故關機功能（EPO） 。

　?、?高整機效率。

　　⑿ 標配有手動維護旁路開關功能（MBS）。

　?、?輸入端可作雙回路供電設計。

　　⒁ 具有輸出隔離變壓器。

　?、?輸出過載能力強。

　　⒃ 采用多組微處理器控制與模塊化設計，維護簡易。

　?、?內建SRAM，可以儲存多于500筆信息數據。

　?、?可搭配電力監控軟件，對UPS作網絡及遠程監控。

　?、?提供超過4種以上的通信接口可供選擇。

　?、?智能變速風扇，低噪音，節省電費及提高風扇使用壽命。

　?。?1）短路保護設計與超強防雷擊保護。

　　7 結束語

　　大型數據存儲中心兩路在線式高智能容錯UPS供電方案采用臺達GES-NT400K UPS，每路均為N+1并聯冗余配置，該方案具有高可靠性、高容錯性，省電節能，運行穩定，操控方便等。

?
