問題0:這個板子是做什么的？AC696N是什么？什么開發環境？芯片的內核架構是什么？是51、ARM還是其他？開發板的音頻輸出是單端輸出嗎？

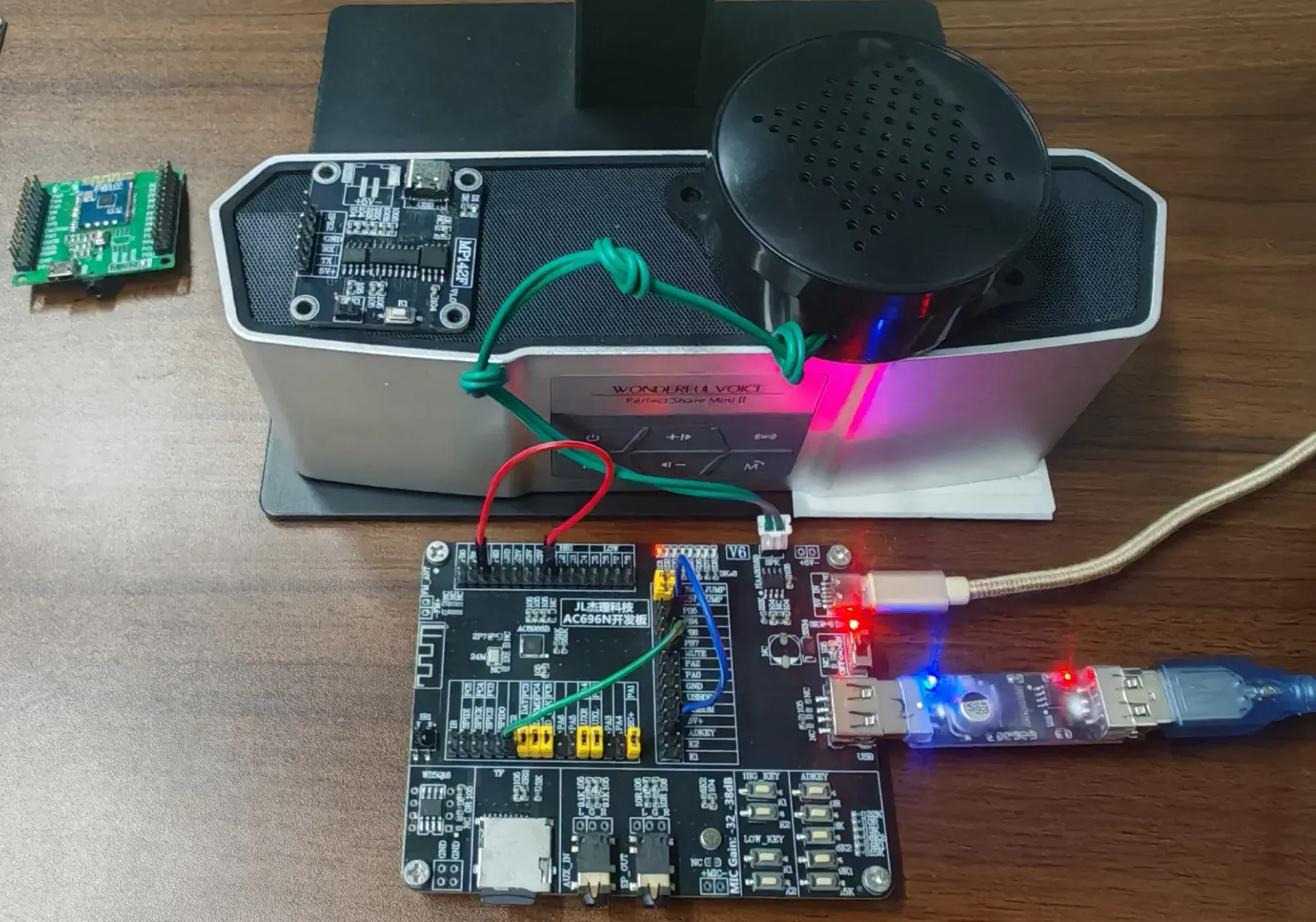

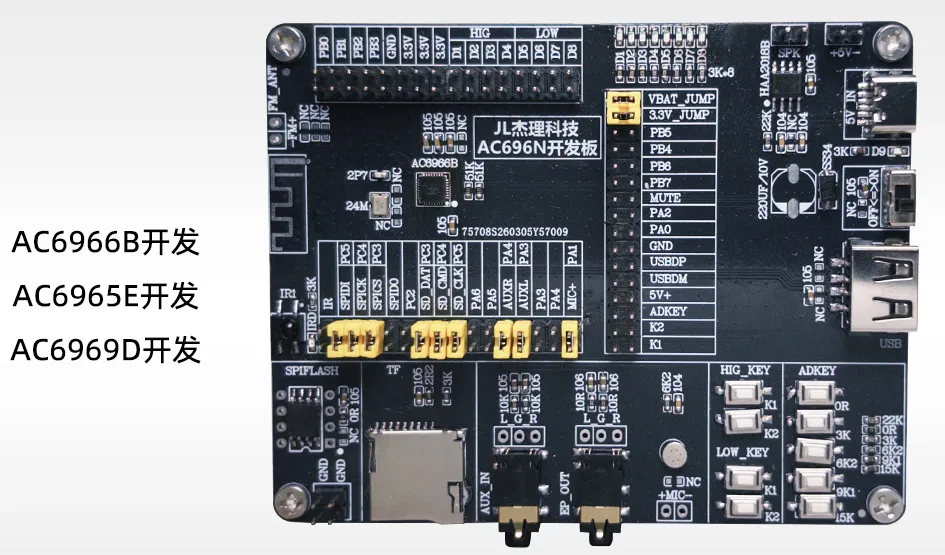

1、這個板子是用來開發杰理AC696N系列的一個開發板，支持MP3、藍牙、FM以及全系列AC696X芯片的開發，用的是AC6966B這顆芯片，因?yàn)樗庋b腳最多。AC6966B是杰理2019年推出的QFN32藍牙SOC芯片，市場占有率持續攀升，性價比較高，是開發藍牙音頻類的方案不二選擇。

2、開發環境是杰理專用的開發環境，我們會提供安裝教程和軟件。程序的源代碼是C，有開發51或者stm32的基礎即可。都有參考的例程

3、芯片是32位的DSP內核，主頻最高可達240MHz（典型開發配置為160MHz或240MHz），支持硬件浮點運算單元FPU，該內核針對音頻編解碼、音效處理及藍牙協議棧運行進行了優化，非常適合藍牙音頻應用，不是傳統的51內核或ARM Cortex-M系列內核。芯片內置RAM 空間是 128KByte，生產工藝：12 寸晶元 44nm 工藝。

AC696N系列的芯片，最大的特點就是性價比最高，是目前杰理的整個藍牙音頻產品線最便宜的芯片，功能使用上面相對還好，開發sdk完整度也很高，定位于走量型的產品

而AC6966B這一顆芯片的初步特點如下：完整的詳見datasheet

1、內置了512KByte的存儲空間，開發靈活度大

2、QFN32的封裝，可以直接使用的IO口達到21個，基本的外設也都有

3、生命周期長，市場的用量巨大，性價比最高

同屬于AC696N系列的芯片，主流的型號有

【AC6966B-QFN32】【AC6965E-QSOP24】【AC6969D-SOP16】

其他的型號就不做介紹了，因?yàn)橛昧坎欢啵芷谟邢?，不推薦使用

總之，記住一個特點即可：音質要求不高的小音箱應用場景，選擇AC6966B就不會錯

JL杰理AC696N開發板的音頻輸出為單端輸出。其DAC輸出引腳直接驅動耳機或功放芯片的輸入，屬于典型的單端模擬音頻輸出方式。開發板板載的HAA2018A D類功放也是單端輸入，最終驅動4Ω揚聲器。
