一、產品概述

WD5201 是深圳市微電半導體有限公司推出的緊湊型無電感離線式線性穩壓器，采用高集成化設計，內置 650V 功率 MOSFET、啟動控制、VDD 電壓管理、AC 同步檢測與低壓差穩壓器（LDO）等核心模塊。該芯片通過智能調控交流能量輸入，有效降低系統損耗與待機功耗，是小家電、墻壁開關等場景下簡潔可靠的非隔離偏置供電解決方案。

芯片具備輸出電壓可調、寬電壓輸入、全保護機制三大核心優勢，無需功率電感與輸入高壓電容，可大幅減少外圍器件數量，降低整體方案成本，同時保持快速動態響應與高輸出精度。

二、核心特點

輸出性能優異

輸出電壓精度達 ±2%

三檔可調：5V/3.3V/2.7V，通過 VSET 管腳配置實現

輸出電流限制典型值 138mA，支持短路與過載保護

系統設計簡化

寬輸入電壓：80~305VAC，適配全球市電

無電感、無輸入高壓電容設計，外圍極簡

SOP-8 封裝，體積小巧，便于 PCB 布局

完備保護功能

內置 VDD 欠壓 / 過壓保護、輸出欠壓 / 過載保護

雷擊浪涌保護、過溫保護（160℃觸發，140℃恢復）

所有保護均支持自恢復重啟，提升系統可靠性

效率與控制優化

智能交流能量控制，提升轉換效率

主動泄放電路，確保充電窗口穩定工作

電源抑制比（PSRR）達 60dB，輸出紋波抑制優秀

三、管腳定義與功能（SOP-8）

表格

四、關鍵電氣參數（25℃環境）

1. 高壓輸入部分

VIN 耐壓：650V

啟動電流：典型 10mA（HV=600V，VDD=3V）

漏電電流：最大 20μA（HV=600V，VDD=8.5V）

2. VDD 供電部分

開啟電壓：典型 7.8V

欠壓保護：2.8V

過壓保護：典型 7.8V

工作電流：典型 1.4mA（Iout=1mA）

3. 輸出部分

5V 輸出：4.9~5.1V（VSET 接 100kΩ）

3.3V 輸出：3.2~3.4V（VSET 懸空）

2.7V 輸出：2.65~2.75V（VSET 接地）

電流限制：100~160mA，典型 138mA

線性調整率：0.2%/V

4. 保護與溫度

過溫關斷：160℃

過溫恢復：140℃

ESD（人體模型）：2kV

工作結溫：-40~150℃

五、工作原理說明

1. 啟動流程

芯片啟動時，內部高壓電流源經 VIN 向 VDD 電容充電，當 VDD 達到 7.8V 開啟電壓后，高壓電流源關閉，芯片切換至內部功率 MOSFET 供電，進入正常工作狀態。

2. AC 同步與主動泄放

內置 AC 同步檢測電路，實時監測輸入電壓，當 VIN 低于 50V 同步關斷電壓時，功率 MOSFET 開啟為 VDD 充電；主動泄放電路可釋放 VIN 寄生電容電荷，確保充電窗口穩定，保護觸發時同步工作，保障自恢復流程。

3. 輸出電壓配置

通過 VSET 管腳外接不同狀態，實現三檔電壓切換：

懸空→3.3V

直接接地→2.7V

串聯 100kΩ 電阻接地→5V

4. 保護機制

輸出欠壓：電壓跌落超額定值 12.5% 觸發，等待 2 個 AC 周期重啟

過載保護：持續欠壓超 50ms 觸發，關閉輸出，640ms 后自恢復

雷擊浪涌：浪涌尖峰超 100Vdc 觸發，快速關斷 MOSFET 并重啟

過溫保護：結溫超 160℃關斷，降至 140℃自動恢復

六、典型應用

小家電控制板電源

墻壁開關、智能調光器

非隔離式 AC-DC 低壓供電模塊

低功耗工控輔助電源

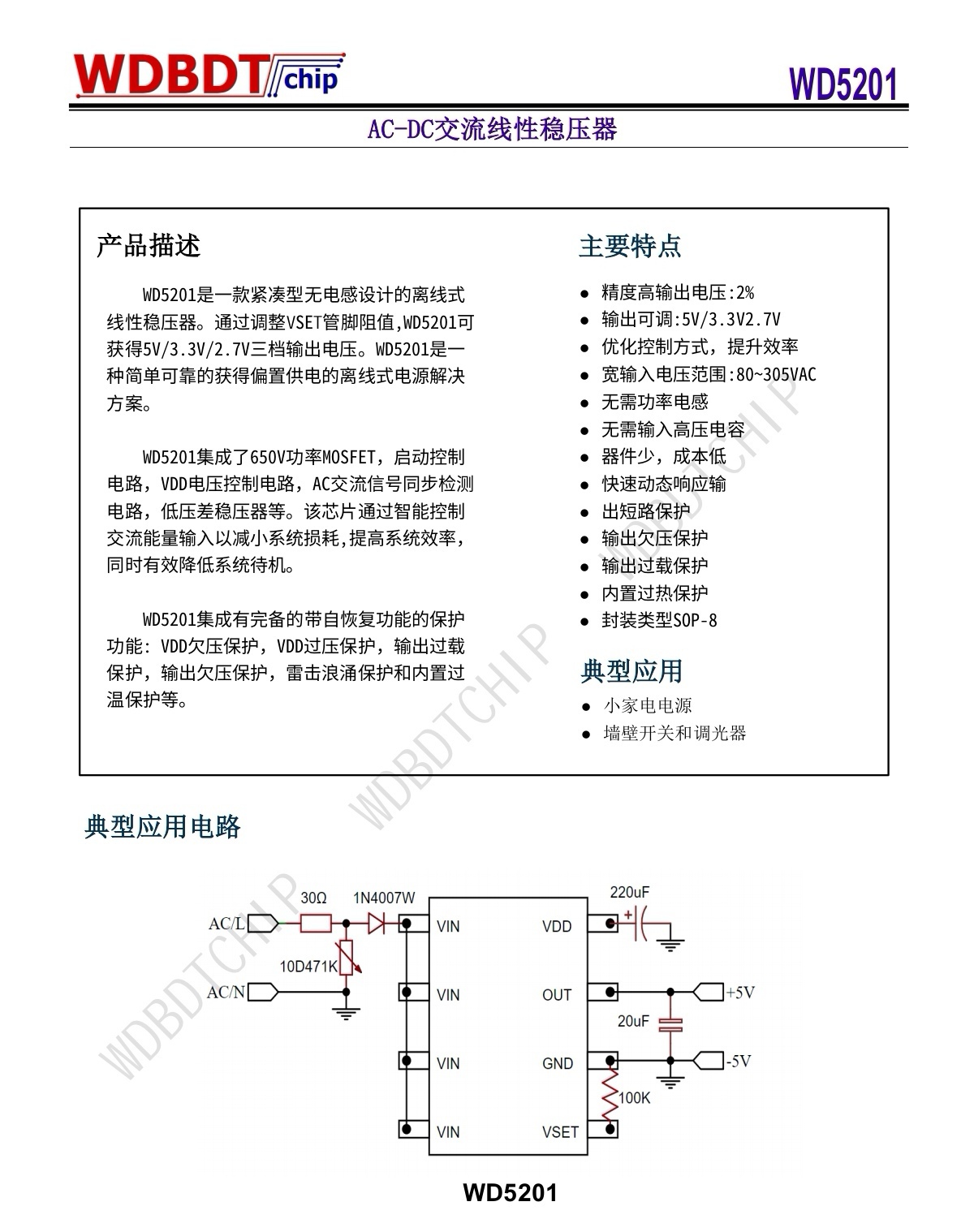

典型外圍電路要點

VDD 電容推薦：CVDD≈0.01×ILOAD（F）

VIN 端可串聯 1N4007 整流管與壓敏電阻（10D471K）提升抗干擾能力

OUT 端外接 22μF 電容穩定輸出

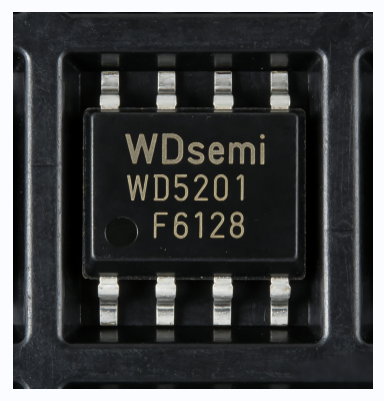

七、封裝與訂貨信息

封裝形式：SOP-8

環保規格：無鹵

包裝方式：編帶盤裝，4000 顆 / 卷

型號：WD5201

八、極限參數與注意事項

超出極限參數可能造成芯片永久性損壞，請勿超規格使用

推薦工作環境溫度：-40~85℃

焊接溫度：管腳焊接 10 秒，溫度不超過 150℃

布局時需加強散熱，避免高溫導致過溫保護頻繁觸發
