低功耗藍牙（BLE，Bluetooth Low Energy）是藍牙技術聯盟（SIG）開發的一種低速率、短距離無線通信協議，它工作在2.4GHz頻段，主要通過極簡協議、間歇收發與休眠機制來大幅降低功耗，并支持點對點、廣播、藍牙Mesh組網多種拓?fù)?，同時支持CRC檢錯、FEC前向糾錯機制與多類物理層PHY（1M/2M/S2/S8），可有效兼顧通信可靠性與傳輸距離，適合可穿戴設備、智能家居、物聯網傳感器及大規模設備組網等小數據、長續航的無線通信場景。

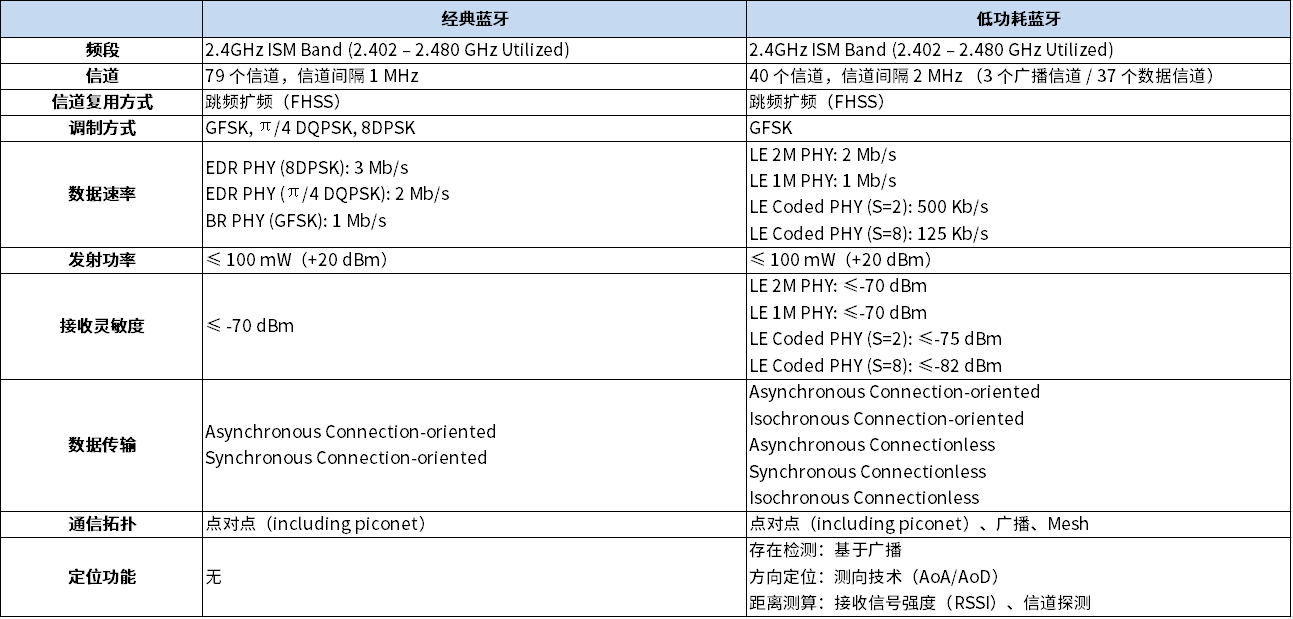

經典藍牙（BR/EDR）與低功耗藍牙（BLE） 圖源：SIG

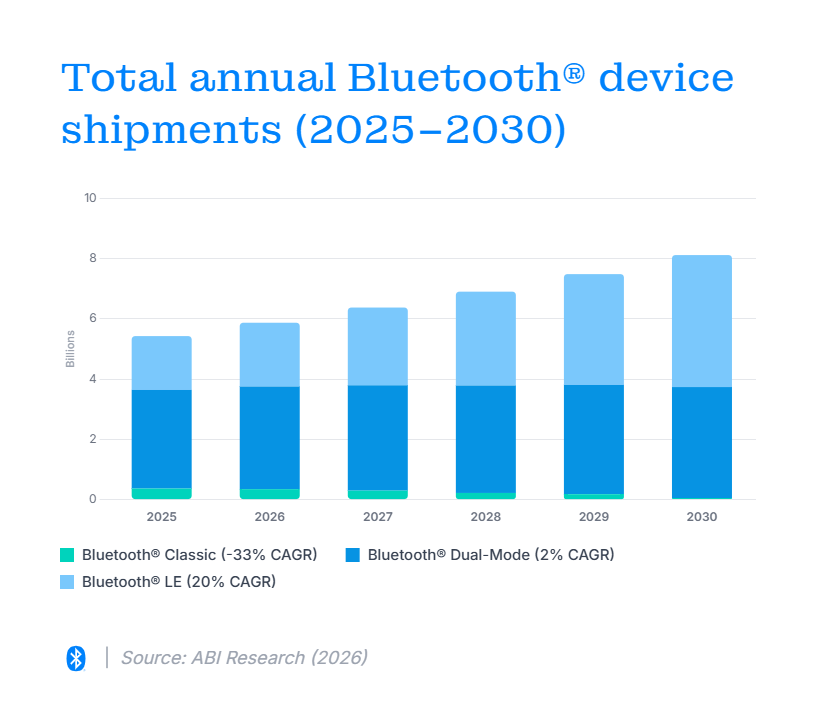

據知名行業研究機構ABI Research數據顯示，預計2026年全球藍牙設備出貨量將接近60億臺，2030年出貨量將突破80億臺，市場維持高增長態勢；其中，在經典藍牙（BR/EDR）、低功耗藍牙（BLE）與雙模藍牙（Dual-mode）三類設備中，低功耗藍牙設備憑借超低功耗與靈活適配性，正持續滲透至在電子價簽（ESL）、資產追蹤標簽、智能標簽、健康監測設備及智能家居系統等領域中，是未來數年內拉動全球藍牙市場增長的核心驅動力。

關于經典藍牙（BR/EDR）與低功耗藍牙（BLE）

經典藍牙（BR/EDR，藍牙基礎速率/增強數據速率）是一種低功耗射頻通信技術，主要工作在免授權的2.4GHz ISM頻段中，并通過頻段上的79個信道進行數據流傳輸。經典藍牙支持點對點設備通信，主要用于實現無線音頻流媒體傳輸，現已成為驅動無線揚聲器、耳機和車載娛樂系統的標準無線電協議；此外，經典藍牙還支持?jǐn)?shù)據傳輸類應用，移動打印便是典型場景之一。

低功耗藍牙（BLE）專為極低功耗工作模式而設計，它同樣工作在免授權的2.4GHz ISM頻段中，并通過頻段上的40個信道（3個廣播信道、37個數據信道）進行數據流傳輸。除了在小數據、長續航的無線短距通信場景中被廣泛采用外，低功耗藍牙（BLE）在高精度位置服務領域中也極具應用潛力，目前低功耗藍牙（BLE）已具備相關距離感知功能，可實現一臺設備對另一臺設備的存在檢測、距離測算與方向定位。
關于低功耗藍牙（BLE）的協議棧

低功耗藍牙（BLE）協議棧由許多層和功能模塊組成，其中有些是必選的，有些是可選的，其整體架構自上而下分為主機（Host）與控制器（Controller）兩大核心部分；兩者之間可通過標準化的HCI主機控制器接口統一定義通信交互規范與數據報文格式，實現底層射頻物理鏈路與上層協議棧及應用層之間的解耦與互通。

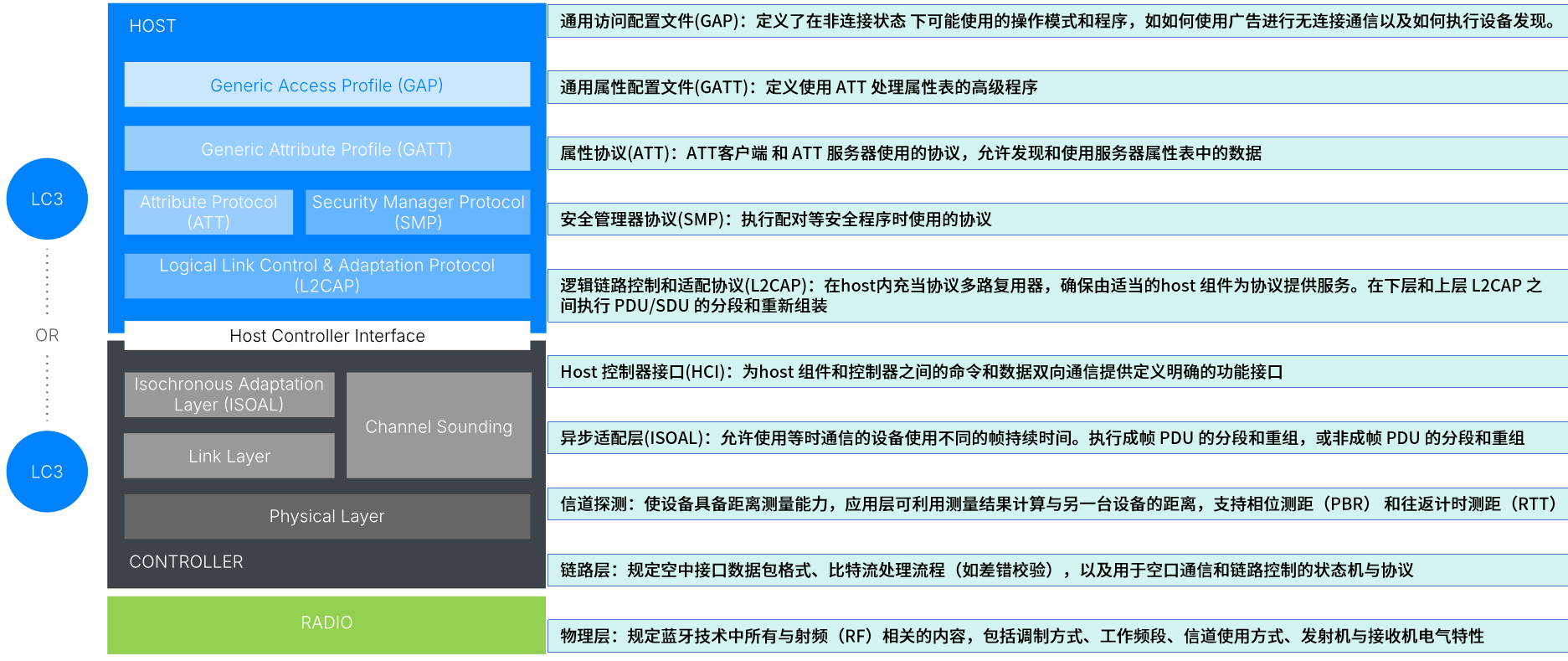

BLE協議棧 圖源：SIG

控制器（Controller）是協議棧中直接與射頻硬件交互的底層部分，負責物理層與鏈路層的所有射頻相關功能，包括無線電信號收發、調制解調、時序控制、跳頻管理、鏈路維護與數據包編解碼，其核心作用是建立并維持可靠的無線物理連接，為上層協議提供穩定的射頻鏈路基礎。

Host（主機）是協議棧的上層邏輯模塊，運行在MCU或應用處理器中，包含L2CAP、ATT、GATT、GAP及各類Profile等協議層，負責定義數據格式、設備角色、安全策略與應用交互邏輯，實現設備間的業務數據交互與應用場景適配。

LC3（Low Complexity Communication Codec，低復雜度通信編解碼器）是藍牙LE Audio（低功耗藍牙音頻）標準中強制要求支持的專用音頻壓縮算法，負責在發送端將PCM原始音頻數據高效壓縮為適合BLE鏈路傳輸?shù)臄?shù)據包，在接收端解壓縮還原為PCM音頻。
關于低功耗藍牙（BLE）的數據包格式

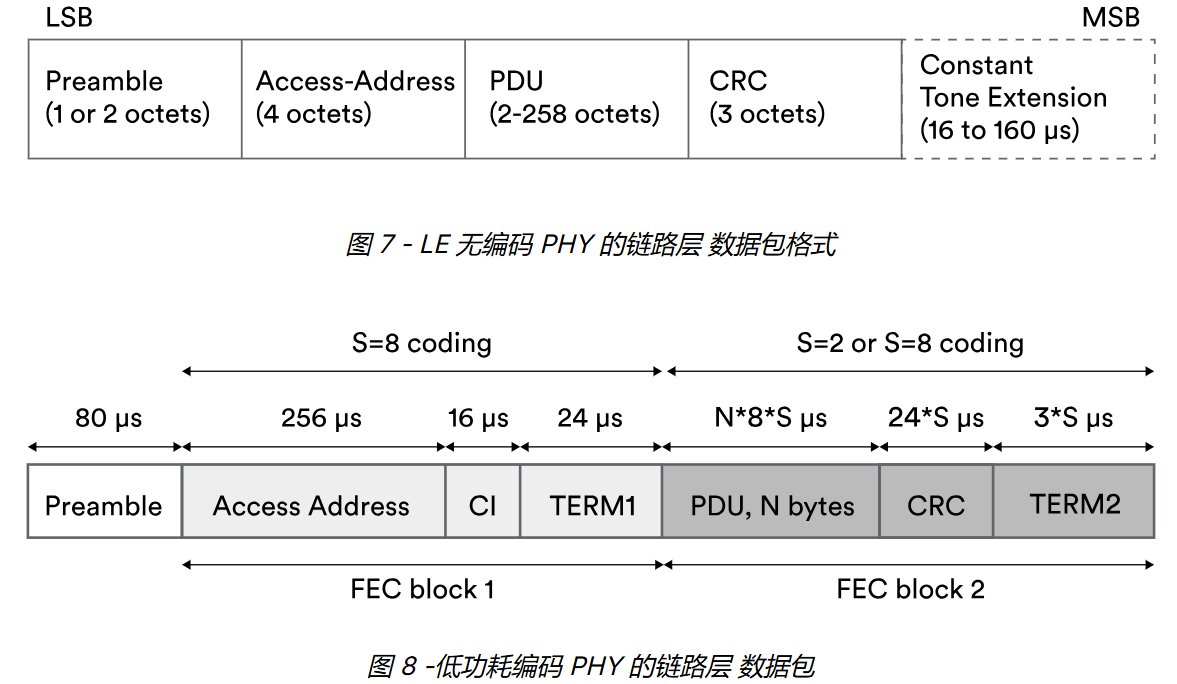

BLE鏈路層針對不同物理層（PHY）定義了兩類數據包格式：無編碼PHY數據包（適配LE 1M、LE 2M物理層）和編碼PHY數據包（BLE 5.0新增，適配Coded PHY遠距離模式），兩者分別對應不同的應用場景

圖源：SIG

其中，無編碼PHY數據包是BLE最基礎的鏈路層幀格式，專為LE 1M和LE 2M物理層設計，結構精簡高效，主要包含前導碼、訪問地址、PDU、CRC等字段，前導碼用于時鐘同步，訪問地址用于鏈路識別，PDU承載有效數據，CRC保障傳輸可靠性，整體傳輸速率高、延遲低，適合短距離、低干擾場景，是常規消費級BLE設備（手環、鼠標、短距離傳感器等）的通用選擇。

低功耗編碼PHY數據包是BLE 5.0新增的專用幀格式，專為遠距離和強干擾場景優化，通過FEC前向糾錯機制將數據分為兩個糾錯塊傳輸，支持S=2和S=8兩種編碼模式，額外增加了編碼指示符CI和糾錯塊結束標記TERM1/TERM2，雖降低了傳輸速率，但大幅提升了抗干擾能力和通信距離，適合工業傳感、智能家居、室外資產定位等對連接穩定性要求高的低速率傳輸場景。

CMT4531、HM-BT2401DA，高性能的BLE芯片與模塊

值得一提的是，任何通信協議及其方案的落地都需要一款成熟、可靠的硬件模塊作為支撐，而BLE芯片/模塊就是銜接技術理念與應用場景之間的核心載體。

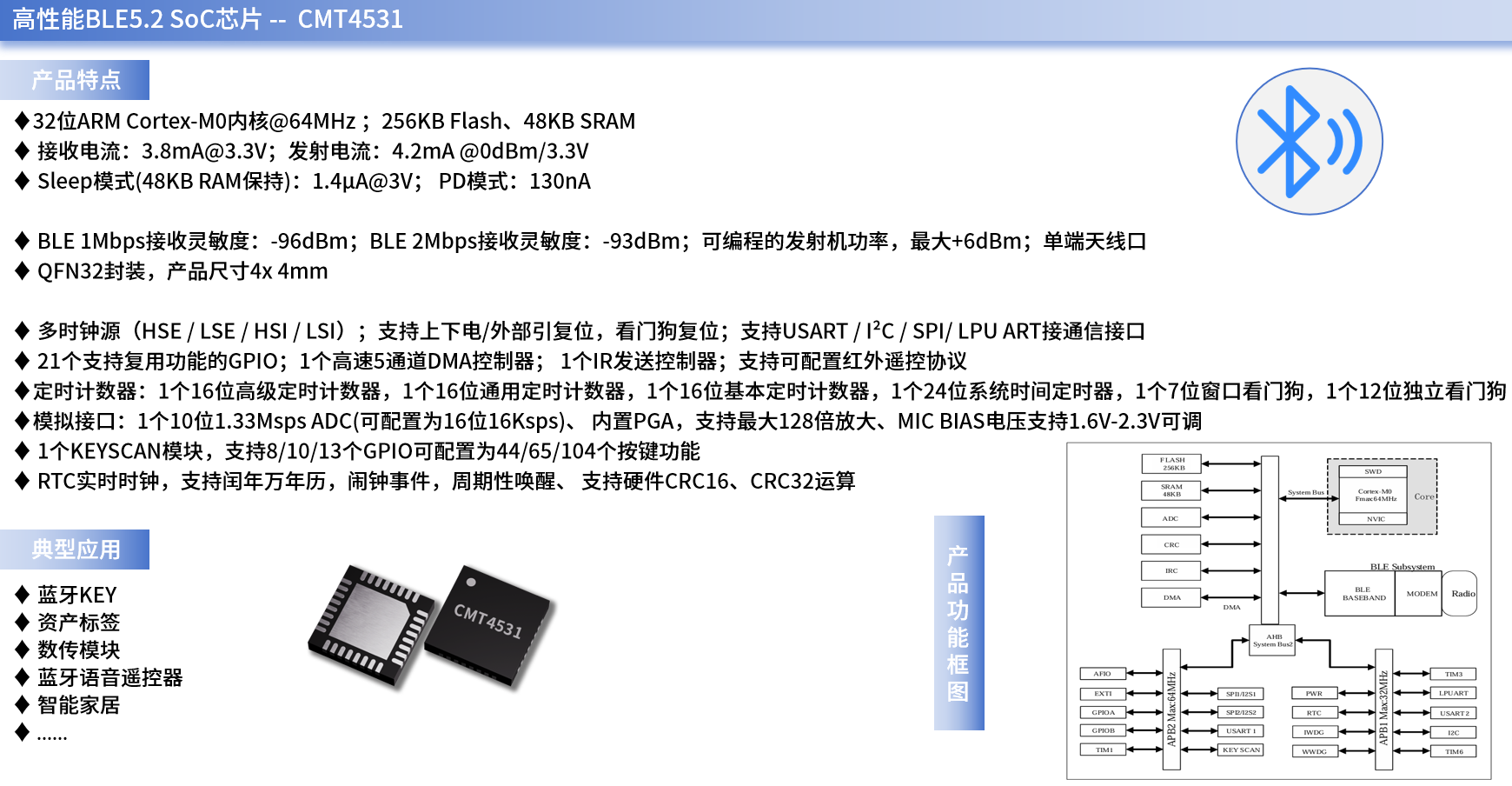

例如，華普微自主研發的CMT4531就是一款高性能BLE SoC芯片，其內嵌高性能、低功耗的32位處理器，片上集成48KB SRAM、256KB FLASH與先進的BLE5.2射頻收發器，支持AOA (到達角) 和AOD (離去角)，支持RSSI (接收器信號強度指示)與主從角色；同時，該芯片還具備豐富的串行外設接口與集成化應用IP設計，能幫助開發者以更低的物料清單（BOM）成本快速構建終端產品。

在功耗表現上，CMT4531接收電流低至3.8mA，發射電流僅4.2mA@3.3V，并支持四種低功耗模式；Sleep模式下在48KB RAM全保持條件下電流低至1.4μA，PD模式功耗更可降至130nA；在無線性能與系統集成度方面，CMT4531集成了符合BLE 5.2規范的射頻收發器，最大發射功率可達+6 dBm，能在復雜環境中實現穩定的信號傳輸。

同時，CMT4531還支持多連接，支持?jǐn)?shù)據包長度擴展，支持KEYSCAN，IRC，10位1.33Msps ADC (可配置為16位16Ksps), 支持模擬MIC輸入，PGA放大，可獨立完成車載OBU的設備管理、數據交互、狀態監測及OTA升級等功能，有效簡化硬件架構、縮小PCB體積。

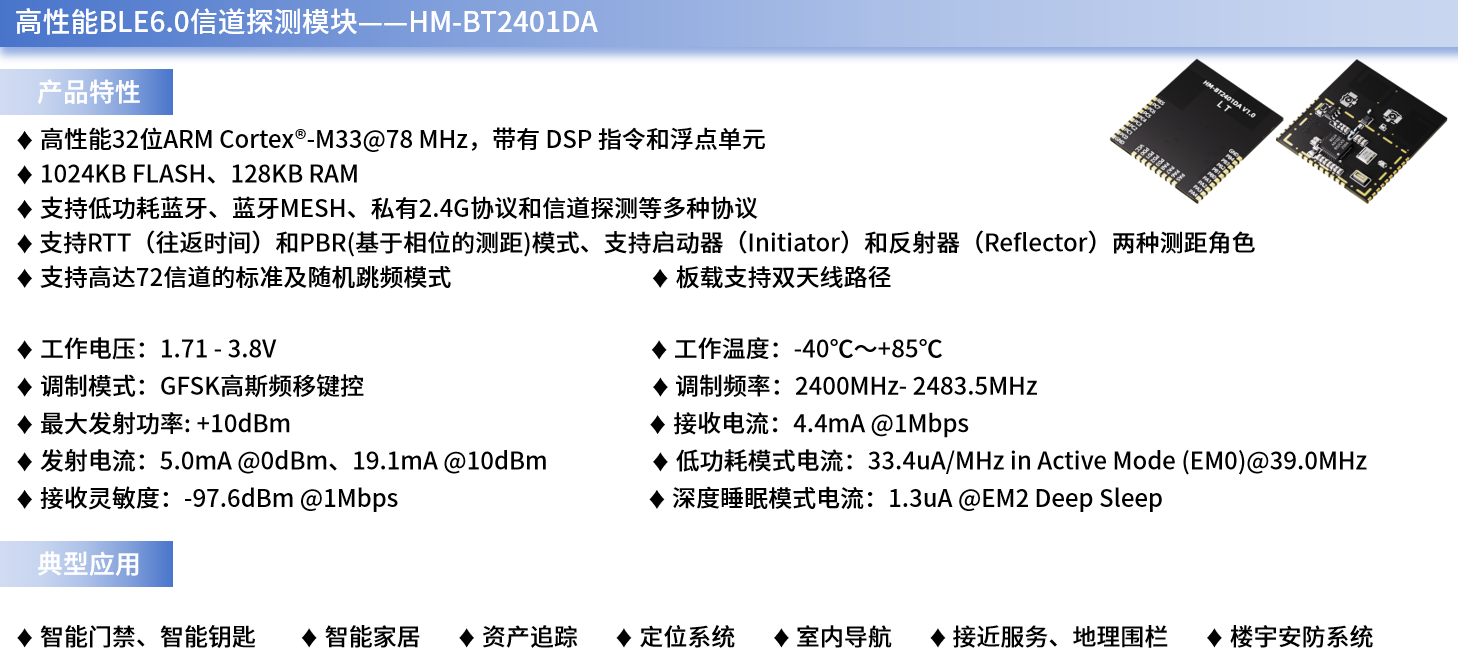

HM-BT2401DA是一款基于高性能BLE6.0芯片、具備“厘米級”測距與定位能力的信道探測（Channel Sounding）模塊，支持啟動器（Initiator：希望計算自身到目標設備的距離）和反射器（Reflector：對啟動器進行響應）兩種測距角色，支持雙天線路徑，可以通過AT指令快速實現啟動器（Initiator）和反射器（Reflector）無線連接和測距，外部MCU的資源占用低，開發過程簡單。

HM-BT2401DA支持RTT（往返時間）和PBR（基于相位測距）模式，在信道探測過程中，啟動器（Initiator）會在指定的72個2.4 GHz物理信道中發送載波信號或數據包，反射器（Reflector）則通過將載波信號或數據包發回給啟動器（Initiator）來進行響應；啟動器（Initiator）在得出數據包的往返時間以及不同頻率載波信號之間的相位差數據后，即可運行特定的距離測量算法得出兩者間的準確距離，并通過串口將計算結果上報MCU。
