高精度定位與相關技術

隨著全球定位技術的不斷發展，人們對精準定位的需求也逐漸增加，GNSS技術已經成為了自動駕駛等許多關鍵領域的基礎，而伴隨著新興技術的出現與硬需求，GNSS的定位精度要求也越來越高，因此高精定位技術也越發重要。

一、關于GNSS與定位精度

1、GNSS技術發展

GNSS技術，即全球定位衛星系統，目前有美國的GPS、俄羅斯的GLONASS、歐洲的Galileo和中國的北斗，可以為全球用戶提供高精度的定位、導航和定時服務。GNSS系統的衛星數量在不斷增加，目前已經超過100顆。這意味著更多的衛星可用于提供全球定位服務，從而提高了定位的精確性和覆蓋范圍。

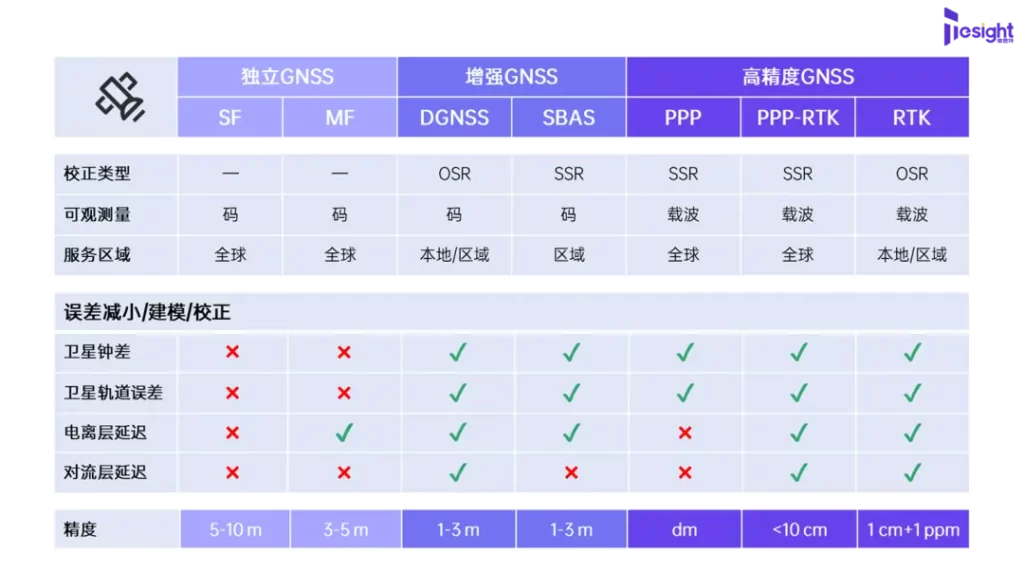

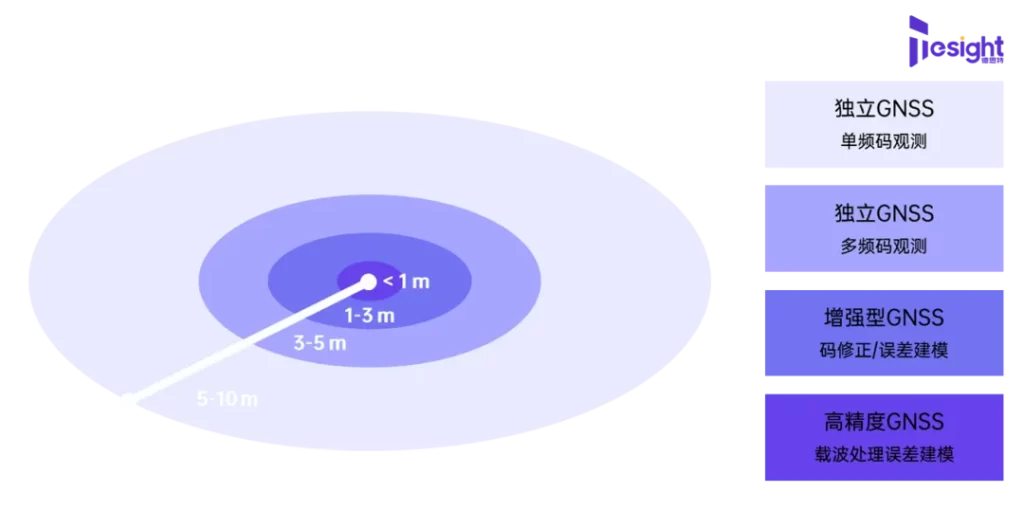

2、不同技術的定位精度

最初的GNSS接收器主要依賴于獨立單頻測量，其定位精度在5-10米左右。這種技術僅使用衛星的偽距數據來計算位置，精度有限。

在技術進步的推動下，多頻接收器開始廣泛使用，接收器能夠同時使用不同頻段的信號。這提高了信號的質量和精度，并有助于減小定位誤差，其定位精度約在3-5m。

隨著GNSS技術進一步發展，來越多的增強方法被應用到GNSS技術中，如基于偽距的距離修正和誤差建模，允許對衛星信號的誤差進行建模和校正，從而提高了定位精度。即通過糾正大氣延遲、鐘差、衛星軌道誤差等因素，可以將位置精度提高到1-3米，可以實現在不同應用領域中的高精度定位，包括民航、農業、測繪等。

目前，GNSS技術已經演進到了能夠?qū)崿F(xiàn)高精度定位的階段，包括使用載波處理技術來處理衛星信號，實施更精確的誤差建模，以及采用RTK（實時差分定位）和PPP（精密點對點）技術。使用這些方法，定位精度可以進一步提高到小于1米，滿足了對精準定位的高要求，如測繪、自動駕駛汽車、無人機和精密農業等領域的需求。

二、RTK、PPP與RTK-PPP技術

1、RTK技術

RTK（Real-Time Kinematic）技術基于兩個GNSS接收器，其中一個充當基準站，另一個作為流動站?；鶞?zhǔn)站精確定位并連續跟蹤衛星信號，同時記錄數據，而流動站接收衛星信號以定位自身，并從基準站獲取包含校正數據的RTCM信息來通過差分運算校正誤差。這一過程實現了毫米級的高精度三維實時定位，依賴于實時傳輸?shù)男Ｕ龜?shù)據，適用于測繪、建筑、農業、無人機導航等多個應用領域。

RTK技術的主要特點是在實時中提供毫米級別的定位精度。RTK是基準站與流動站之間的直接校正信息傳輸，因此可以解決衛星、傳輸軌跡以及接收機本身的誤差問題，但覆蓋區域小，并且精度隨著兩者之間的距離增加而降低。

2、PPP技術

PPP（Precise Point Positioning）技術是一種高精度的全球?qū)Ш叫l(wèi)星系統（GNSS）定位技術，它是一種廣域的部署方案，通過CPF解算衛星誤差并傳輸給接收機做校正，允許用戶實現毫米級的三維位置精度，而無需依賴差分基站。與差分定位技術不同，PPP技術不需要在接收器和差分基站之間建立通信鏈接。用戶只需單獨的GNSS接收器和訪問PPP校正數據的互聯網連接，即可進行高精度定位。PPP技術適用于全球范圍，因?yàn)樗灰蕾囉谔囟ǖ乩韰^(qū)域內的差分基站，只需有足夠的衛星可見性即可進行定位。但通常需要更長收斂時間的衛星信號觀測來實現高精度，因此對于需要長時間持續定位的應用更為適用。

3、二者的對比

本質上來講，這兩種技術都是在傳統GNSS定位的基礎上，使用增強技術來提高GNSS定位精度的，是在不同校正域上的延伸與實現。

4、PPP-RTK技術

在上述的介紹中可以發現，RTK技術與PPT技術各有優劣——RTK定位時間快，但是覆蓋距離?。籔PP定位精度高，全球覆蓋，但是收斂時間慢，且部署成本較高。隨著需求和技術的發展，將PPP與RTK結合的技術（PPP-RTK）也出現了。

PPP-RTK是未來的主流與趨勢，PPP-RTK狀態域具備完好的服務優勢，可以實現全覆蓋、高精度、收斂快的高精度GNSS定位技術。

其主要原理為使用全球基站確定衛星鐘差、衛星軌道誤差；使用區域基準站對電離層誤差、對流層誤差等區域性誤差進行了分析，建立整網的電離層延遲、對流層延遲等誤差模型；并將全球和區域的誤差產品發送給移動終端進行定位?？偟膩?lái)看，具有以下優勢：

全國覆蓋
PPP-RTK僅需不超過1000基站即可實現全國覆蓋，極大減少基站建設的成本投入，提高服務覆蓋范圍。

單向播發
PPP-RTK采用單向廣播模式，更易實現海量用戶并發。同時，單向播發的服務模式能有效的保護用戶隱私。

連續性
PPP-RTK對各項誤差采用廣域統一建模，提供全國范圍內的無縫連續定位服務。

完好性
PPP-RTK通過將GNSS各類誤差分別建模并提供給用戶，各類誤差相互獨立，可分別進行完好性監測并生成相應的完好性產品，實現功能安全。

三、如何進行高精度GNSS測試

可以看到近些年依托于GNSS的高精定位技術發展迅猛，大量的新技術，新應用，新方向?qū)映霾桓F。如何在項目前期進行相關算法、環境、項目與技術的測試與檢驗，成為了一個重要的話題。

1、怎么樣的GNSS測試方法是好的測試？

（1）可重復性，可控性

進行高精度的GNSS測試需要在可重現和可控的環境中對GNSS接收器進行測試，特別是在項目的初期，當有很多參數和特性還不清楚時。通過高效且準確地控制測試場景和環境，可以實現精確的一致重復性測試，這對于項目的快速推進和問題的解決至關重要。

（2）可操作性

進行GNSS測試需要能支持對于設備與系統的實時操作，例如按照特定需求來設置制定的時間、地點信息，注入特定的“錯誤”和相應的校正數據等，用于對設備進行確定性驗證與可預期的功能測試。

（3）HIL能力

伴隨著GNSS與定位導航產品的集成度越來越高，GNSS測試需要能夠接入現有系統進行實時在環仿真，允許工程師近乎真實的模擬與測試應用場景，以驗證其性能和功能，減少潛在風險，加快產品開發，并提高系統質量，因此要求測試能夠支持在組件或整車級別將系統作為“黑匣子”進行測試。

（4）實時性

在測試GNSS時，尤其是應用HIL仿真方式時，需要能夠使用來自實時GNSS的實時網絡校正數據進行測試。系統的延遲越低，實施性越好，在自動駕駛與高精定位行業的應用是十分重要的，一方面有助于真實模擬極限情況下的決策與響應能力，另一方面如果延遲太高，就會導致測試系統的實際響應與實際硬件的響應之間存在差異，從而影響測試的準確性。高延遲可能導致測試結果不可靠，甚至誤導性，因此需要盡量降低延遲以獲得可靠的HIL測試結果。

（5）性價比

由于高精GNSS測試需要對現有的測試方案做改進，在面向新興應用時都希望測試系統足夠高效，減少所需的時間和資源；此外，在面對測試標準與方式有改變時，現有測試方案可以快速迭代、改變并無需花費大量的成本。

2、測試方法

GNSS模擬器可以模擬接收機的接收口徑上的GNSS信號，模擬不同衛星的信號(包括位置、速度、時間信息)，模擬誤差和干擾，如多徑效應、大氣延遲等，實現近乎真實的場景模擬。

可以幫助用戶最大程度上高效快速的完成各階段測試：

① 在Tier1、Tier2或供應商處進行接收器開發驗證，通過輻射或傳導方式對待測件的GNSS功能做實驗室級別測試。

② ECU/TCU Tier1、汽車原始設備制造商（OEM）或移動運營商實驗室進行前期的ECU/TCU和整車的GNSS功能測試，結合基站模擬器完成對GNSS+5G的融合測試。

③ ECU/TCU Tier1和汽車原始設備制造商（OEM）進行完全迫真的GNSS全面功能測試，完成結合5G，GEO網絡，RTK/PPP基站等的全面高精度GNSS定位測試，對RTK，PPP，RTK-PPP設備的功能與性能進行完整的驗證與測試。

四、徳思特解決方案

德思特自研GNSS模擬器GTS-P7基于Skydel仿真引擎，卓越的高精定位GNSS測試功能為上述挑戰提供了完整解決方案。

1、高精定位測試核心能力

（1）RTK 厘米級定位測試能力

創新的“MULTI”多實例架構：利用創新性的“MULTI”多實例功能，用戶可在一臺GTS-P7上同時運行兩個完全獨立的仿真實例，一個模擬靜態基準站，另一個模擬動態流動站。通過時間同步機制精確對齊，完美復現RTK技術的真實應用場景。

多天線同步仿真：針對雙天線定向等應用，單臺GTS-P7可同時輸出多路獨立射頻信號，分別模擬主天線、從天線的接收信號，完整支持航向角等姿態信息的驗證。

全格式支持：完美兼容 RTCM3.3 標準，支持 1006、1033 及 MSM3/MSM7 全系列北斗 / GPS 等星座報文，支持 NTRIP 網絡傳輸協議。

Skydel RTCM 插件：無需真實基站射頻信號，即可模擬基站差分?jǐn)?shù)據，支持串口 / NTRIP 兩種連接方式，一臺設備即可完成RTK 基準站與流動站的仿真測試。

（2）卓越的HiL仿真能力

產品具備高性能硬件在環（HiL）仿真能力，提供高達1000Hz的仿真迭代率與低至5ms的超低延遲。通過標準化接口，可與aiSim、dSPACE、IPG Carmaker、VTD等業界主流的HiL系統及場景仿真軟件實現高效率、低延遲的數據交互，為自動駕駛、低空經濟等前沿領域的高動態、閉環測試提供可靠支撐。

（3）提供匹配各行業標準的自動化測試

GTS-P7與德思特AutoGNSS自動化測試軟件原生集成，可高效執行符合GB/T 45086.1-2024、GB 45672等定位導航領域國家標準的自動化測試序列。該方案旨在提升測試效率與可重復性，通過標準化的流程全面覆蓋測試用例，從而確保產品驗證的嚴謹性與一致性。

（4）靈活的軟件定義架構（SDA）

GTS-P7采用先進的軟件定義架構（SDA），將功能實現與硬件平臺解耦。用戶可通過軟件授權的方式進行功能升級與性能擴展，在不變更硬件的條件下延長設備生命周期。此外，產品提供全面、開放的API接口，原生支持Python、C#、C++等主流編程語言，便于用戶進行深度二次開發或無縫集成至現有自動化測試體系中。

2、高精定解決方案與標桿案例

（1）汽車閉環 HIL 測試方案

結合 RTK+HIL 技術，打造自動駕駛域控制器、定位終端的全流程閉環測試方案，詳解 CANoe 遠程控制 Skydel 的實操流程:

（2）無人機高精定位測試方案

針對無人機單機定位、編隊飛行、避障等需求，結合多實例、IMU 慣導、RTK 技術，打造從基礎定位到多機協同的全場景測試方案，驗證無人機在復雜環境下的定位精度與連續性。

（3）戶外機器人高精定位仿真測試方案

適配配送機器人、巡檢機器人等戶外場景，模擬城市道路、園區、野外等多種環境，測試機器人在動態、遮擋、干擾場景下的定位與導航能力。
