隨著AI算力與數據中心高速擴張，光模塊正快速向400G/800G/1.6T，甚至3.2T的迭代，對供電穩定性、信號完整性與小型化的設計提出嚴苛要求。面對硅光、EML等主流方案對電源紋波、信號帶寬、精度與集成度的高要求，艾為電子依托在電源管理（LDO/DC-DC/負載開關）與信號鏈（運放/比較器/模擬開關/電平轉換/GPIO擴展）的技術積累，推出適配光模塊的專用芯片組合，覆蓋從電源輸入、穩壓分配、信號放大調理到監測保護的全鏈路，且封裝超小、超薄，為光模塊提供高性能、高可靠的國產化芯片選擇。

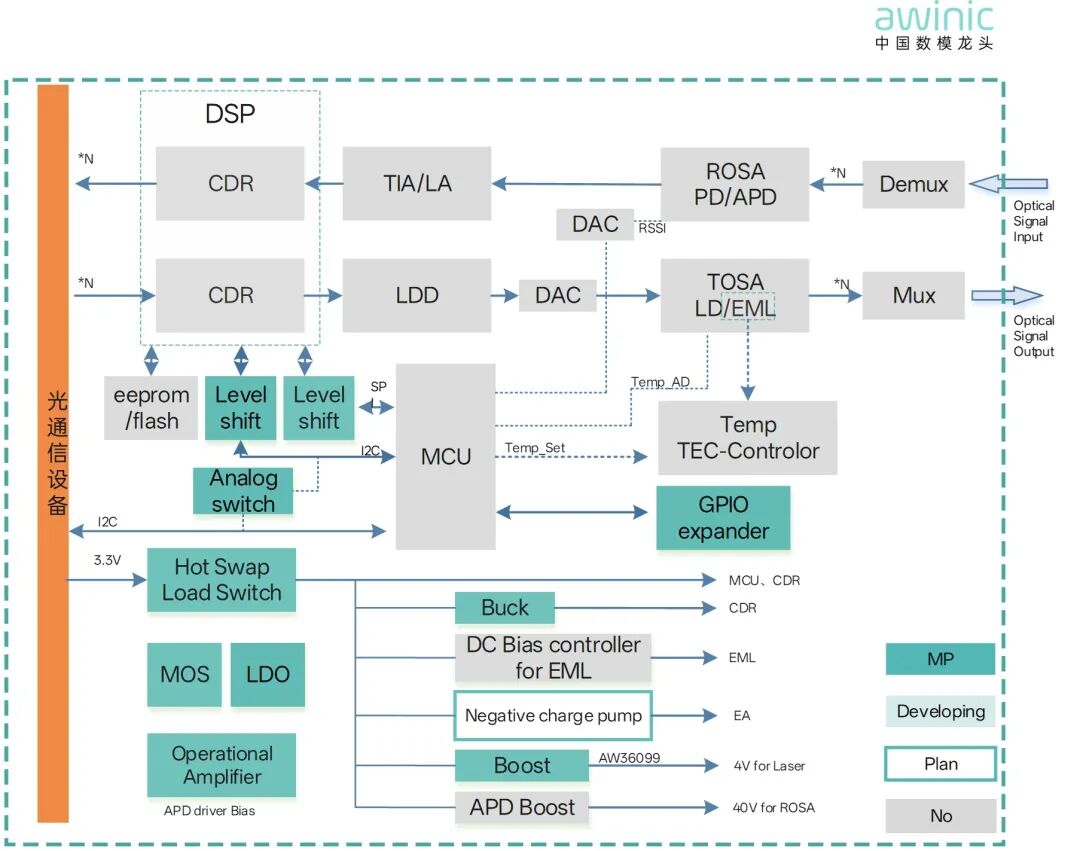

圖1 艾為電子推出的的光模塊解決方案

PART 015個典型的器件應用

1、超小封裝電平轉換：

AW39112FOR 、AW39114FOR

MCU和DSP不同廠家的內核電平不同，I2C和SPI通訊電平不匹配，需要外加1-2顆電平轉換芯片進行通訊電壓適配。

典型產品：AW39112FOR（2通道），AW39114FOR（4通道）

通訊速率： 24Mbps (Push Pull)，2Mbps (Open Drain)

供電電：VCCA: 1.1V to 3.6 V，VCCB: 1.65 V to 5.5 V

ns級信號延時

超小封：

AW39112FOR：（FOWLP-8B 0.928mmX1.928mmX0.463mm）

AW39114FOR：（FOWLP-12B 1.87mmX1.37mmX0.587mm）

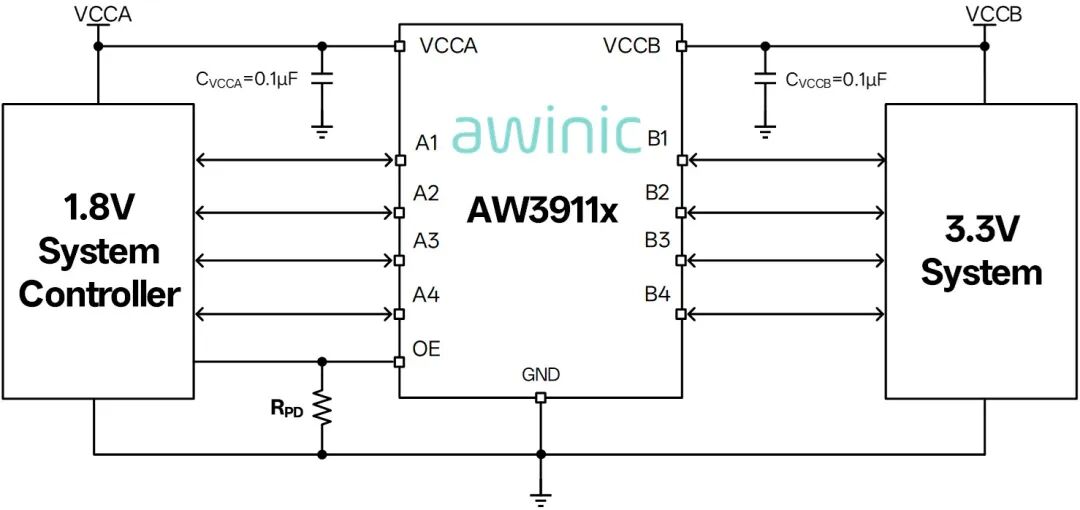

圖2AW3911X系列產品框圖

2、小封裝負載開關：

AW35131ACSR、AW35141ADNR

位于總電源第一級，用于熱插拔電壓緩啟，降低對前端光設備的瞬態電壓拉載。

AW35131ACSR

輸入電壓：1.2V~5.5V

負載電流：4A

靜態電流：3nA@3.3Vin

Rdson=22mR@3.3Vin

Ten=253us，Tr=320us

有QOD功能：

封裝：WLCSP-6B 1.355mmX0.855mmX0.55mm

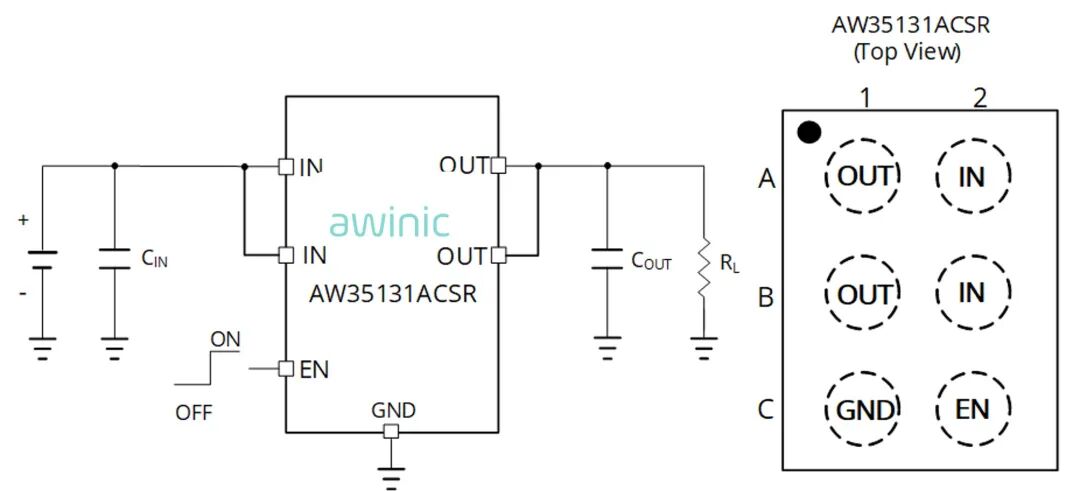

圖3AW35131ACSR產品框圖和PIN定義示意圖

AW35141ADNR

輸入電壓：Vbias=2.5V~5.5V，Vin=0.6V~Vbias

負載電流：6A

靜態電流：20uA@3.3Vin

Rdson=19mR@3.3Vin

Ten=980us，Tr=560us

有QOD功能

封裝：DFN-8L 2mmX2mmX0.75mm

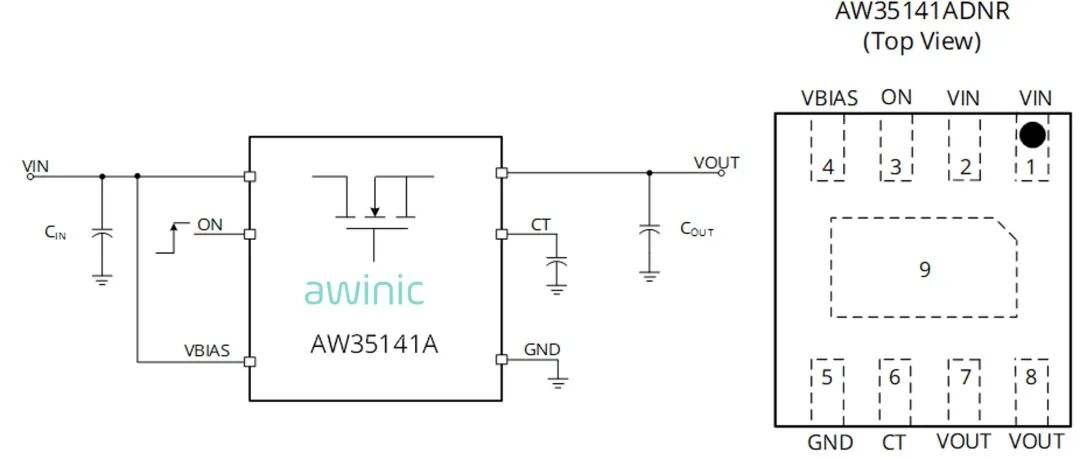

圖4AW35141ACSR產品框圖和PIN定義示意圖

3、低功耗Boost：AW36099CSR

用于TOSA 中給Laser提供4V的供電，電流100mA左右。

AW36099CSR

輸入電壓：0.8V~5.2V

低靜態功耗：IQ 1μA

輸出電壓：2.5V~5.5V

輸出：≥500mA @ VIN=3V, VOUT=4V

集成OVP、OTP、OCP、UVLO保護功能

封裝：WLCSP-6B 1.245mmX0.885mmX0.6mm

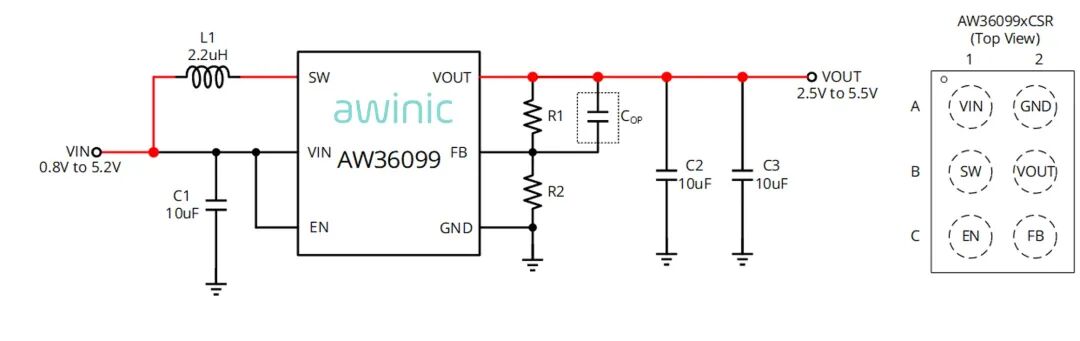

圖5AW36099CSR產品框圖和PIN定義示意圖

4. 16通道GPIO擴展芯片：AW95016ABGR

在面向AI超大規模數據中心應用上，會用到XPO模塊，采用雙PCBA對扣+集成液冷的形式，讓整個XPO模塊的速率達到12.8Tbps，甚至更高，內部具有64通道PAM4高速口，控制和采集需求成倍增加，這樣MCU的IO口就非常“吃緊”，AW95016ABGR一款小封裝16通道GPIO擴展芯片，專門為這類應用所設計。

AW95016ABGR

電源、I2C口雙供電：1.65V-5.5V，靈活適配前端MCU

16-bit GPIO擴展，可定義IO為輸入/輸出

GPIO可配置為開漏/推挽，驅動能力可配

支持1Mhz 高速I2C控制口

封裝：BGA-24B 3mmX3mmX0.86mm

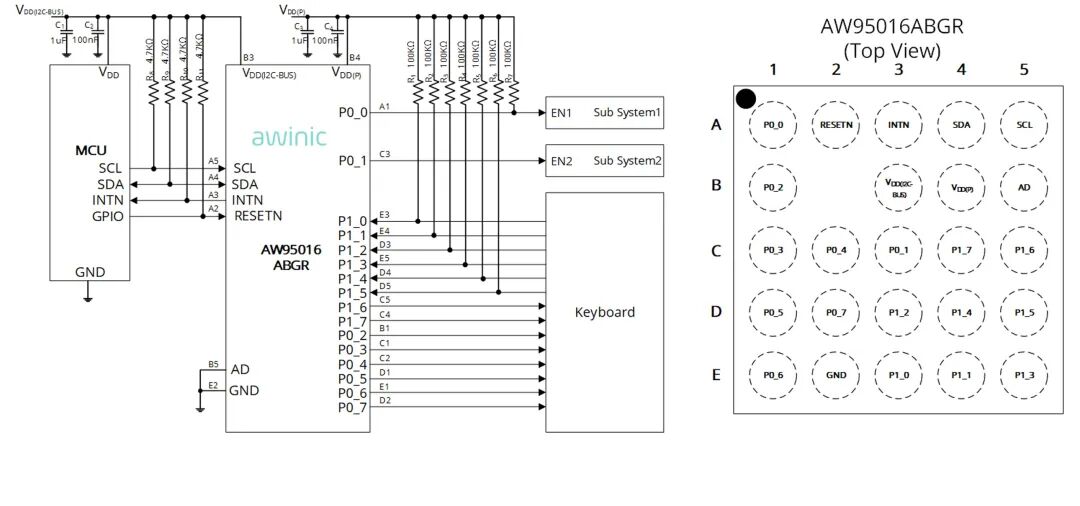

圖6AW95016ABGR產品框圖和PIN定義示意圖

5、模擬開關：AW35321QNR

在單板調試過程中，會有I2C直接跳過MCU來控制DSP的應用，并且要支持高速率應用。

AW35321QNR

供電電壓：2.3-5.5V

導通阻抗：0.5ohm

高帶寬：80Mhz

快速開啟和關斷時長：100ns

通道高隔離：79db at 100Khz

通道低串?dāng)_：80 db at 100Khz

工作溫度：-40℃~105℃

封裝：QFN-10L 1.8mmX1.4mmX0.55mm

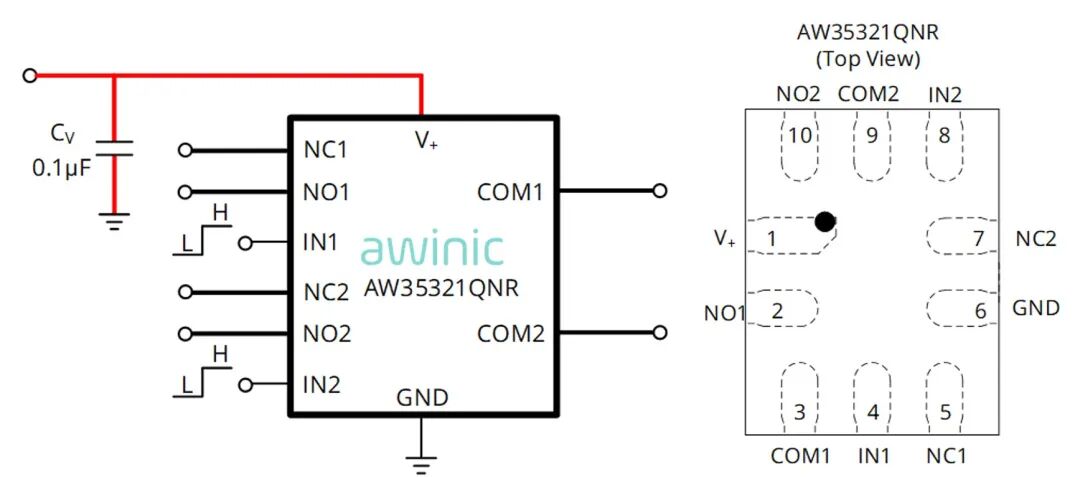

圖7AW35321QNR產品框圖和PIN定義示意圖

PART 02光模塊相關的通用產品選型

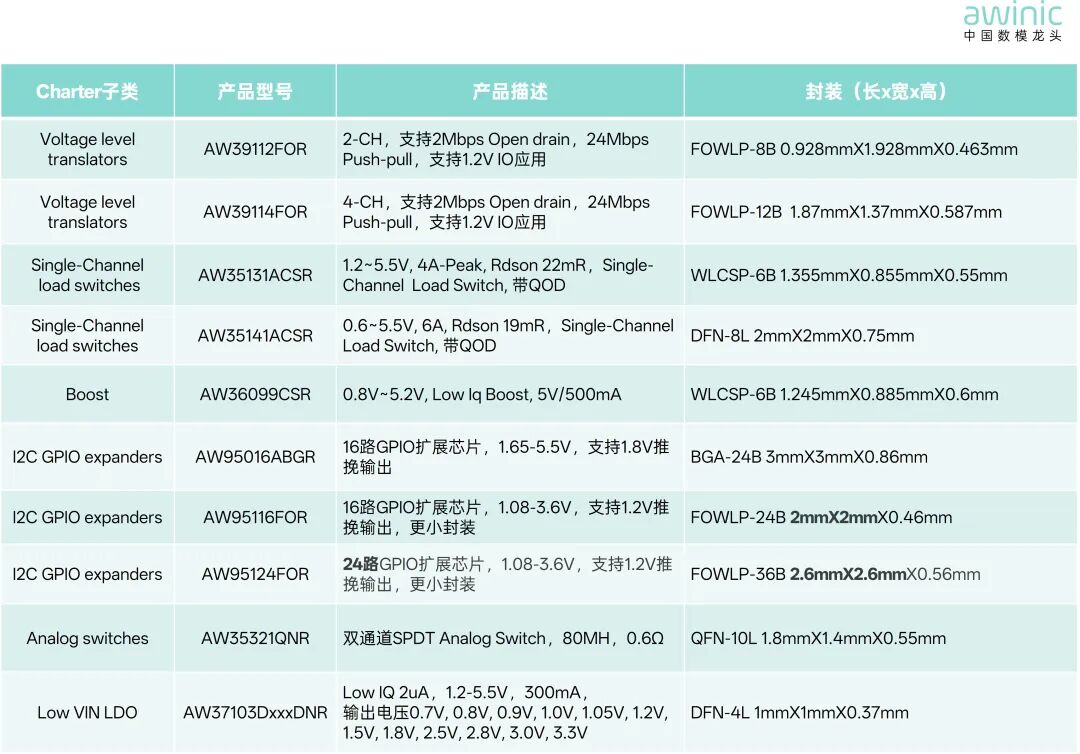

表1 光模塊相關的通用產品選型表

艾為電子作為國內領先的數?；旌?、電源管理與信號鏈芯片企業，深耕數模芯片領域多年，針對光模塊典型應用場景，打造了高可靠、低功耗、高集成度、超小封裝的電源+信號鏈完整解決方案，可全面滿足光模塊在不同速率、不同封裝下的供電、信號調理與監控需求，助力客戶實現性能升級與國產化替代。
