3D X-Ray技術原理

2D X-Ray利用X射線在不同材質不同密度物品中衰減程度不同得到不同襯度的圖像。但平面這種二維圖像難以表征三維結構信息。 3D X-Ray通過旋轉樣品得到樣品各個方向上的二維投影，再通過計算機技術合成得到樣品三維影像，并可借由虛擬截面技術得到樣品任一位置的截面圖像。3D X-ray（核心是X 射線計算機斷層掃描，即 X-CT）的本質是：多角度采集 X 射線投影 → 計算機算法重建 → 得到物體內部三維結構，實現無損 “虛擬解剖”。

3D X-Ray技術應用

1、半導體 & 電子制造（最核心、最大量）

芯片封裝檢測

焊球空洞、BGA、QFN、倒裝焊內部缺陷、分層、裂紋、金線 / 銅柱變形。

PCB/PCBA

內層短路 / 開路、盲埋孔質量、錫膏空洞、器件虛焊。

芯片封裝檢測

電容、電阻、連接器、攝像頭模組、MEMS 內部結構無損觀察。

2、新能源 & 電池行業

鋰電池 / 固態電池

極片褶皺、卷芯錯位、隔膜褶皺、氣泡、金屬雜質、鼓包原因。

電池模組 / Pack

內部焊接、結構變形、異物無損檢測。

3、汽車 & 航空航天

鑄件（鋁 / 鎂 / 鐵）內部氣孔、縮孔、夾雜、裂紋。

發動機、渦輪、液壓件、復合材料內部缺陷。

焊接質量（激光焊、摩擦焊、點焊）無損檢測。

4、材料科學

金屬、陶瓷、高分子、復合材料內部結構。

孔隙率、孔徑分布、纖維取向。

疲勞裂紋擴展、失效機理研究。

3D X-Ray(nanoVoxel5200)

? 設備分辨率：0.17 μm

? 納米管射線源電壓： 20-160 kV

? 微米管射線源電壓： 50-300kv

? 試樣臺承重： 50 kg

? 單次掃描最大成像視野： 300mm

? 光耦探測器鏡頭： 4X、 10X、 20X

? 原位加載系統： 具備

雙 探 測 器 系 統

雙射線源雙探測器系統 ，兼顧 “高分辨”與 “大視野”特性 ， 可同時滿足各類樣品分析過程中 “微尺度”觀察（直徑1微米以下孔道）和“升尺度”研究（直徑5mm ~430cm） ，滿足不同學科使用需求

雙源雙探測器多尺度成像技術

兼顧“高分辨”與“大視野”特性 ，可同時滿足各類樣品分析過程中“微尺度”觀察（直徑1微米以下孔道）和“升尺度”研究（直徑5mm~43cm） ，滿足多學科檢測需求

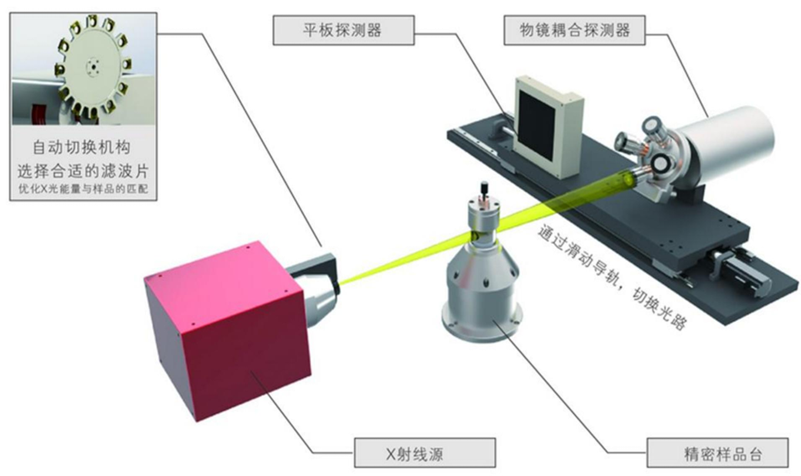

雙光路雙探測器系統

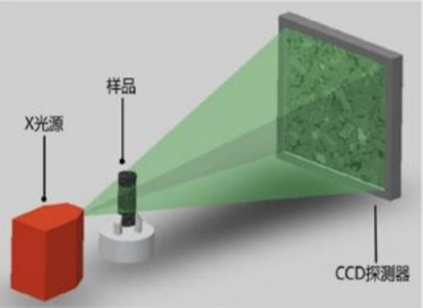

平板探測器-幾何放大示意圖

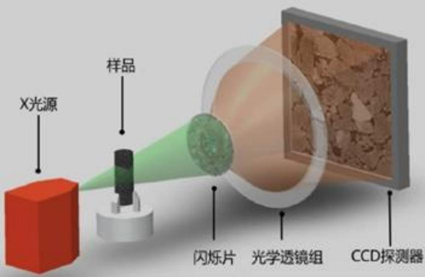

物鏡耦合探測器-光學放大示意圖

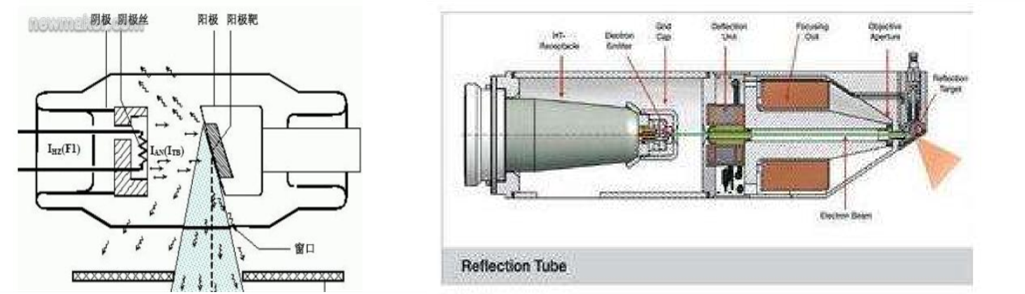

射線源的類型

-反（折）射靶和透射靶射線源

300KV微米反射靶 焦點尺寸5um

反射靶：

電子打在靶上后，X射線方向偏轉；

靶材較厚，電壓和功率可以較大

張角一般較小30 °到60 °

功率一般在350W-1800W，穿透性強，測試效率高。

適合掃描10mm-430mm大尺寸樣品成像；

190KV納米透射靶 焦點尺寸500nm

透射靶：

電子打在靶上后，X射線方向相同；

由于未發生偏轉，焦點為球，尺寸可保證

靶材較薄，電壓和功率一般較小；

張角一般較大；

功率一般≤25W ，穿透性較差，優點是聚焦，可以做納米管，適合掃描輕質的材料、高分辨小樣品（30mm以下）和輕質樣品，因此樣品要加工到很??；

功率低，測試效率低；

可通過像素合并掃描提升測試效率及信噪比

虛擬切片圖展示

根據內部結構的灰度值不同，可以明顯區分樣品各部分構造。

分辨率 1.4μm

分辨率 0.15μm

通過XY方向的切片圖可以很好地觀察樣品內部結構。
