【摘　要】　用StateCad為開發工具設計出一種簡單、實用的幀定位系統。
??? 關鍵詞：幀定位信號，幀同步，幀定位，StateCad
?
　　在數字通信網中，為了提高傳輸效率，常常需要將若干路低速數字信號合并成一路高速數字信號，通過高速信道傳輸。數字復接技術就是實現這種數字信號合并的專門技術，完成此功能的設備稱為數字復接系統。而在此系統中，為保證接收端的分路和發送端一致，必須有一個幀定位系統，以實現發送端和接收端的幀同步。在數字通信網中，幀定位系統是同步復接設備中最重要的部分。在實現工程設計中，它涉及的問題較多，對整個復接設備性能影響也較大。

1　幀定位問題
　　在同步發送、接收設備中，能夠正確實施接收的前提是接收器的幀狀態必須與發送器的幀狀態保持正確的相位關系，即必須保持幀同步。幀定位指的就是把接收器的幀狀態調整到與發送器幀狀態具有正確相位關系，并且保持這種相位關系的過程。而這種過程通常稱為同步搜捕過程。

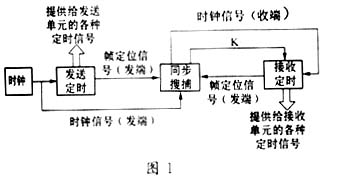

　　幀定位系統的原理圖見圖1。它是由時鐘源、發送定時單元、接收定時單元、同步接收定時單元、同步搜捕、保持單元組成的。發送定時單元向發送器提供各種定時信號，接收定時單元向接收器提供各種定時信號，二者產生的幀結構是相似的，幀長則是相等的，從原理上講，二者產生的幀定位碼型也是一樣的，它們分別表示各自幀的開始或終了（或者其它特定部位），即表示各自的幀狀態。發送器要把時鐘和幀定位信號傳送給接收器。通常接收器的定時單元也要由接收時鐘信號來推動，它也產生自己的幀定位信號。在同步搜捕／保持單元中，對發送器與接收器幀定位信號的相對位置進行比較，如果不符正確相位關系，就采取某種控制措施，使得接收幀狀態相對于發送幀狀態發送相對延時，直至使得二者都達到正確的相位關系，即達到同步，然后就保持這種同步狀態運行，這就是幀定位的全部過程。
　　在工程設計中，幀定位系統要解決下列具體設計問題：
??? ·同步搜捕方法；
??? ·幀定位碼型設計；
??? ·幀長度的確定；
??? ·幀定位碼的碼長選擇；
　　·幀定位保護方法。
2　同步搜捕方法
　　傳統的同步搜捕方法有兩種：逐位調整法和預置起動法。當合路數字信號誤碼率較低時，預置起動方法的平均搜捕時間較短；當合路數字信號誤碼率較高時，逐位調整法的平均搜捕時間較短。數字信道誤碼率按國際推薦通常是相當?shù)偷模豢捎谜`碼率門限也只有1×10－3，所以，一般采用預置起動搜捕方法是比較合適的。
??? 預置起動法的工作過程：在失幀期間，接收設備時序發生器被置在一個特定的等待狀態，即接收設備幀狀態處于特定的預置狀態；接收碼流逐比特進入幀定位信號檢測電路，一旦其中全部n位信碼與規定的幀定位信號碼型相同，就立即輸出一個控制信號，啟動接收設備的時序發生器，同時用接收時鐘信號來推動它。然后經過一個檢驗周期的時間檢驗判斷。如果示未能建立正確的相位關系，就重復上述；如果確實建立了正確的相位關系，就保持這種相位關系并結束搜捕過程。從上述過程可以看出，如果接收碼流中未同步前的任何一段信碼都不出現幀定位碼型，而且?guī)ㄎ淮a中不發生誤碼，那么只要遇到一個完整的幀定位碼組就足以建立起同步，可見，這時完成搜捕過程是比較快的。實際上，存在虛警現象和虛漏現象，即某一段信碼可能組合成幀定位碼型，真正的幀定位碼也可能因存在誤碼而未被發現（即沒有控制信號輸出），這樣就要拉長搜捕過程。
　　本設計就是采用了預置起動的搜捕方法。本設計是16路E1復接成光纖信號系統工程中的一個模塊，此幀長為4320bits，采取的是集中式幀定位信號為F628H。
3　幀定位系統邏輯圖
　　以上只是介紹了幀定位過程采用的具體方法，下面來介紹在實際幀定位系統中如何利用這些具體
方法。

　　在實際情況下，設計幀定位系統要考慮下列兩種情況：首先，信碼內容是隨機的，其中每一段內容都可能隨機地形成幀定位信號所特有的圖案，即形成冒充的幀定位信號，這樣就可能出現假同步；此外，數字傳輸通常都存在誤碼操作，如果剛好幀定位信號中出現誤碼，同步識別設備在相應的部位就識別不出信碼，這時同步設備就可能判斷系統發生失
步，因而開始同步搜捕，這樣恰恰導致了真失步。考慮到上述兩種情況，幀定位過程都要制訂一種特定的搜捕校核邏輯和同步保護邏輯，以便消除信碼隨機組合引起的虛警現象和誤碼引起的虛漏現象的影響。圖2為CCITT推薦了幀定位校核／保護邏輯圖。
　　假定幀定位系統處于失步狀態，于是同步系統開始進行搜捕，從合路信碼中識別出定位信號時，同步校核計數器計1，并且起動分接定時單元；如果在整整相隔一個幀周期的時刻（簡稱規定時刻）又發現了幀定位信號，同步校核計數器就計2；如果總計連續在規定時刻共發現x次幀定位信號，那么幀定位系統就確認系統進入了同步狀態。其中，x稱為同步搜捕校核系數。如果，連續發現幀定位信號的次數不足x次，其間在規定時刻有一次未發現幀定位信號，則同步校核計數器立即置0，并且把分接定時單元置于預置狀態，即幀定位系統重新處于失步狀態。
4　用StateCad實現幀定位系統
　　以上在理論上論述了幀定位系統的框圖、搜捕方法及幀定位系統校核與保護。由圖2可看出幀定位系統涉及到各種狀態的轉換，如用電路或語言描寫來實現勢必具有一定的技術困難，而StateCad軟件就是方便實現各種狀態轉換的有利工具。下面將介紹以StateCad為工具實現的幀定位系統的工程設計。
??? 圖3是本設計的邏輯框圖。
　　為了確保系統在大部分時間內處于工作狀態，在本設計中校核計數設計為1次，保護計數為3次，即在幀的同一位置連續2次發現幀同步信號則進入同步狀態，而在同步狀態中連續4次丟失幀同步信號才進入失步狀態，重新搜捕幀同步信號。

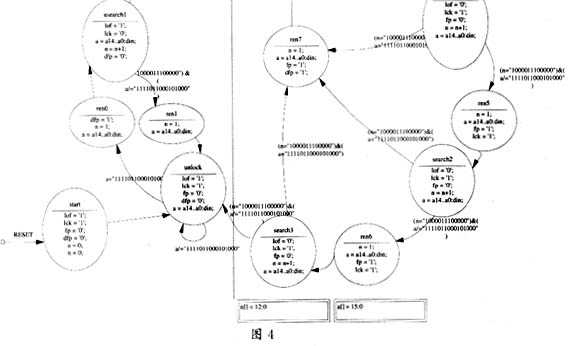

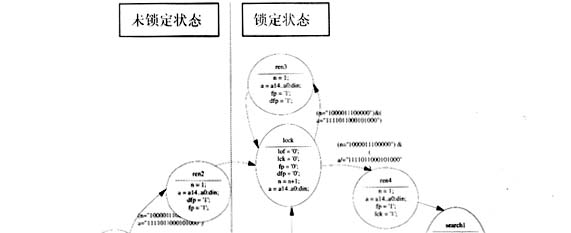

　　按照圖3的設計，用StateCad實現的狀態圖如圖4所示。整個系統中輸入信號為：reset端（復位端）、din（輸入信號）、clk（時鐘信號）；輸出信號為：fp（幀識別脈沖：當每個幀來臨時回定送出此信號）、lof（鎖定信號）、dfp（偽幀識別脈沖）、lck（偽鎖定信號）。其中，在輸出信號中fp、lof在鎖定狀態下才有

效，而dfp、lck只有在發現幀頭時才有效，它們的設計目的是為了方便系統調試，辨別系統工作狀態；信號變量有：n為計數器（它用來標識幀頭的位置且在renx中復位）、a為16位移位寄存器（它為搜捕幀頭服務）。圖4中以虛線劃分出鎖定與未鎖定狀態。
　　未鎖定狀態中有三個狀態：（1）start狀態為初始狀態變?yōu)閺?fù)位狀態,各個變量都賦初值；（2）unlock、ren0、ren1構成失步狀態，在此狀態中完成預置起動法搜捕幀頭；（3）usearch1、ren2構成檢驗狀態。
　　鎖定狀態中有兩個狀態：（1）同步狀態包括lock、ren3，在此狀態里要不斷檢驗幀頭是否符合預置狀態；（2）保護狀態：保持1（ren4、search1）、保持2（ren5、search2）、保持3（ren6、search3），在此狀態中要完成檢驗幀同步信號的任務。
　　各個狀態的轉換條件都是以n與a的值為依據的，在這里幀長假設為4320bits，預置幀頭為
“1111011000101000”。整個系統的工作原理在介紹邏輯框圖中已陳述。
　　StateCad軟件在編譯過程中可自動生成硬件描述語言，再通過其它軟件下載到可編程邏輯器件中用于實際應用。
　　此系統已通過digital fusion軟件仿真并且已應用于實際16路E1信號復接成光纖傳輸系統，且運行良好。
