如何建立一個小型獨立報警電路的CMOS

　　說明

　　這是一種小型獨立報警電路的選擇。每個警報的主要特點是線路圖上描述自己。他們都具有非常低的待機電流。因此，他們非常適合電池供電。每個電路對將打印出一張A4紙。雖然他們是作為報警電路描述 - 他們會有其他的應用程序。

　　SW1的繪制無論是作為微動開關或磁性簧片接觸，但是 - 只要它的工作 - 你可以使用任何類型的開關你喜歡。使用多個開關，如果它適合你的申請。輸出設備是一個“壓電”蜂鳴器 - 需要約10mA的電流。但是 - 你可以用繼電器代替它 - 并使用繼電器觸點切換你喜歡的任何設備。只要確保繼電器線圈不畫超過約50mA的 - 否則晶體管可能超載。歡迎轉載，本文來自電子發燒友網(http://m.sdkjxy.cn/)

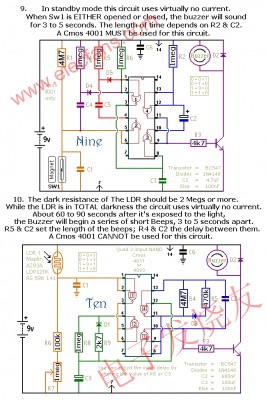

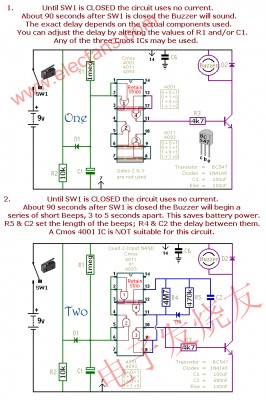

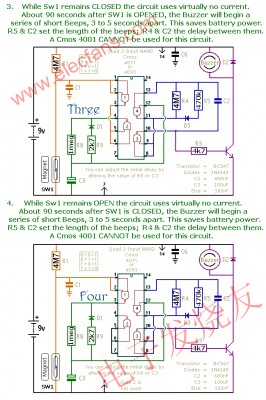

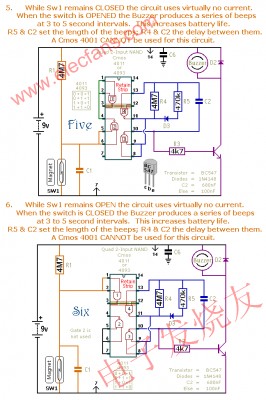

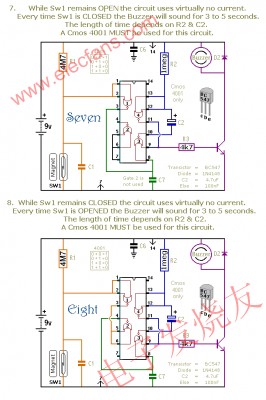

電路示意圖

　　CMOS的4093是4011的CMOS施密特觸發器的版本。就當前而言，兩者是可以互換的。然而，4093具有改進的開關性能。其最明顯的時間段時，大幅延長。

　　對任何一個時間段的精確長度將取決于實際使用的元件的特性 - 尤其是電容和精確的CMOS門的開關點寬容。歡迎轉載，本文來自電子發燒友網(http://m.sdkjxy.cn/)

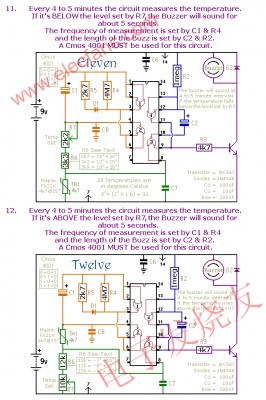

　　在電路的11及12個案例 - 當作一個粗略的指南R6的&R7的值。在3號門和開關點熱敏電阻的特性決定了實際溫度范圍內使用。改變R6的值將允許您訪問的溫度范圍不同領域 - 而改變R7的值將讓你改變的調整可用寬度。
