系統由主機和從機組成，主機以STM32F407為主控，該主控為最新的高性能 ARMCortexTM-M4內核，主頻高達168M，能夠?qū)崿F(xiàn)DSP運算和硬件浮點運算，而且外設豐富，應用十分靈活。中間采用Silicon Laboratories SI4432芯片制作的無線模塊進行數據通信，SI4 432無線模塊是采用Silicon Laboratories SI4432芯片制作的無線模塊。 工作在433M免費頻段。最大功率可以到20dBm（100mW），接收靈敏度可以到-121dBm，因其發射功率大，接收靈敏度高，可以傳輸?shù)缴锨椎木嚯x，素有“穿墻王”之稱。從機由各種傳感器組成，放于貨艙，對貨艙內環境進行實時檢測，將檢測到的數據發回主機，主機對接收的數據分析處理。

　　溫濕度傳感器：溫濕度測量采用AM2301數字溫度傳感器，該傳感器具有穩定性強、功耗低、使用便捷等特點。用它對貨倉內的溫濕度數據進行采集，采集的數據通過無線模塊發送給主機，主機通過對數據的處理分析，就能得到貨倉內的溫濕度情況。輸出的端口接兩個二極管，起保護作用，能有效地防止輸出的電壓太大，將單片機的I／O口燒壞。

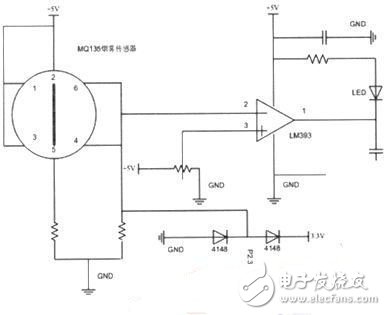

　　氣體傳感器：煙霧濃度測量系統采用MQ135氣體傳感器，該傳感器具有低成本、長壽命、高靈敏度等特點。當貨倉環境煙霧濃度過高時，傳感器的電導率會隨著污染濃度的變大而變大，因此根據這一特性就能對當前環境的污染度進行測量，通過無線傳送數據給主機后，主機就能實時掌握貨箱內的煙霧濃度情況，同樣在輸出端口接兩個二極管起保護作用。硬件電路圖如圖所示。

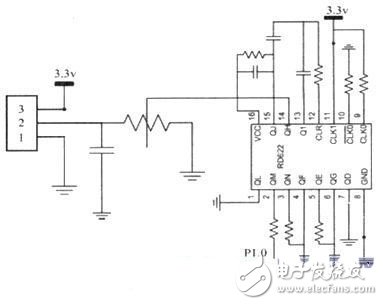

　　紅外傳感器：紅外防盜報警采用RD-622熱釋電紅外線傳感器作為報警電路的主要器件，如圖所示。該傳感器具有高靈敏度和優越的信噪比以及對溫度變化的高穩定度。結合 BIS0001紅外傳感信號處理器，該電路能很好地實時監控貨倉內是否有人員活動，同時該系統通過軟件設置了兩種模式，一般模式和防盜模式，當人離開貨倉時即可以啟動防盜模式，當人要從貨艙內搬運貨物，司機只需啟動一般模式即可。
