比較整形電路

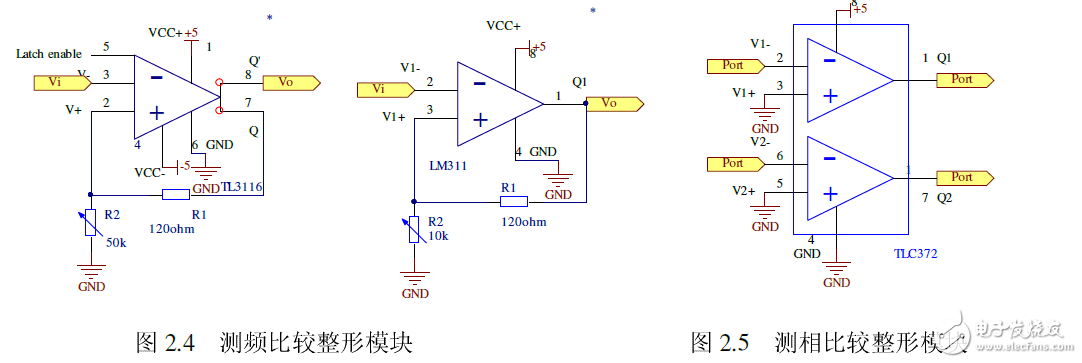

在測頻、測周部分,由于我們沒有帶寬由1Hz 到35MHz 的比較器,所以采用分段處理的方法實現整個頻帶的測量,高頻部分用TI公司的TL3116實現,低頻部分采用LM311。為抑制干擾引起的誤翻轉,我們采取了帶正反饋的滯回比較電路的形式。

在反相輸入方式時,其正向閾值電壓,對應比較后信號的下降沿。負向閾值電平為0V,對應于比較后信號的上升沿。故輸出信號的上升沿仍屬過零比較。測相的兩路信號經過整形,要使產生的額外相差最小,必須保證兩路通道參數的一致性,選用TI 公司的雙路比較器TLC372。
FPGA 模塊

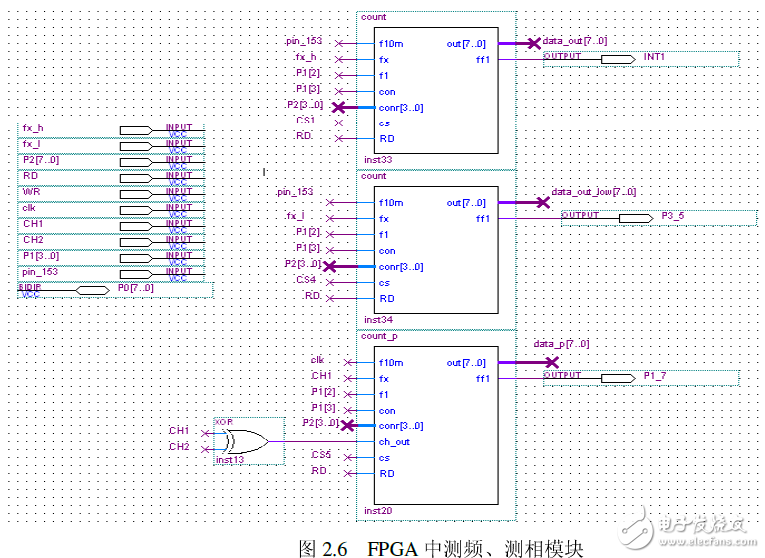

本系統采用數字方法在FPGA 內部進行頻率和相位差的測量。其電路圖如圖2.6 所示。其中fx_h 和fx_l 分別為高頻信號和低頻信號輸入端。CH1 和CH2分別為兩路相位信號如數端。
