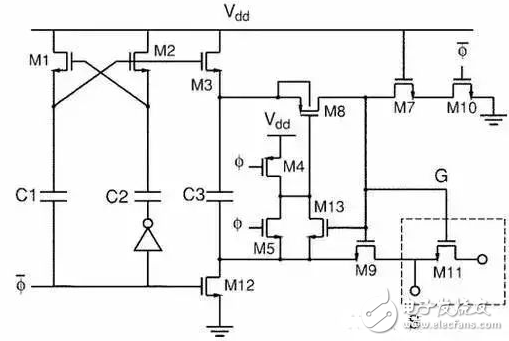

電路用在各種ADC之前的Sample電路，可以讓ADC實現rail to rail的input，sample電路的工作電壓超過Vdd，極大的減少了了setting time，而且?guī)缀鯖]有reliability的問題。電路里沒有任何一個器件是可以被減少或者改變位置的。此電路直接使得ADC的發展往前躍進了一大步，現在已經幾乎成為除ΔΣ之外各種ADC的標配，成為歷史上最經典的模擬電路之一。當然，電路原理一眼看去也不是很好理解。

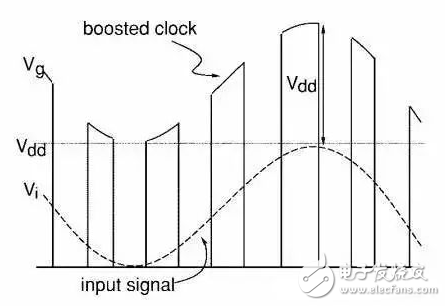

工作波形看著都讓人舒服：

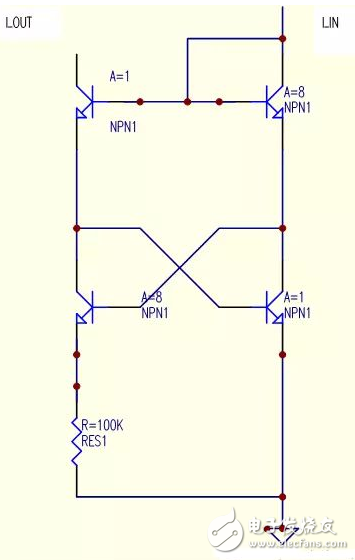

一個神奇的電流源

輸入‘任意’電流。（引號的意思是，合理大小的任意電流值）， 輸出都大約會是2*ln8*Vt/R。

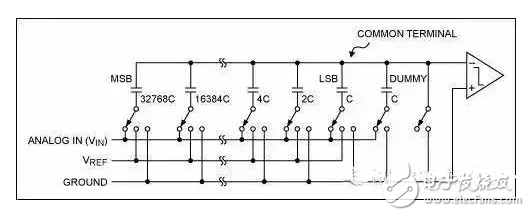

SAR-ADC

工作原理如下：

每個時鐘沿，比較器對電容上的電壓和地作比較， 由此結果來決定下一個電容是否接入電路。

實質上就是用二分法來逼近個未知電壓。

結構
