單片機種類多樣，從選擇元器件、原理圖、PCB、電路硬件調試、軟件開發也算小有心得。以下為網友對單片機下載程序問題做出的詳解供大家參考。
下載程序是單片機軟件開發里面第一步，如果這一步都有問題，那么后面的一切便無從談起。好在現在對此問題算是有了點點自己的經驗理解。故今天在此針對常用51單片機下載程序問題做下詳解，以求新手們少走彎路。
原理：單片機的TXD、RXD是TTL電平，所以你得萬變不離其宗的將其它信號轉成TTL電平，只有這樣給單片機下載程序才有可能成功！其中CH340、PL2303等芯片是直接將USB信號轉換為T(mén)TL電平，而MAX232等芯片是將TTL轉換為RS232信號或者將RS232信號轉換為T(mén)TL.下面請看利用這種原理的兩種常用方法：
方法一：
請看圖一，這是我們最常見的單片機下載電路了，其中從②到⑥屬于大家常用的USB轉串口線，用這種方案的好處是，如果自己的PC帶有串口（可能很老的機器沒有USB接口），那么就可以直接給單片機開發板下載程序，因?yàn)椴捎眠@種方法的開發板必定帶有串口接口嘛。當然，如果PC僅有USB接口而不帶串口，那么只能找根USB轉串口線了（其電路原理就是圖中②到⑥），這里我推薦大家使用采用CH340芯片的USB轉串口線，而不要采用PL2303的USB轉串口線，因?yàn)镻L2303價錢便宜所以山寨的水貨較多，這會導致下載電路不穩定，甚至無法正常下載。同時此方案的壞處是電路板上必定要做一個9針串口接口（太巨大了），這必將增加了電路PCB的面積，當然也就增加了成本啦！（順便發表下個人見解：那個9針接口實在太丑，又大又重，無形中便降低了自己的設計檔次，哈哈。所以不推薦這種方法?。?/p>
方法二：
請看圖二，這是我經常采用的單片機下載電路。實踐證明效果非常好，幾乎沒出過任何問題！它的好處是只需要找根普通的USB2.0線（如圖二中②）就可以下載了，比找根USB轉串口線要輕松的多，同時由于將串口9針接口換成了USB接口，所以電路板的體積、重量也減少了不少，也顯得更美觀時尚。在此強調一點：推薦使用CH340芯片（可以用CH340G，它引腳間距大很容易焊接）而不是PL2303，上文已說PL2303水貨多，況且PL2303的外圍電路比較復雜，這也給硬件電路的調試增加了難度。當然如果項目對成本特敏感，那么采用價錢相對較低的PL2303也無可厚非。大家看到?jīng)]，圖二的電路結構比圖一要簡化很多，那么是不是可以說明圖二的性能比圖一要更好呢？應該是吧！簡單的結構出問題的概率當然更小了！
值得一提的是在使用CH340時，有些問題得注意下，因?yàn)楹芏嗤瑢W(xué)反映用CH340下程序失敗，但其實一般都很容易解決的。經本人總結常見原因有三：
1、某些CH340的引腳給單片機供了電導致單片機斷電不徹底（下載程序要斷電重啟），從而導致程序沒法下載。
2、有些同學在給單片機供電時，為了防反接保護電路，在電源處串聯了個二極管，由于二極管的正向壓降導致單片機供電不足，從而導致程序無法下載。
解決方案：將二極管用0歐電阻代替或者采用正向壓降很小的二極管，以確保單片機的正常供電。問題解決?。?/p>
3、有些同學由于粗心將CH340的TXD引腳連接了單片機的TXD引腳，RXD引腳連接了單片機的RXD引腳，這自然不能下載程序了，一收一發不用多說吧，呵呵。
STC51單片機自動ISP下載電路設計
1.51單片機程序下載原理

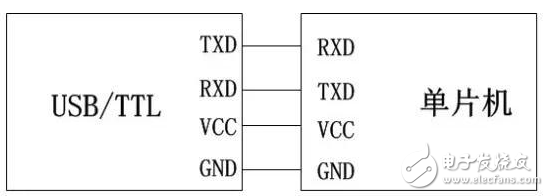

51單片機程序燒寫接口為RXD和TXD，即UART口，這兩個接口是通信口，配合不同的芯片可以實現不同的通訊方式。如果連接MAX232即可實現232通信，如果連接MAX3082即可實現RS485通訊。下載程序正是通過這兩個接口來實現的。下載方式如下圖所示。單片機的RXD和TXD要與USB/TTL設備的TXD和RXD交叉連接才能實現下載。
2.CH340G芯片介紹
CH340是一個USB總線的轉接芯片，實現USB轉串口、USB轉IrDA紅外或者USB轉打印口。是一款比較成熟的國產芯片，價格在1.5元左右。
特點：
全速USB設備接口，兼容USBV2.0，外圍元器件只需要晶體和電容。
仿真標準串口，用于升級原串口外圍設備，或者通過USB增加額外串口。
計算機端Windows操作系統下的串口應用程序完全兼容，無需修改。
硬件全雙工串口，內置收發緩沖區，支持通訊波特率50bps～2Mbps。
支持常用的MODEM聯絡信號RTS、DTR、DCD、RI、DSR、CTS。
通過外加電平轉換器件，提供RS232、RS485、RS422等接口。
支持IrDA規范SIR紅外線通訊，支持波特率2400bps到115200bps。
由于是通過USB轉換的串口，所以只能做到應用層兼容，而無法絕對相同。
軟件兼容CH341，可以直接使用CH341的驅動程序。
支持5V電源電壓和3.3V電源電壓。
提供SSOP-20無鉛封裝，兼容RoHS。
3.電路設計

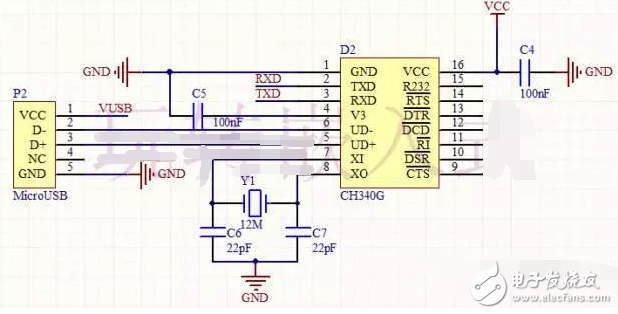

CH340G的下載電路如下圖所示。
P2為USB接口，CH340G的TXD與單片機的RXD連接，CH340G的RXD和單片機的TXD連接。圖中的CH340G用的是5V供電，如果用3.3V供電的話第4腳要連接到3.3V。由于STC51單片機在下載程序的時候要斷電再重新上電，所以單片機部分的電源設計如下圖所示：
4.使用效果
使用STC的軟件STC-ISP來下載。

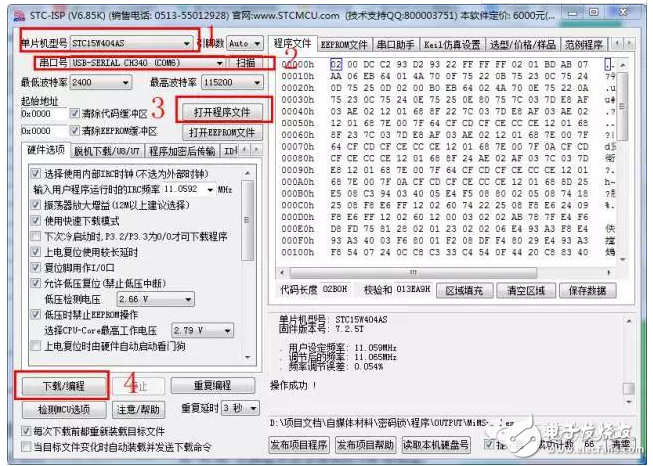

下載步驟如下：

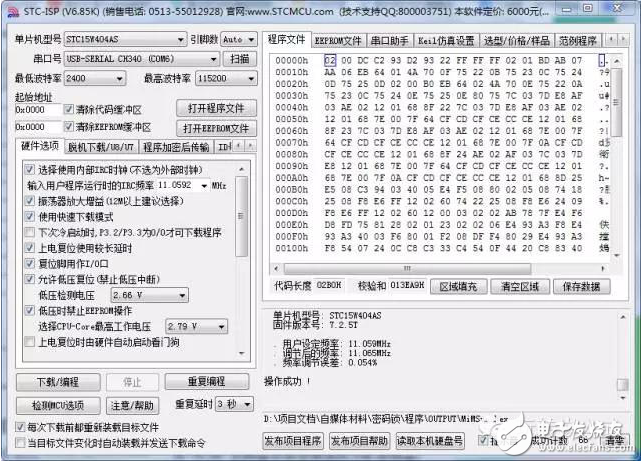

執行到第4步，點擊下載之后要將電路板上的X1斷開再接上即可實現單片機程的下載。
