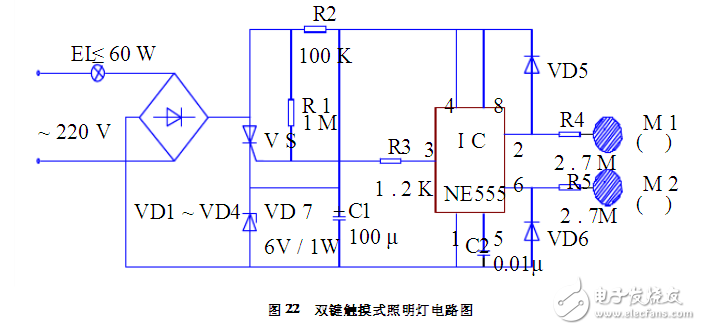

一、雙鍵觸摸式照明燈電路工作原理：雙觸摸式照明開關電路如圖22所示。 VS與VD7構成了開關回路。當人觸摸到M1（開）電極片時，人體通過R4、VD5整流后給ICNE555集成電路的2腳一個低電平信號（此時ICNE555集成電路接為RS觸發器），輸出腳3輸出高電平，通過R3后觸發VS的門極，VS導通，電燈點亮。 當人觸摸到M2（關）電極片時，人體通過R5、VD6整流后給ICNE555集成電路的6腳一個低電平信號，輸出腳3輸出低電平，R1提供的正向觸發電壓被R3通過集成電路的3腳對地短路，VS失去觸發電壓，當交流過零時即關斷，電燈熄滅。

　　元器件選擇：IC選用NE555型集成電路；VS選用2N6565型普通塑封小型單向晶閘管；VD1～VD4選用IN4007硅整流二極管；VD7選用6.2V、1W的2CW105硅穩壓二極管；VD6、VD7選用IN4148型硅開關二極管；R1～R5均選用RTX—1/8W型碳膜電阻器；C1選用CD11—16V型電解電容；C2選用瓷介電容器。本電路結構簡單、使用方便，只要焊接正確，選用元件正確都能正常工作。由于本電路負載的能力受到穩壓管VD7的限制，所以負載的功率不宜大于60W。

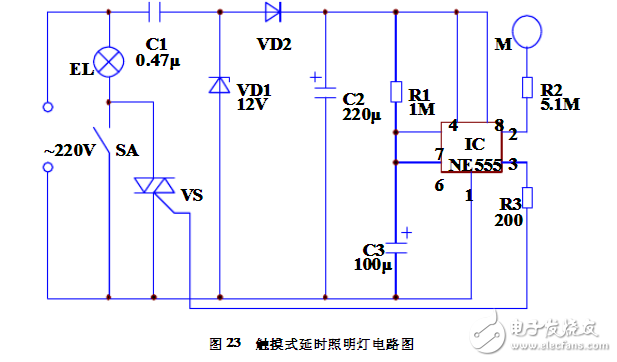

　　二、觸摸式延時照明燈電路工作原理：在閉合SA時，臺燈點亮，不受延時控制電路的控制。當斷開SA時，如果觸摸到電極片M時，通過R2將使得ICNE555集成電路的2腳的低電平觸發端，3腳翻轉為高電平，觸發VS導通，臺燈被點亮。此時，C3開始充電，當充電結束后，6腳變?yōu)楦唠娖剑?腳翻轉為低電平，VS由于失去觸發電流而處于截至狀態，臺燈熄滅。 220V的交流電壓經過C1、VD2、VD1、C2后，使得C2兩端能輸出12V的直流電壓，供給集成電路IC。

　　IC集成電路選NE555；VS選用觸發電流較小的小型塑封的MAC9A4A雙向晶閘管；VD2選用12V、0.5W型2CW60穩壓二極管；VD1選用IN4004硅整流二極管；R2選用RJ—1/4W型金屬膜電阻器；R1、R3選用RTX—1/8W碳膜型電阻器；C1選用CBB/3—400V型聚丙烯電容器；C2、C3選用CD11—16V型電解電容器。 本電路結構簡單，只要焊接正確，元器件選用正確都能正常工作。通過調節R1、C3可以調節臺燈發光的時間。
