可變增益放大器直流偏移調零電路原理圖

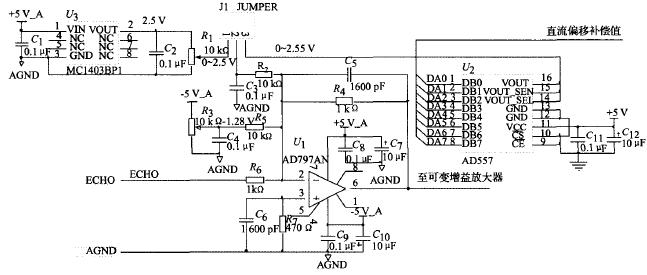

圖3為設計實現的直流偏移調零電路原理圖。圖中的運放采用了美國Analog Devices公司生產的超低噪聲、超低失真運算放大器AD797。該直流偏移調零電路的調整方式有2種：一種是手動調整方式，一種是自動調整方式。需要注意的是，這里的調零與普通運放的調零不同，不再是針對單級的調零，而是針對多級的調零，即對整個放大電路系統的輸出進行直流電位補償。在實際的雷達系統中，采用了自動調整方式進行調零。所謂自動調整方式，就是在正式數據采集之前的初始化階段，由計算機根據預采集得到的回波信號數據，計算出其中的直流偏移量。然后將這個偏移量送到數模轉換器(DAC，digital-to-analog converter)，轉換出的模擬電壓就是直流偏移調零電路所需的直流電位偏移補償電壓。
